Pa lăng xích lắc tay 0.75 đến 6 tấn Seagull HSH-CB – Thiết kế bền chắc cho nâng kéo công nghiệp

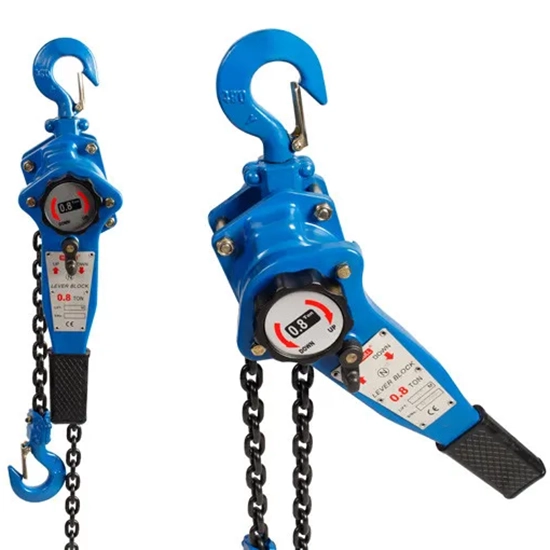

Pa lăng xích lắc tay Seagull HSH-CB – Dòng 0,75 đến 6 tấn, thiết kế bền chắc cho nâng kéo công nghiệp

Pa lăng xích lắc tay Seagull HSH-CB là dòng lever hoist / lever block vận hành bằng tay, được thiết kế cho các công việc nâng, kéo, căng chỉnh, định vị và lắp đặt thiết bị trong môi trường công nghiệp. Dòng HSH-CB có dải tải trọng từ 0,75 tấn đến 6 tấn, sử dụng xích tải cường độ cao T80, cơ cấu bánh răng kín, hệ thống phanh tự động hai cóc và móc rèn khuôn xử lý nhiệt.

Điểm đáng chú ý của HSH-CB là thiết kế hướng đến độ bền, khả năng làm việc trong không gian hạn chế và tính linh hoạt khi nâng kéo. Cơ cấu tay lắc có thể xoay 360°, kết hợp với cơ chế tự khóa giúp điều khiển hướng kéo và hỗ trợ thao tác ở nhiều vị trí khác nhau.

Dòng sản phẩm gồm bốn model chính:

• HSH-7.5CB: tải trọng 0,75 tấn.
• HSH-15CB: tải trọng 1,5 tấn.
• HSH-30CB: tải trọng 3 tấn.
• HSH-60CB: tải trọng 6 tấn.

Trong đó, HSH-15CB 1,5 tấn là cấu hình phù hợp với nhiều ứng dụng nâng hạ và kéo chỉnh thiết bị công nghiệp; còn HSH-60CB 6 tấn được thiết kế cho các công việc yêu cầu tải trọng lớn hơn với hai nhánh xích tải.

Lưu ý: Tải thử của pa lăng là thông số kiểm tra, không phải tải trọng vận hành. Khi sử dụng thực tế phải tuân thủ tải trọng định mức của từng model, hướng dẫn nhà sản xuất và quy trình an toàn nâng hạ của đơn vị.

1. Pa lăng xích lắc tay Seagull HSH-CB là gì?

Pa lăng xích lắc tay Seagull HSH-CB là thiết bị nâng hạ cơ khí sử dụng tay lắc và hệ thống bánh răng truyền động để tạo lực kéo lên xích tải.

Khác với pa lăng điện, HSH-CB không cần động cơ điện. Người vận hành tác động lực lên tay lắc; hệ thống truyền động cơ khí chuyển lực đó thành chuyển động của bánh xích tải, từ đó nâng hoặc kéo tải.

Đây là ưu điểm quan trọng trong những khu vực:

• Không có nguồn điện.
• Không thuận tiện kéo dây điện.
• Không gian thao tác hạn chế.
• Cần thiết bị có thể mang đến vị trí làm việc.
• Cần nâng hoặc kéo tải theo phương án thủ công.
• Cần căn chỉnh máy móc, kết cấu hoặc thiết bị.

Dòng HSH-CB có tải trọng từ 750 kg đến 6.000 kg, đáp ứng nhiều cấp tải khác nhau.

Đặc biệt, thiết kế enclosed gear housing – hộp bánh răng kín giúp bảo vệ cơ cấu truyền động và phù hợp hơn với những ứng dụng ngoài trời hoặc môi trường làm việc có nhiều tác động từ bên ngoài.

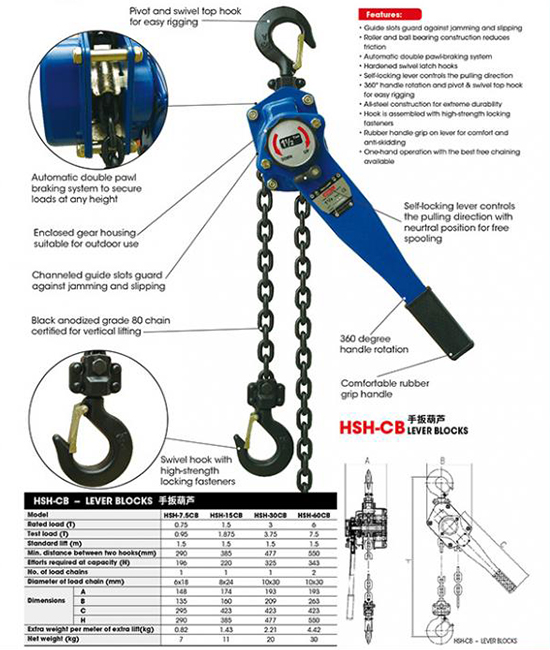

2. Những điểm nổi bật của pa lăng Seagull HSH-CB

Dòng HSH-CB được thiết kế với nhiều đặc điểm phục vụ cả nâng thẳng đứng và các công việc kéo, căn chỉnh tải.

Các ưu điểm chính:

• Tải trọng từ 0,75 đến 6 tấn.
• Xích tải T80 cường độ cao.
• Bánh xích tải tích hợp ổ bi.
• Thanh dẫn xích giúp xích vận hành ổn định.
• Hộp bánh răng kín.
• Cơ cấu bánh răng hỗ trợ thao tác với lực tay phù hợp.
• Hệ thống phanh tự động hai cóc.
• Tay lắc có thể xoay 360°.
• Cơ chế tự khóa tay lắc.
• Móc rèn khuôn.
• Móc và bộ phận giữ móc được xử lý nhiệt.
• Kết cấu thép.
• Sơn tĩnh điện bền.
• Tay cầm cao su tạo cảm giác cầm nắm tốt hơn.
• Xích tải T80 cường độ cao.
• Dòng sản phẩm được cung cấp với thông tin CE Certified theo dữ liệu sản phẩm.
• Nhà cung cấp công bố bảo hành 1 năm.

Sự kết hợp giữa cơ cấu truyền động, phanh và xích tải giúp HSH-CB trở thành một thiết bị phù hợp cho các công việc nâng hạ và kéo tải trong công nghiệp.

3. Dải tải trọng từ 0,75 đến 6 tấn

Một trong những ưu điểm lớn nhất của HSH-CB là có nhiều cấp tải.

Việc có nhiều model giúp doanh nghiệp lựa chọn thiết bị theo tải trọng thực tế thay vì sử dụng một pa lăng quá lớn cho mọi công việc.

Ví dụ:

• Công việc dưới 750 kg → có thể xem xét HSH-7.5CB.
• Công việc đến 1,5 tấn → HSH-15CB.
• Công việc đến 3 tấn → HSH-30CB.
• Công việc đến 6 tấn → HSH-60CB.

Việc lựa chọn phải dựa trên trọng lượng thực tế của tải và điều kiện nâng, không chỉ dựa vào tên model.

4. Xích tải T80 cường độ cao

Xích tải là một trong những bộ phận chịu lực quan trọng nhất của pa lăng.

Seagull HSH-CB sử dụng xích tải cấp T80 cường độ cao, được thiết kế cho ứng dụng nâng hạ.

Kích thước xích theo từng model:

Xích được thiết kế để làm việc đồng bộ với bánh xích tải và hệ thống dẫn hướng.

Trong quá trình sử dụng, xích cần được kiểm tra định kỳ để phát hiện:

• Mắt xích bị cong.
• Xích bị xoắn.
• Mòn bất thường.
• Ăn mòn.
• Vết nứt.
• Biến dạng.
• Kẹt xích.
• Xích không ăn khớp đúng với bánh xích.

Không tự ý thay xích bằng loại xích thông thường hoặc xích không đúng thông số kỹ thuật.

5. Bánh xích tải tích hợp ổ bi

Seagull HSH-CB được trang bị ổ bi bên trong bánh xích tải.

Bánh xích tải có nhiệm vụ tiếp nhận chuyển động từ cơ cấu truyền động và kéo xích theo hướng mong muốn.

Ổ bi giúp giảm ma sát tại bộ phận quay và góp phần tăng hiệu suất cơ học của hệ thống.

Đối với pa lăng vận hành bằng tay, đây là yếu tố quan trọng vì người sử dụng trực tiếp cung cấp lực thông qua tay lắc.

Theo thông số kỹ thuật:

• HSH-7.5CB: lực yêu cầu tại tải định mức 196 N.
• HSH-15CB: 220 N.
• HSH-30CB: 325 N.
• HSH-60CB: 343 N.

Các giá trị này là lực vận hành được công bố tại tải định mức trong điều kiện thử nghiệm của sản phẩm, không nên hiểu là lực thực tế luôn cố định trong mọi tình huống.

6. Thanh dẫn xích giúp vận hành trơn tru

Chain guide – thanh dẫn xích là một thành phần quan trọng trong cơ cấu pa lăng.

Bộ phận này giúp định hướng xích khi xích đi qua bánh xích tải, hạn chế tình trạng xích chạy lệch hoặc bị kẹt do chuyển động không đúng vị trí.

Theo mô tả sản phẩm, các rãnh dẫn hướng được thiết kế để giúp bảo vệ hệ thống trước hiện tượng kẹt và trượt xích.

Điều này đặc biệt quan trọng trong các công việc nâng hạ thường xuyên, bởi xích liên tục chuyển động qua bánh xích.

Người vận hành vẫn cần đảm bảo:

1. Xích không bị xoắn.
2. Xích không bị biến dạng.
3. Bánh xích sạch.
4. Cơ cấu dẫn xích không bị vật lạ cản trở.
5. Xích được lắp đúng chiều.

7. Hộp bánh răng kín – phù hợp cho môi trường sử dụng thực tế

HSH-CB sử dụng enclosed gear housing – hộp bánh răng kín.

Thay vì để cơ cấu bánh răng hoàn toàn bên ngoài, thiết kế hộp kín giúp bảo vệ các bộ phận truyền động khỏi tác động trực tiếp của môi trường.

Đây là đặc điểm hữu ích khi thiết bị được sử dụng trong:

• Công trường.
• Xưởng cơ khí.
• Nhà máy.
• Khu vực ngoài trời.
• Công việc bảo trì.
• Khu vực có bụi và tác động cơ học.

Tuy nhiên, hộp bánh răng kín không đồng nghĩa với việc pa lăng chống nước tuyệt đối hoặc phù hợp với mọi môi trường hóa chất. Khi sử dụng trong môi trường đặc biệt, cần kiểm tra yêu cầu kỹ thuật cụ thể.

8. Hệ thống phanh tự động hai cóc

Một trong những đặc điểm quan trọng của HSH-CB là automatic double pawl braking system – hệ thống phanh tự động hai cóc.

Cơ cấu phanh có nhiệm vụ hỗ trợ giữ tải khi người vận hành dừng tác động lực lên tay lắc.

Thiết kế hai cóc giúp tăng tính ổn định của cơ cấu phanh.

Đây là thành phần đặc biệt quan trọng bởi pa lăng không chỉ cần tạo lực nâng mà còn phải có khả năng kiểm soát và giữ tải trong quá trình vận hành.

Hệ thống phanh cần được kiểm tra định kỳ.

Nếu phát hiện:

• Tải bị tụt.
• Phanh không giữ tải.
• Tay lắc hoạt động bất thường.
• Cơ cấu phát ra tiếng động lạ.

cần ngừng sử dụng ngay và kiểm tra thiết bị trước khi tiếp tục vận hành.

9. Tay lắc xoay 360 độ

HSH-CB được thiết kế với tay lắc có khả năng xoay 360°.

Đây là một ưu điểm đáng chú ý khi làm việc trong không gian hạn chế.

Người vận hành có thể điều chỉnh vị trí tay lắc để tìm vị trí thao tác thuận tiện hơn thay vì bị giới hạn bởi một hướng cố định.

Tính năng này đặc biệt hữu ích khi pa lăng được sử dụng để:

• Kéo thiết bị.
• Căn chỉnh máy.
• Căng chỉnh kết cấu.
• Định vị tải.
• Làm việc trong không gian hẹp.
• Thực hiện công việc bảo trì.

10. Cơ chế tự khóa tay lắc

HSH-CB có self-locking lever – cơ chế tự khóa tay lắc.

Cơ chế này giúp kiểm soát hướng kéo và hỗ trợ giữ tay lắc ở vị trí phù hợp khi vận hành.

Đây là một đặc điểm hữu ích trong các công việc cần điều khiển tải chính xác.

Tuy nhiên, người vận hành không nên xem cơ chế tự khóa là lý do để bỏ qua các quy trình an toàn. Tải vẫn phải được treo đúng cách và không được đứng trong vùng nguy hiểm.

11. Móc rèn khuôn và xử lý nhiệt

HSH-CB sử dụng drop forged hooks – móc rèn khuôn.

Móc và bộ phận giữ móc được xử lý nhiệt nhằm hướng đến độ bền và khả năng chịu lực trong quá trình làm việc.

Móc là bộ phận kết nối trực tiếp với tải hoặc điểm treo, do đó cần được kiểm tra thường xuyên.

Không sử dụng nếu móc:

• Bị nứt.
• Cong.
• Biến dạng.
• Mòn nghiêm trọng.
• Bị mở rộng bất thường.
• Có dấu hiệu hư hỏng bộ phận giữ móc.

Khi treo tải, tải phải được đặt đúng vào vùng chịu lực của móc.

Không đặt tải lên đầu móc hoặc tạo lực ngang bất thường lên móc nếu cấu hình đó không được nhà sản xuất cho phép.

12. Kết cấu thép nhẹ và sơn tĩnh điện

Dòng HSH-CB sử dụng kết cấu thép kết hợp lớp hoàn thiện powder coating – sơn tĩnh điện.

Kết cấu thép mang lại độ chắc chắn cho thân thiết bị trong quá trình nâng kéo.

Lớp sơn tĩnh điện giúp bảo vệ bề mặt và tăng khả năng chống hao mòn trong điều kiện sử dụng công nghiệp thông thường.

Thiết kế này giúp HSH-CB cân bằng giữa:

Độ bền + khả năng chịu tải + tính cơ động + khả năng bảo vệ bề mặt.

13. Tay cầm cao su tạo cảm giác cầm nắm tốt

Tay lắc được trang bị tay cầm cao su, giúp người vận hành có điểm tiếp xúc chắc chắn hơn.

Đối với pa lăng sử dụng bằng tay, thiết kế tay cầm có ảnh hưởng trực tiếp đến trải nghiệm vận hành.

Tay cầm phù hợp giúp:

• Dễ cầm nắm.
• Hạn chế trượt tay.
• Tạo cảm giác thoải mái hơn.
• Hỗ trợ thao tác lặp lại.
• Tăng tính kiểm soát khi kéo tay lắc.

14. Thông số kỹ thuật Seagull HSH-CB

15. HSH-7.5CB – Pa lăng xích lắc tay 0,75 tấn

HSH-7.5CB có tải trọng định mức 0,75 tấn, sử dụng một nhánh xích tải 6 × 18 mm.

Thông số chính:

• Tải trọng: 750 kg.
• Tải thử: 950 kg.
• Nâng tiêu chuẩn: 1,5 m.
• Lực vận hành tại tải định mức: 196 N.
• Khoảng cách tối thiểu giữa hai móc: 290 mm.
• Khối lượng tịnh: 7 kg.

Đây là model phù hợp khi cần một pa lăng xích lắc tay có tải trọng dưới 1 tấn nhưng vẫn cần khả năng nâng kéo cơ động.

16. HSH-15CB – Pa lăng xích lắc tay 1,5 tấn

HSH-15CB có tải trọng định mức 1,5 tấn và là một cấu hình quan trọng trong dòng HSH-CB.

Model sử dụng:

• Một nhánh xích.
• Xích tải 8 × 24 mm.
• Chiều cao nâng tiêu chuẩn 1,5 m.
• Lực yêu cầu tại tải định mức 220 N.
• Khối lượng tịnh 11 kg.

HSH-15CB phù hợp với nhiều ứng dụng trong:

• Nhà máy.
• Xưởng cơ khí.
• Bảo trì thiết bị.
• Lắp đặt máy móc.
• Xây dựng.
• Đóng tàu.

17. HSH-30CB – Pa lăng xích lắc tay 3 tấn

HSH-30CB có tải trọng định mức 3 tấn.

Model sử dụng một nhánh xích tải 10 × 30 mm, khối lượng tịnh khoảng 20 kg.

Các thông số chính:

• Tải định mức: 3 tấn.
• Tải thử: 3,75 tấn.
• Nâng tiêu chuẩn: 1,5 m.
• Lực yêu cầu: 325 N.
• Khoảng cách tối thiểu hai móc: 477 mm.
• Khối lượng: 20 kg.

Đây là model phù hợp cho những công việc nâng kéo công nghiệp yêu cầu tải trọng lớn hơn 1,5 tấn.

18. HSH-60CB – Pa lăng xích lắc tay 6 tấn

HSH-60CB là model có tải trọng lớn nhất trong dòng HSH-CB được cung cấp với thông số trên.

Tải trọng định mức đạt 6 tấn.

Điểm khác biệt đáng chú ý là HSH-60CB sử dụng 2 nhánh xích tải 10 × 30 mm.

Thông số:

• Tải định mức: 6 tấn.
• Tải thử: 7,5 tấn.
• Nâng tiêu chuẩn: 1,5 m.
• Lực yêu cầu: 343 N.
• Khoảng cách tối thiểu hai móc: 550 mm.
• Khối lượng tịnh: 30 kg.

Với tải trọng 6 tấn, việc lựa chọn điểm neo, phương án treo tải và khả năng chịu lực của toàn bộ hệ thống trở nên đặc biệt quan trọng.

19. Khoảng cách tối thiểu giữa hai móc

Một thông số quan trọng của HSH-CB là Min. distance between two hooks – khoảng cách tối thiểu giữa hai móc.

Thông số này có ý nghĩa khi bố trí thiết bị trong không gian hạn chế.

Trước khi mua, doanh nghiệp nên kiểm tra khoảng cách thực tế giữa điểm treo và tải để đảm bảo pa lăng có thể được lắp đặt đúng.

20. Ứng dụng của pa lăng xích lắc tay Seagull HSH-CB

Dòng HSH-CB có thể được sử dụng trong nhiều ngành công nghiệp.

Xưởng cơ khí

Ứng dụng trong:

• Nâng chi tiết máy.
• Kéo máy móc.
• Căn chỉnh thiết bị.
• Tháo lắp cụm cơ khí.
• Định vị máy.

Nhà máy sản xuất

HSH-CB có thể hỗ trợ:

• Bảo trì.
• Lắp đặt dây chuyền.
• Căn chỉnh máy.
• Thay thế thiết bị.
• Nâng cụm cơ khí.

Xây dựng

Có thể dùng cho:

• Lắp đặt.
• Căn chỉnh kết cấu.
• Kéo vật liệu.
• Định vị thiết bị.

Đóng tàu

Phù hợp với những công việc:

• Kéo chỉnh.
• Căn chỉnh chi tiết.
• Lắp đặt.
• Bảo trì.
• Định vị thiết bị.

Vận tải

Có thể hỗ trợ:

• Kéo thiết bị.
• Căn chỉnh hàng hóa.
• Định vị tải.
• Hỗ trợ bảo trì phương tiện.

Khai khoáng

Có thể sử dụng trong các công việc bảo trì, lắp đặt và kéo chỉnh phù hợp với điều kiện môi trường.

21. Pa lăng HSH-CB có thể dùng để kéo ngang không?

Có thể sử dụng cho các công việc kéo phù hợp với thiết kế của lever hoist, nhưng cần đánh giá hướng lực và điều kiện thực tế.

Pa lăng xích lắc tay thường có lợi thế hơn pa lăng xích kéo tay truyền thống ở khả năng thao tác linh hoạt bằng tay lắc.

Tuy nhiên, không nên mặc định rằng mọi kiểu kéo ngang hoặc kéo lệch đều an toàn.

Cần xem xét:

• Hướng lực.
• Tải trọng.
• Điểm neo.
• Khả năng chịu lực của móc.
• Khả năng chịu lực của kết cấu.
• Nguy cơ tải dịch chuyển ngoài kiểm soát.

Đặc biệt, không được để lực ngang hoặc lực lệch tác động lên móc theo cách vượt quá khả năng thiết kế của sản phẩm.

22. Hướng dẫn kiểm tra trước khi sử dụng

Trước khi sử dụng HSH-CB, nên thực hiện kiểm tra tổng thể.

Kiểm tra móc

Kiểm tra:

• Nứt.
• Cong.
• Mòn.
• Biến dạng.
• Bộ phận giữ móc.

Kiểm tra xích

Kiểm tra:

• Độ mòn.
• Biến dạng.
• Xoắn.
• Nứt.
• Ăn mòn.

Kiểm tra phanh

Đảm bảo hệ thống phanh hoạt động và giữ tải đúng cách.

Kiểm tra tay lắc

Đảm bảo:

• Tay lắc hoạt động bình thường.
• Tay cầm không bị hư.
• Cơ chế tự khóa hoạt động.
• Tay lắc có thể xoay theo thiết kế.

Kiểm tra bánh răng

Đảm bảo không có tiếng động bất thường hoặc dấu hiệu kẹt.

23. Hướng dẫn bảo quản và bảo trì

Theo hướng dẫn sản phẩm được cung cấp, sau khi sử dụng pa lăng cần được làm sạch và phủ mỡ chống gỉ, sau đó bảo quản tại nơi khô ráo.

Một số nguyên tắc quan trọng:

Sau khi sử dụng

• Làm sạch thiết bị.
• Loại bỏ bụi bẩn.
• Kiểm tra xích.
• Kiểm tra móc.
• Kiểm tra cơ cấu phanh.
• Bôi mỡ chống gỉ phù hợp.
• Lưu trữ ở nơi khô.

Khi bảo trì

Người bảo trì cần hiểu rõ cấu tạo và nguyên lý hoạt động của pa lăng trước khi tháo lắp.

Không nên tự ý tháo rời thiết bị nếu không có chuyên môn kỹ thuật.

Các bánh răng và cơ cấu bên trong cần được lắp đúng theo bản vẽ hoặc hướng dẫn kỹ thuật của nhà sản xuất.

24. Kiểm tra sau bảo trì

Sau khi vệ sinh, bảo trì hoặc sửa chữa, thiết bị cần được kiểm tra trước khi đưa trở lại sử dụng.

Theo hướng dẫn được cung cấp, cần thực hiện:

1. Kiểm tra không tải.
2. Kiểm tra có tải theo quy trình phù hợp.
3. Xác nhận cơ cấu hoạt động bình thường.
4. Kiểm tra phanh.
5. Kiểm tra khả năng giữ tải.
6. Kiểm tra chuyển động của xích.
7. Kiểm tra cơ cấu tay lắc.

Chỉ đưa thiết bị vào vận hành khi các chức năng hoạt động bình thường và đáng tin cậy.

25. Bảo dưỡng hệ thống phanh

Bề mặt ma sát của phanh phải được giữ sạch.

Không để:

• Dầu không phù hợp.
• Bùn đất.
• Tạp chất.
• Chất bẩn.

bám vào bề mặt ma sát theo cách có thể làm ảnh hưởng đến khả năng phanh.

Nếu phát hiện phanh có dấu hiệu trượt hoặc không giữ tải, phải dừng sử dụng.

26. Vì sao doanh nghiệp nên chọn HSH-CB?

Seagull HSH-CB có nhiều đặc điểm phù hợp với môi trường công nghiệp:
