Pa lăng xích lắc tay 0.25–9 tấn SEAGULL HSH-V

Pa lăng xích lắc tay SEAGULL HSH-V – Giải pháp nâng hạ thủ công từ 0,25 đến 9 tấn

1. Pa lăng xích lắc tay SEAGULL HSH-V là gì?

Pa lăng xích lắc tay SEAGULL HSH-V là thiết bị nâng hạ cơ khí vận hành bằng cần lắc, thường được gọi là pa lăng xích đòn bẩy, lever hoist hoặc lever block. Thiết bị được sử dụng để nâng, kéo, hạ và định vị tải trong nhiều lĩnh vực như xây dựng, cơ khí, đóng tàu, điện lực, khai khoáng, giao thông vận tải và lắp đặt thiết bị.

Khác với pa lăng điện, pa lăng xích lắc tay không sử dụng động cơ điện để tạo lực nâng. Người vận hành tác động lực lên cần lắc, chuyển động này được truyền qua hệ thống bánh răng và cơ cấu xích để tạo lực nâng hoặc kéo tải.

Đây là ưu điểm quan trọng khi làm việc tại những vị trí:

• Không có nguồn điện.

• Không thuận tiện kéo dây điện.

• Không gian thi công hạn chế.

• Cần thiết bị nâng hạ nhỏ gọn.

• Cần thao tác nâng hoặc kéo theo phương ngang.

• Cần điều chỉnh vị trí thiết bị hoặc kết cấu trong quá trình lắp đặt.

• Công việc bảo trì, sửa chữa và lắp đặt máy móc.

Theo bảng thông số được cung cấp, dòng SEAGULL HSH-V có 9 model, với tải trọng từ 0,25 tấn đến 9 tấn:

• HSH-V2.5 – 0,25 tấn

• HSH-V5 – 0,5 tấn

• HSH-V7.5 – 0,75 tấn

• HSH-V10 – 1 tấn

• HSH-V15 – 1,5 tấn

• HSH-V20 – 2 tấn

• HSH-V30 – 3 tấn

• HSH-V60 – 6 tấn

• HSH-V90 – 9 tấn

Nhờ dải tải trọng rộng, SEAGULL HSH-V có thể được lựa chọn cho nhiều nhu cầu nâng hạ khác nhau, từ công việc tải nhẹ đến các ứng dụng công nghiệp có tải trọng lớn.

2. Ưu điểm nổi bật của pa lăng xích lắc tay SEAGULL HSH-V

2.1. Vận hành bằng cần lắc, không cần nguồn điện

Một trong những đặc điểm quan trọng nhất của pa lăng xích lắc tay SEAGULL là cơ cấu vận hành bằng tay.

Thay vì sử dụng động cơ điện, người vận hành tác động lực lên cần lắc để truyền chuyển động qua bộ truyền bánh răng. Điều này giúp thiết bị có thể được sử dụng linh hoạt tại các khu vực không có nguồn điện hoặc trong những tình huống cần triển khai thiết bị nhanh.

Đây là lý do pa lăng đòn bẩy thường xuất hiện trong các công việc:

• Lắp đặt máy móc.

• Căn chỉnh thiết bị.

• Kéo kết cấu thép.

• Lắp đặt đường ống.

• Bảo trì thiết bị công nghiệp.

• Sửa chữa máy móc.

• Đóng tàu.

• Xây dựng.

• Khai khoáng.

So với thiết bị nâng chạy điện, pa lăng lắc tay có cấu tạo cơ khí tương đối gọn và không phụ thuộc vào hệ thống cấp điện trong quá trình vận hành.

2.2. Dải tải trọng từ 0,25 đến 9 tấn

SEAGULL HSH-V được thiết kế với nhiều mức tải trọng khác nhau. Người dùng có thể lựa chọn model dựa trên tải trọng thực tế của hàng hóa hoặc thiết bị cần nâng.

Đối với tải trọng nhỏ, HSH-V2.5 có tải định mức 0,25 tấn và khối lượng chỉ 1,85 kg.

Ở nhóm tải trung bình có các model HSH-V5, HSH-V7.5, HSH-V10, HSH-V15 và HSH-V20.

Đối với các ứng dụng tải lớn hơn, có thể lựa chọn HSH-V30, HSH-V60 hoặc HSH-V90, tương ứng 3 tấn, 6 tấn và 9 tấn.

Việc lựa chọn đúng model không chỉ dựa vào tải trọng mà còn phải xem xét khoảng cách giữa hai móc, số nhánh xích, đường kính xích, kích thước thiết bị và điều kiện lắp đặt.

3. Cấu tạo của pa lăng xích lắc tay SEAGULL HSH-V

3.1. Thân pa lăng bằng thép

Theo thông tin sản phẩm, HSH-V sử dụng kết cấu thép nhẹ với lớp sơn tĩnh điện bền chắc.

Thân vỏ có nhiệm vụ bảo vệ cơ cấu truyền động bên trong đồng thời tạo kết cấu chắc chắn cho thiết bị.

Lớp sơn tĩnh điện cũng góp phần bảo vệ bề mặt trước các tác động thông thường trong môi trường làm việc công nghiệp.

Tuy nhiên, khi sử dụng tại môi trường có độ ẩm cao, hóa chất hoặc ngoài trời, cần đánh giá thêm khả năng chống ăn mòn phù hợp với điều kiện thực tế.

3.2. Bộ truyền động bánh răng

Bộ truyền động bánh răng là một trong những bộ phận quan trọng của lever hoist SEAGULL.

Khi người vận hành tác động lên cần lắc, chuyển động được truyền qua hệ thống bánh răng để tạo ra lực nâng hoặc lực kéo lớn hơn lực tay trực tiếp.

Nguồn sản phẩm mô tả cụm bánh răng giúp thiết bị vận hành êm ái với lực tay thấp.

Đối với thiết bị nâng hạ, hệ thống truyền động cần được kiểm tra thường xuyên. Các dấu hiệu như tiếng kêu bất thường, chuyển động giật cục, kẹt cơ cấu hoặc cần lắc hoạt động không bình thường đều cần được kiểm tra trước khi tiếp tục sử dụng.

3.3. Ổ bi bên trong bánh xích tải

SEAGULL HSH-V được mô tả có ổ bi bên trong bánh xích tải, giúp tăng hiệu suất cơ học.

Bánh xích tải là bộ phận phối hợp với xích nâng để truyền lực trong quá trình nâng hạ. Việc sử dụng ổ bi hỗ trợ giảm ma sát tại vị trí quay, từ đó góp phần tạo chuyển động thuận lợi hơn.

Đây là một chi tiết có ý nghĩa đối với cảm giác vận hành của pa lăng, đặc biệt khi thiết bị được sử dụng thường xuyên.

3.4. Thanh dẫn xích

Thanh dẫn xích có nhiệm vụ hỗ trợ xích chuyển động đúng vị trí trong cơ cấu nâng.

Nguồn sản phẩm mô tả chain guides giúp xích hoạt động mượt mà. Việc dẫn hướng đúng cũng giúp hạn chế tình trạng xích bị lệch khỏi cơ cấu truyền động.

Trong quá trình kiểm tra định kỳ, cần chú ý tình trạng xích, thanh dẫn và các bộ phận tiếp xúc với xích.

3.5. Móc và giá móc rèn, xử lý nhiệt

Móc là bộ phận kết nối pa lăng với tải hoặc điểm treo.

Theo thông tin được cung cấp, móc và giá móc của SEAGULL HSH-V được rèn dập và xử lý nhiệt nhằm tăng độ an toàn và độ bền.

Đây là nhóm chi tiết chịu tải trực tiếp nên cần được kiểm tra trước mỗi lần sử dụng.

Không nên tiếp tục sử dụng nếu phát hiện:

• Móc bị cong hoặc biến dạng.

• Xuất hiện vết nứt.

• Bộ phận giữ móc bị hỏng.

• Móc có dấu hiệu mài mòn bất thường.

• Liên kết móc không ổn định.

3.6. Xích nâng cường độ cao

Tài liệu nguồn mô tả xích nâng cường độ cao cấp độ T80.

Đây là thông tin cần được giữ nguyên theo nguồn nhưng cần xác minh lại ký hiệu kỹ thuật chính thức của nhà sản xuất trước khi công bố dưới dạng tuyên bố tiêu chuẩn. Nếu tài liệu chính thức xác nhận Grade 80/G80 thì có thể chuẩn hóa thành thuật ngữ tương ứng trong hồ sơ sản phẩm.

Đường kính xích thay đổi theo model:

• HSH-V2.5: Ø4 mm.

• HSH-V5: Ø5 mm.

• HSH-V7.5: Ø6 mm.

• HSH-V10: Ø6 mm.

• HSH-V15: Ø7,1 mm.

• HSH-V20: Ø8 mm.

• HSH-V30: Ø10 mm.

• HSH-V60: Ø10 mm.

• HSH-V90: Ø10 mm.

Không nên tự ý thay thế xích bằng loại không đúng kích thước hoặc không đúng yêu cầu kỹ thuật của model.

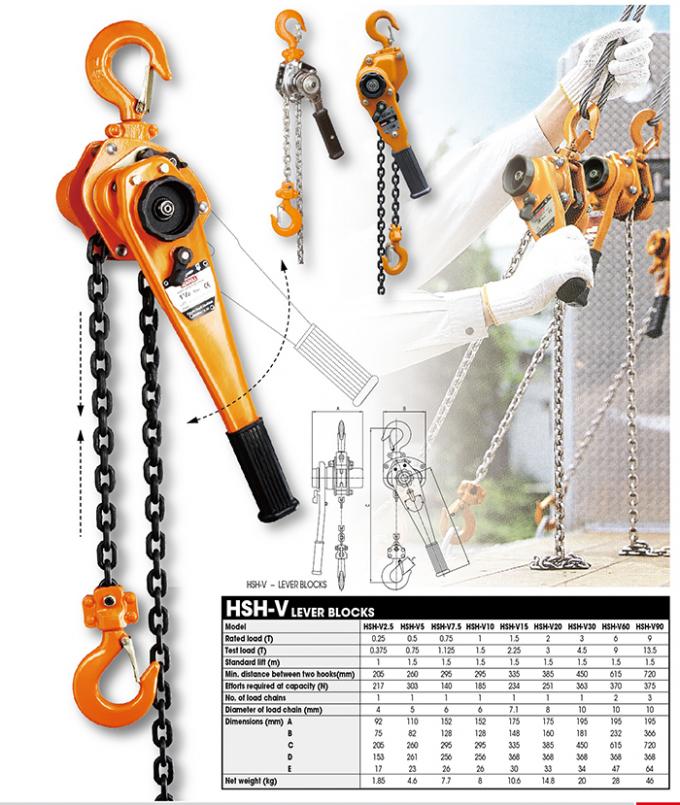

4. Bảng thông số kỹ thuật SEAGULL HSH-V

* Giá trị 140 N của HSH-V7.5 được giữ nguyên theo bảng nguồn và nên được xác minh lại với catalogue hoặc tài liệu kỹ thuật chính thức.

Lưu ý: Tải thử là dữ liệu thử nghiệm được cung cấp trong bảng thông số, không được hiểu là tải trọng làm việc cho phép. Tải trọng định mức của từng model mới là thông số chính để lựa chọn thiết bị.

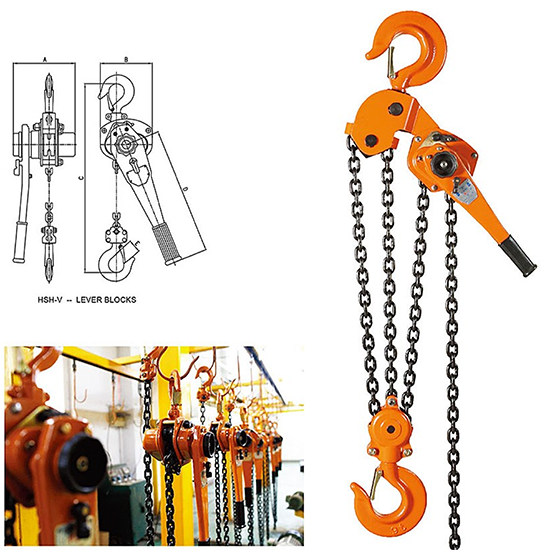

5. Kích thước pa lăng xích lắc tay HSH-V

Các model HSH-V có kích thước khác nhau theo tải trọng.

Các kích thước A, B, C, D và E được lấy theo bảng kỹ thuật được cung cấp. Khi thiết kế vị trí lắp đặt, cần đối chiếu bản vẽ kỹ thuật chính thức của model để đảm bảo khoảng không phù hợp.

Đặc biệt, khoảng cách tối thiểu giữa hai móc là một thông số quan trọng khi làm việc trong không gian hẹp hoặc khi cần treo tải giữa hai điểm có khoảng cách giới hạn.

6. Nên chọn pa lăng lắc tay SEAGULL HSH-V bao nhiêu tấn?

HSH-V2.5 – 0,25 tấn

Đây là model nhỏ nhất trong dòng HSH-V, tải trọng định mức 250 kg, trọng lượng thiết bị chỉ khoảng 1,85 kg.

Model phù hợp với các công việc nâng, kéo hoặc định vị tải nhẹ trong xưởng, bảo trì và lắp đặt thiết bị.

HSH-V5 – 0,5 tấn

HSH-V5 có tải trọng 500 kg, nâng tiêu chuẩn 1,5 m và xích tải Ø5 mm.

Đây là lựa chọn phù hợp cho các nhu cầu nâng hạ tải nhẹ và cần thiết bị có tính cơ động.

HSH-V7.5 và HSH-V10

Hai model có tải trọng lần lượt 0,75 tấn và 1 tấn.

Đây là nhóm model phù hợp với nhiều công việc bảo trì, lắp đặt và nâng hạ thiết bị trong nhà máy, xưởng cơ khí hoặc công trường.

HSH-V15 và HSH-V20

Với tải trọng 1,5 và 2 tấn, hai model này phù hợp với các ứng dụng công nghiệp có tải trọng trung bình.

Khi lựa chọn, ngoài tải trọng cần kiểm tra kích thước điểm treo và khoảng cách giữa hai móc.

HSH-V30 – 3 tấn

SEAGULL HSH-V30 có tải trọng định mức 3 tấn, xích tải Ø10 mm, một nhánh xích và khối lượng khoảng 20 kg theo bảng kỹ thuật.

Đây là model đáng chú ý cho nhu cầu pa lăng lắc tay 3 tấn trong các ứng dụng công nghiệp.

HSH-V60 – 6 tấn

HSH-V60 có tải trọng định mức 6 tấn, sử dụng 2 nhánh xích Ø10 mm và trọng lượng khoảng 28 kg.

Model hướng đến các công việc nâng hạ và kéo tải lớn hơn.

HSH-V90 – 9 tấn

HSH-V90 là model có tải trọng lớn nhất trong bảng sản phẩm, đạt 9 tấn, sử dụng 3 nhánh xích Ø10 mm và có trọng lượng khoảng 46 kg.

Khi sử dụng model tải lớn, việc đánh giá kết cấu chịu lực, điểm treo và phương án nâng hạ phải được thực hiện nghiêm túc.

7. Ứng dụng của pa lăng xích đòn bẩy SEAGULL HSH-V

Đóng tàu

Pa lăng đòn bẩy được sử dụng trong nhiều công việc lắp đặt, căn chỉnh và kéo các bộ phận trong ngành đóng tàu.

Thiết kế vận hành bằng tay giúp thiết bị phù hợp với nhiều vị trí mà việc sử dụng thiết bị nâng điện không thuận tiện.

Ngành điện và năng lượng

HSH-V có thể được sử dụng trong công việc lắp đặt, bảo trì và điều chỉnh thiết bị điện, kết cấu hoặc các cụm máy.

Xây dựng

Trong lĩnh vực xây dựng, pa lăng xích lắc tay có thể hỗ trợ nâng, kéo và định vị vật tư hoặc thiết bị trong phạm vi thiết kế cho phép.

Khai khoáng

Môi trường khai khoáng thường phát sinh nhu cầu nâng và kéo thiết bị cơ khí. Pa lăng lắc tay có ưu điểm là không phụ thuộc vào nguồn điện tại vị trí thao tác.

Giao thông vận tải

Thiết bị có thể được sử dụng cho công việc bảo trì, lắp đặt và di chuyển các cụm thiết bị phù hợp với tải trọng.

Viễn thông

Trong quá trình lắp đặt hoặc bảo trì hạ tầng, pa lăng lắc tay có thể hỗ trợ các công việc nâng và định vị thiết bị.

Bảo trì và lắp đặt máy móc

Đây là một trong những ứng dụng thực tế quan trọng của lever block. Người vận hành có thể sử dụng thiết bị để kéo, căn chỉnh hoặc nâng các cụm máy trong quá trình sửa chữa và lắp đặt.

8. Pa lăng lắc tay khác gì pa lăng xích kéo tay?

Hai thiết bị thường dễ bị nhầm lẫn nhưng có cơ chế vận hành khác nhau.

Pa lăng xích kéo tay sử dụng xích kéo vòng để truyền lực.

Trong khi đó, pa lăng xích lắc tay SEAGULL HSH-V sử dụng một cần lắc/đòn bẩy. Người vận hành lắc cần theo hướng phù hợp để điều khiển cơ cấu nâng hoặc kéo.

Pa lăng lắc tay thường có ưu thế trong những công việc cần:

• Kéo tải.

• Căn chỉnh thiết bị.

• Định vị máy móc.

• Làm việc trong không gian hạn chế.

• Tạo lực kéo theo phương ngang.

• Điều chỉnh chính xác vị trí tải.

Vì vậy, nếu nhu cầu chủ yếu là nâng hàng hóa theo phương thẳng đứng tại kho hoặc nhà máy, pa lăng xích kéo tay có thể phù hợp hơn. Nếu cần nâng kết hợp kéo, căn chỉnh hoặc thao tác trong không gian hạn chế, pa lăng lắc tay/lever hoist thường là lựa chọn đáng cân nhắc.

9. Hướng dẫn sử dụng pa lăng xích lắc tay an toàn

Trước khi sử dụng SEAGULL HSH-V, cần kiểm tra tình trạng tổng thể của thiết bị.

Kiểm tra móc

Móc trên và móc dưới phải không có dấu hiệu nứt, cong hoặc biến dạng.

Kiểm tra xích

Xích phải không bị nứt, biến dạng, xoắn hoặc mài mòn bất thường.

Kiểm tra cơ cấu truyền động

Cần lắc phải hoạt động bình thường. Không được cố dùng lực quá lớn khi cơ cấu bị kẹt.

Kiểm tra tải

Không nâng vượt tải trọng định mức của model.

Kiểm tra điểm treo

Điểm treo phải có khả năng chịu được tải thực tế và phù hợp với phương án nâng.

Kiểm soát khu vực nâng

Không để người đứng dưới tải đang treo. Khu vực nâng phải được kiểm soát để hạn chế nguy cơ người hoặc vật thể đi vào vùng nguy hiểm.

Không sử dụng sai mục đích

Không tự ý sử dụng pa lăng vượt ngoài phương thức làm việc được nhà sản xuất cho phép.

10. Chứng nhận CE và bảo hành 1 năm

Thông tin sản phẩm được cung cấp nêu:

• CE Certified.

• Bảo hành 1 năm.

Đây là những thông tin có giá trị đối với khách hàng khi lựa chọn thiết bị nâng hạ. Tuy nhiên, khi đưa thông tin lên website thương mại điện tử, hồ sơ đấu thầu hoặc tài liệu kỹ thuật, nên kiểm tra hồ sơ chính thức của nhà sản xuất.

Đối với CE, cần xác định rõ Declaration of Conformity hoặc tài liệu chứng minh áp dụng cho dòng/model nào.

Đối với bảo hành, nên công bố rõ phạm vi bảo hành, thời gian, điều kiện áp dụng và các trường hợp loại trừ.

Việc chuẩn hóa các thông tin này giúp khách hàng tại TP.HCM, Hà Nội, Bình Dương, Đồng Nai, Long An, Bắc Ninh, Hải Phòng, Đà Nẵng và các khu công nghiệp trên toàn Việt Nam dễ dàng đánh giá sản phẩm trước khi mua.

11. Vì sao SEAGULL HSH-V phù hợp cho doanh nghiệp tại Việt Nam?

Đối với doanh nghiệp sản xuất, xây dựng, cơ khí, bảo trì và lắp đặt thiết bị tại Việt Nam, thiết bị nâng hạ thủ công vẫn giữ vai trò quan trọng bên cạnh pa lăng điện, tời điện và các thiết bị nâng chuyên dụng.

SEAGULL HSH-V có lợi thế ở:

• Không cần nguồn điện.

• Kết cấu tương đối nhỏ gọn.

• Có nhiều mức tải trọng.

• Có thể dùng cho nâng và kéo.

• Phù hợp công việc bảo trì.

• Có thể triển khai tại nhiều vị trí khác nhau.

• Dải model từ 0,25 đến 9 tấn.

• Có móc rèn và xử lý nhiệt theo thông tin sản phẩm.

• Có bộ truyền động bánh răng.

• Có thanh dẫn xích.

• Có ổ bi bên trong bánh xích tải.

• Có lớp sơn tĩnh điện bảo vệ bề mặt.

Đối với các doanh nghiệp có nhiều nhà máy hoặc công trường, việc xây dựng danh mục HSH-V theo từng mức tải trọng giúp chuẩn hóa thiết bị và đơn giản hóa công tác lựa chọn.

12. Mua pa lăng xích lắc tay SEAGULL HSH-V tại Việt Nam

Khi tìm mua pa lăng xích lắc tay SEAGULL HSH-V tại Việt Nam, khách hàng nên xác định trước tải trọng cần nâng và phương thức sử dụng.

Thông tin nên cung cấp cho nhà cung cấp gồm:

1. Tải trọng thực tế cần nâng hoặc kéo.

2. Model mong muốn nếu đã xác định.

3. Chiều cao nâng cần thiết.

4. Khoảng cách giữa các điểm móc.

5. Điều kiện môi trường.

6. Tần suất sử dụng.

7. Phương thức nâng hoặc kéo.

8. Yêu cầu chứng từ kỹ thuật.

9. Yêu cầu bảo hành.

10. Địa điểm giao hàng.

Ví dụ, khách hàng tại TP.HCM cần tìm pa lăng lắc tay 3 tấn có thể tham khảo model HSH-V30. Nếu nhu cầu là 6 tấn, model tương ứng trong bảng là HSH-V60. Với tải trọng 9 tấn, lựa chọn là HSH-V90.

Tuy nhiên, đây chỉ là bước lựa chọn ban đầu. Trước khi sử dụng thực tế cần đối chiếu thông số kỹ thuật chính thức và đánh giá đầy đủ điều kiện nâng hạ.

13. Kết luận

Pa lăng xích lắc tay SEAGULL HSH-V là dòng lever hoist/lever block được thiết kế cho các nhu cầu nâng, kéo và định vị tải bằng phương thức vận hành thủ công. Theo bảng thông số được cung cấp, dòng sản phẩm gồm 9 model từ 0,25 đến 9 tấn, đáp ứng nhiều nhu cầu từ bảo trì thiết bị nhỏ đến các ứng dụng nâng hạ công nghiệp tải trọng lớn.

Những đặc điểm đáng chú ý của HSH-V gồm ổ bi bên trong bánh xích tải, thanh dẫn xích, kết cấu thép sơn tĩnh điện, móc và giá móc rèn xử lý nhiệt, bộ truyền bánh răng, xích nâng cường độ cao và cơ cấu vận hành bằng cần lắc.

Đặc biệt, khả năng làm việc không cần nguồn điện khiến pa lăng xích đòn bẩy SEAGULL phù hợp với nhiều môi trường như nhà máy, xưởng cơ khí, công trường xây dựng, ngành đóng tàu, điện lực, khai khoáng, giao thông vận tải, viễn thông và bảo trì máy móc.

Khi lựa chọn sản phẩm, cần ưu tiên tải trọng định mức, khoảng cách móc, số nhánh xích, đường kính xích, kích thước thiết bị và điều kiện điểm treo thay vì chỉ dựa trên tên sản phẩm hoặc giá bán.

Đối với khách hàng đang tìm kiếm pa lăng lắc tay SEAGULL 0,25 tấn, 0,5 tấn, 1 tấn, 1,5 tấn, 2 tấn, 3 tấn, 6 tấn hoặc 9 tấn tại Việt Nam, dòng HSH-V cung cấp một danh mục model tương đối rộng để lựa chọn theo từng nhu cầu nâng hạ.

Lưu ý: Các thông tin về CE, bảo hành 1 năm và ký hiệu xích “T80” cần được đối chiếu với hồ sơ kỹ thuật/chứng từ chính thức của nhà sản xuất trước khi sử dụng làm căn cứ pháp lý, hồ sơ đấu thầu hoặc cam kết chứng nhận. Riêng thông tin “3 ton standard lift 3m” trong tiêu đề nguồn có sự khác biệt với bảng kỹ thuật HSH-V30, trong đó chiều cao nâng tiêu chuẩn được ghi là 1,5 m; do đó cần xác minh trước khi công bố thông số 3 m.
