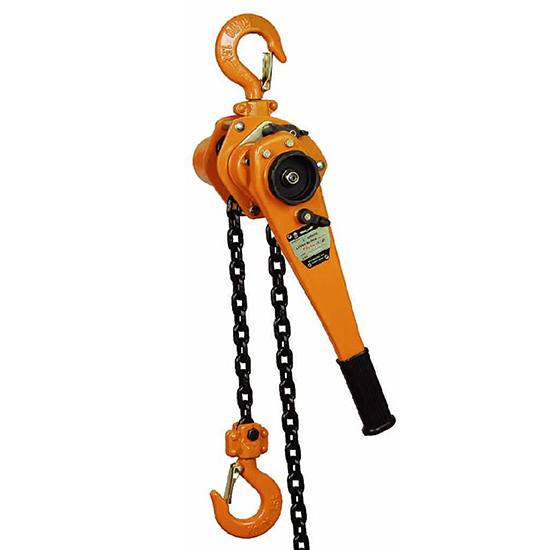

Pa lăng xích lắc tay 0.25–9 tấn Kondotec KT-L

Pa lăng xích lắc tay Kondotec KT-L – Lever Block 0,25 đến 9 tấn

Pa lăng xích lắc tay Kondotec KT-L là dòng Lever Block – pa lăng đòn bẩy được thiết kế chuyên dụng cho các công việc nâng, hạ, kéo, căng và định vị tải trọng trong công nghiệp, xây dựng, cơ khí, lắp đặt kết cấu thép, bảo trì máy móc và vận chuyển thiết bị. Khác với pa lăng xích kéo tay dạng Chain Block, Kondotec KT-L sử dụng tay lắc/đòn bẩy để truyền lực đến cơ cấu nâng, cho phép người vận hành thao tác linh hoạt tại những vị trí có không gian hạn chế.

Theo bảng thông số kỹ thuật thể hiện trên catalogue, dòng KONDO KT-L LEVER BLOCK có các mức tải trọng từ 0,25 tấn đến 9 tấn, gồm: 0,25T, 0,5T, 0,75T, 1T, 1,5T, 2T, 3T, 6T và 9T. Đây là dải sản phẩm tương đối rộng, phù hợp với nhiều nhu cầu nâng hạ và kéo tải từ công việc bảo trì nhẹ đến các ứng dụng công nghiệp tải trọng lớn.

Thiết kế của KT-L tập trung vào khả năng vận hành thủ công, kết cấu gọn và tính cơ động. Thiết bị có thể được sử dụng khi không thuận tiện bố trí pa lăng điện hoặc tại những vị trí cần điều chỉnh, kéo căng và định vị tải một cách linh hoạt.

1. Pa lăng xích lắc tay Kondotec KT-L là gì?

Pa lăng xích lắc tay, tiếng Anh thường gọi là Lever Block, Lever Hoist hoặc Ratchet Lever Hoist, là thiết bị nâng hạ cơ khí sử dụng một cần điều khiển dạng đòn bẩy để tạo lực truyền động cho cơ cấu bánh răng và xích tải.

Người vận hành tác động lực lên tay lắc theo từng hành trình. Cơ cấu bên trong chuyển động và kéo xích tải, từ đó tạo ra chuyển động nâng hoặc hạ tải.

So với pa lăng xích kéo tay Chain Block, pa lăng lắc tay có ưu điểm nổi bật về tính cơ động. Người sử dụng không cần kéo một đoạn xích dài liên tục mà thao tác trực tiếp trên tay lắc. Đây là đặc điểm rất hữu ích trong các công việc:

• Nâng hạ thiết bị.
• Kéo và dịch chuyển máy móc.
• Căng kết cấu.
• Căn chỉnh vị trí thiết bị.
• Kéo dây cáp hoặc kết cấu thép.
• Lắp đặt đường ống.
• Căng dây, căn chỉnh kết cấu.
• Bảo trì máy móc tại vị trí chật hẹp.
• Lắp đặt và tháo dỡ thiết bị công nghiệp.

Dòng Kondotec KT-L được thiết kế với móc phía trên để kết nối với điểm treo và móc phía dưới để liên kết với tải. Xích tải chạy qua cơ cấu thân pa lăng, trong khi tay lắc dài giúp người vận hành tạo lực cơ học để nâng hoặc kéo tải.

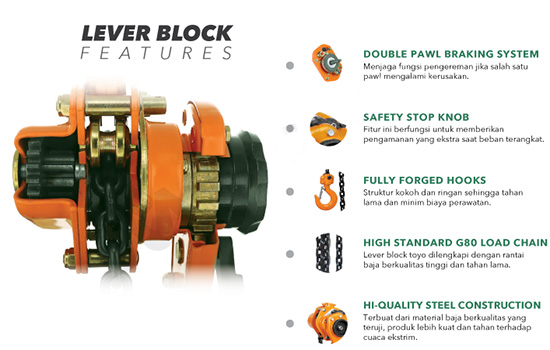

2. Đặc điểm nổi bật của Kondotec KT-L

Dải tải trọng từ 0,25 đến 9 tấn

Một trong những ưu điểm quan trọng của KT-L là có nhiều lựa chọn tải trọng.

Các model theo catalogue gồm:

• KT-L 0,25T
• KT-L 0,5T
• KT-L 0,75T
• KT-L 1T
• KT-L 1,5T
• KT-L 2T
• KT-L 3T
• KT-L 6T
• KT-L 9T

Dải tải này cho phép doanh nghiệp lựa chọn thiết bị phù hợp với từng công việc thay vì sử dụng một loại pa lăng cho tất cả các ứng dụng.

Đối với các công việc bảo trì, lắp đặt thiết bị nhỏ, model 0,25–1T có thể đáp ứng nhiều nhu cầu. Các model 1,5–3T phù hợp hơn với thiết bị và kết cấu có tải trọng trung bình. Trong khi đó, KT-L 6T và 9T hướng đến các ứng dụng tải lớn, cần phương án treo và liên kết được tính toán phù hợp.

Thiết kế dạng đòn bẩy

Điểm đặc trưng nhất của KT-L là tay lắc dạng đòn bẩy.

Tay lắc được thiết kế để người vận hành tạo lực bằng chuyển động qua lại. Cơ cấu truyền động bên trong biến lực tác động trên tay lắc thành lực kéo trên xích tải.

Cấu tạo này giúp pa lăng có thể làm việc trong nhiều vị trí mà không cần một khoảng không gian lớn cho việc kéo xích như chain block truyền thống.

Đây là lý do lever block thường được sử dụng trong các công việc cần:

• Kéo tải theo phương ngang.
• Căng tải.
• Căn chỉnh kết cấu.
• Định vị máy móc.
• Nâng tải theo phương đứng.
• Kéo và giữ các cấu kiện trong quá trình lắp đặt.

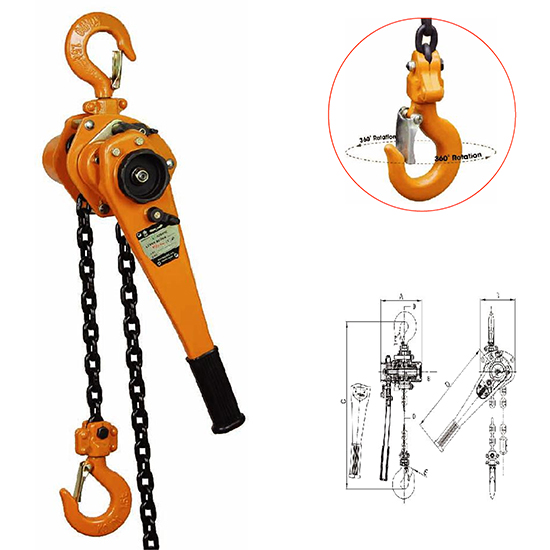

Móc tải có khả năng xoay 360°

Catalogue KT-L thể hiện phần móc tải với khả năng 360° rotation.

Khả năng xoay của móc giúp tăng tính linh hoạt khi kết nối pa lăng với tải. Trong quá trình thao tác, móc có thể điều chỉnh theo hướng phù hợp với phương làm việc, hạn chế việc phải xoay toàn bộ thân thiết bị.

Tuy nhiên, khả năng xoay của móc không đồng nghĩa với việc có thể sử dụng thiết bị trong mọi góc tải. Khi nâng hạ, tải vẫn phải được kết nối đúng cách và nằm trong điều kiện làm việc được nhà sản xuất cho phép.

3. Bảng thông số kỹ thuật Kondotec KT-L

Lưu ý: Các thông số trên được tổng hợp theo bảng specification của catalogue KT-L được cung cấp. Khi đặt hàng cần xác nhận đúng model, cấu hình xích, chiều dài xích và thông số thực tế của sản phẩm.

4. Tải trọng và tải thử của Kondotec KT-L

Catalogue thể hiện tải thử của KT-L tương ứng với khoảng 1,5 lần tải trọng định mức.

Ví dụ:

• KT-L 0,25T → tải thử 0,375T.
• KT-L 0,5T → tải thử 0,75T.
• KT-L 1T → tải thử 1,5T.
• KT-L 2T → tải thử 3T.
• KT-L 3T → tải thử 4,5T.
• KT-L 6T → tải thử 9T.
• KT-L 9T → tải thử 13,5T.

Cần phân biệt rõ tải trọng định mức và tải thử.

Tải thử không phải là tải trọng được phép sử dụng thường xuyên. Khi vận hành, người dùng phải tuân thủ tải trọng làm việc định mức của model và hướng dẫn của nhà sản xuất.

Ví dụ, không được hiểu rằng KT-L 3T có thể sử dụng thường xuyên với tải 4,5T chỉ vì catalogue thể hiện tải thử 4,5T.

5. Khoảng cách tối thiểu giữa hai móc

Một thông số đặc biệt quan trọng đối với lever block là Min. distance between two hooks – khoảng cách tối thiểu giữa hai móc.

Theo catalogue:

• KT-L 0,25T: 205 mm.
• KT-L 0,5T: 260 mm.
• KT-L 0,75T: 295 mm.
• KT-L 1T: 295 mm.
• KT-L 1,5T: 335 mm.
• KT-L 2T: 385 mm.
• KT-L 3T: 450 mm.
• KT-L 6T: 615 mm.
• KT-L 9T: 720 mm.

Thông số này đặc biệt quan trọng trong những không gian có chiều cao hạn chế.

Khi khoảng cách giữa điểm treo và tải nhỏ, người sử dụng cần đảm bảo pa lăng vẫn có đủ không gian để móc trên và móc dưới kết nối đúng cách.

Đối với những ứng dụng như kéo căng kết cấu thép hoặc căn chỉnh máy móc, kích thước này cũng cần được tính đến ngay từ bước lập phương án nâng.

6. Lực kéo tay của pa lăng KT-L

Effort required at capacity là lực cần thiết để vận hành thiết bị khi làm việc ở tải trọng định mức.

Theo catalogue, lực kéo được công bố như sau:

• 0,25T: 217 N.
• 0,5T: 303 N.
• 0,75T: 140 N.
• 1T: 185 N.
• 1,5T: 234 N.
• 2T: 251 N.
• 3T: 363 N.
• 6T: 370 N.
• 9T: 375 N.

Đây là thông số quan trọng khi đánh giá tính phù hợp của pa lăng đối với công việc vận hành thủ công.

Cần lưu ý rằng lực vận hành thực tế có thể chịu ảnh hưởng bởi tình trạng thiết bị, phương hướng tải, ma sát, tình trạng bôi trơn, điều kiện làm việc và cách bố trí tải.

Không nên sử dụng lực kéo tay như một chỉ tiêu duy nhất để đánh giá khả năng nâng của pa lăng.

7. Xích tải của Kondotec KT-L

Xích tải là bộ phận chịu lực quan trọng trong hệ thống lever block.

Theo bảng thông số, đường kính xích tải của KT-L thay đổi theo tải trọng:

• 4 mm đối với model 0,25T.
• 5 mm đối với model 0,5T.
• 6 mm đối với model 0,75T và 1T.
• 7,1 mm đối với model 1,5T.
• 8 mm đối với model 2T.
• 9 mm đối với model 3T và 6T.
• 10 mm đối với model 9T.

Số nhánh xích cũng tăng theo tải trọng. Các model từ 0,25T đến 3T sử dụng 1 nhánh xích theo bảng thông số, trong khi KT-L 6T sử dụng 2 nhánh và KT-L 9T sử dụng 3 nhánh.

Khi thay thế xích, cần sử dụng đúng loại xích và đúng thông số kỹ thuật. Không nên tự ý thay bằng xích thông thường có đường kính tương đương nhưng không được xác nhận phù hợp với thiết bị nâng.

8. Khối lượng pa lăng Kondotec KT-L

Một ưu điểm của lever block là tính cơ động. Theo catalogue, khối lượng thiết bị dao động từ:

1,85 kg đến 46 kg tùy model.

Trong đó:

• KT-L 0,25T: 1,85 kg.
• KT-L 0,5T: 4,6 kg.
• KT-L 0,75T: 7,7 kg.
• KT-L 1T: 8 kg.
• KT-L 1,5T: 10,6 kg.
• KT-L 2T: 14,8 kg.
• KT-L 3T: 20 kg.
• KT-L 6T: 28 kg.
• KT-L 9T: 46 kg.

Khối lượng tương đối nhỏ ở các model tải thấp giúp thiết bị dễ vận chuyển giữa các khu vực làm việc.

Đối với các model tải lớn, trọng lượng thiết bị cần được tính vào phương án lắp đặt và vận chuyển.

9. Ứng dụng của pa lăng xích lắc tay Kondotec KT-L

Nâng hạ máy móc

KT-L có thể sử dụng để hỗ trợ nâng, hạ và căn chỉnh máy móc trong nhà xưởng.

Trong quá trình lắp đặt một máy mới, lever block có thể được dùng kết hợp với sling, shackle và các thiết bị nâng phù hợp để đưa máy về vị trí dự kiến.

Kéo và căn chỉnh thiết bị

Không giống như chain block chủ yếu được sử dụng cho nâng hạ theo phương đứng, lever block có thể phù hợp với nhiều công việc kéo và căn chỉnh.

Đây là một trong những ứng dụng nổi bật của Kondotec KT-L.

Ví dụ:

• Căn chỉnh máy trước khi cố định.
• Kéo kết cấu thép về vị trí.
• Điều chỉnh đường ống.
• Căn chỉnh thiết bị cơ khí.
• Căng dây hoặc kết cấu.
• Kéo vật trong quá trình lắp đặt.

Lắp đặt kết cấu thép

Trong công trình kết cấu thép, lever block thường được sử dụng để hỗ trợ điều chỉnh vị trí các cấu kiện trước khi cố định.

Thiết bị có thể tạo lực kéo cơ học giúp đưa cấu kiện về vị trí mong muốn, với điều kiện tải và điểm liên kết nằm trong giới hạn cho phép.

Bảo trì nhà máy

Trong công tác bảo trì, thiết bị cần được tháo lắp thường xuyên và đôi khi nằm ở những vị trí khó tiếp cận.

Một lever block nhỏ gọn có thể hỗ trợ:

• Tháo motor.
• Căn chỉnh hộp số.
• Nâng cụm máy.
• Kéo thiết bị.
• Giữ tải trong quá trình sửa chữa.
• Căn chỉnh các bộ phận máy.

Ngành cơ khí và chế tạo

KT-L có thể được sử dụng trong xưởng gia công cơ khí, xưởng chế tạo kết cấu và các khu vực lắp ráp.

Đặc biệt, model tải nhỏ có ưu thế về khả năng mang theo và sử dụng tại nhiều vị trí.

10. So sánh pa lăng xích lắc tay KT-L và pa lăng xích kéo tay KT-C

Kondotec cung cấp cả KT-L Lever Block và KT-C Chain Block. Hai loại có nguyên lý nâng cơ khí nhưng cách vận hành khác nhau.

Nếu công việc chủ yếu là nâng hạ theo phương đứng, chain block có thể là lựa chọn phù hợp.

Nếu công việc cần kéo, căng, căn chỉnh hoặc thao tác trong không gian hạn chế, lever block như Kondotec KT-L thường thuận tiện hơn.

11. Hướng dẫn lựa chọn Kondotec KT-L

Để chọn đúng model, cần xác định tối thiểu 6 yếu tố:

1. Tải trọng cần nâng hoặc kéo

Xác định khối lượng thực tế của tải. Không lựa chọn model thấp hơn tải cần làm việc.

2. Phương làm việc

Xác định thiết bị sẽ được sử dụng để:

• Nâng.
• Hạ.
• Kéo.
• Căng.
• Căn chỉnh.
• Giữ tải.

3. Khoảng cách giữa hai điểm móc

Kiểm tra khoảng cách từ điểm treo đến vị trí liên kết tải và đối chiếu với khoảng cách tối thiểu giữa hai móc.

4. Chiều dài xích

Catalogue KT-L thể hiện chiều dài xích tiêu chuẩn từ 1 đến 1,5 m, tùy model. Nếu cần chiều dài khác, cần xác nhận với nhà cung cấp.

5. Không gian thao tác

Kiểm tra xem tay lắc có đủ không gian để chuyển động hay không.

6. Phụ kiện nâng

Móc, sling, shackle, điểm treo và các thiết bị liên kết phải có tải trọng làm việc phù hợp với phương án nâng.

12. An toàn khi sử dụng pa lăng xích lắc tay

Pa lăng xích lắc tay là thiết bị nâng hạ nên cần được sử dụng bởi người đã được hướng dẫn và tuân thủ quy trình an toàn của doanh nghiệp.

Trước khi sử dụng, cần kiểm tra:

• Thân pa lăng.
• Móc trên.
• Móc dưới.
• Chốt móc.
• Xích tải.
• Tay lắc.
• Cơ cấu phanh.
• Cơ cấu truyền động.
• Dấu hiệu biến dạng hoặc ăn mòn.
• Tình trạng bôi trơn.
• Nhãn nhận dạng và tải trọng.

Không sử dụng thiết bị nếu phát hiện xích bị biến dạng, móc bị nứt hoặc biến dạng bất thường, cơ cấu phanh hoạt động không ổn định hoặc thiết bị có dấu hiệu hư hỏng.

Trong quá trình nâng, tuyệt đối không đứng bên dưới tải treo.

Không sử dụng pa lăng vượt quá tải trọng định mức.

Không tự ý nối dài tay lắc bằng ống thép hoặc vật dụng khác để tăng lực. Đây là hành động có thể làm thay đổi điều kiện thiết kế của thiết bị và gây nguy hiểm.

13. Bảo quản và bảo trì Kondotec KT-L

Sau khi sử dụng, pa lăng nên được vệ sinh và bảo quản tại nơi khô ráo, tránh môi trường có hóa chất ăn mòn nếu thiết bị không được thiết kế cho điều kiện đó.

Xích cần được kiểm tra thường xuyên để phát hiện:

• Mòn.
• Cong.
• Biến dạng.
• Nứt.
• Ăn mòn.
• Hư hỏng mắt xích.

Các bộ phận cơ khí cần được bảo dưỡng theo hướng dẫn của nhà sản xuất.

Đối với thiết bị được sử dụng thường xuyên trong nhà máy, nên xây dựng lịch kiểm tra định kỳ và hồ sơ quản lý thiết bị nâng để theo dõi tình trạng, lịch bảo dưỡng và kết quả kiểm tra.

14. Kondotec KT-L phù hợp với những doanh nghiệp nào?

Pa lăng xích lắc tay Kondotec KT-L phù hợp với nhiều nhóm khách hàng B2B sử dụng thiết bị nâng hạ công nghiệp, bao gồm:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Xưởng gia công kim loại.
• Nhà thầu cơ điện M&E.
• Nhà thầu xây dựng.
• Đơn vị lắp đặt máy móc.
• Đơn vị bảo trì công nghiệp.
• Nhà máy thép.
• Xưởng kết cấu thép.
• Doanh nghiệp logistics và kho vận.
• Nhà máy sản xuất thiết bị.
• Đơn vị bảo dưỡng phương tiện và máy công trình.

Đối với doanh nghiệp có nhiều khu vực bảo trì, việc trang bị một số model lever block khác nhau có thể giúp đáp ứng linh hoạt các công việc từ tải nhẹ đến tải lớn.

15. Vì sao nên lựa chọn Kondotec KT-L?

Kondotec KT-L nổi bật ở sự kết hợp giữa thiết kế lever block nhỏ gọn, khả năng vận hành thủ công, dải tải trọng đa dạng và tính linh hoạt trong nâng – kéo – căn chỉnh tải.

Đối với các kỹ thuật viên bảo trì, điểm đáng chú ý nhất là khả năng mang thiết bị đến vị trí cần làm việc và thao tác bằng tay lắc mà không cần nguồn điện.

Dải sản phẩm từ 250 kg đến 9.000 kg cũng giúp KT-L có thể đáp ứng nhiều nhóm công việc khác nhau.

Đối với doanh nghiệp sử dụng thiết bị nâng hạ thường xuyên, việc lựa chọn đúng model còn giúp chuẩn hóa danh mục thiết bị, thuận tiện cho quản lý, bảo trì và kiểm tra an toàn.

16. Câu hỏi thường gặp về pa lăng Kondotec KT-L

Pa lăng Kondotec KT-L là loại gì?

Kondotec KT-L là pa lăng xích lắc tay – Lever Block, sử dụng cơ cấu đòn bẩy để truyền lực nâng hoặc kéo thông qua xích tải.

Kondotec KT-L có những tải trọng nào?

Dòng KT-L có các mức tải 0,25T, 0,5T, 0,75T, 1T, 1,5T, 2T, 3T, 6T và 9T theo catalogue sản phẩm.

KT-L 1 tấn nâng được bao nhiêu?

Model KT-L 1T có tải trọng định mức 1 tấn. Không sử dụng thiết bị vượt quá tải trọng định mức.

KT-L có thể dùng để kéo ngang không?

Lever block được sử dụng rộng rãi cho các công việc kéo, căng và căn chỉnh. Tuy nhiên, phương án kéo phải đảm bảo tải, hướng lực, điểm neo và các phụ kiện liên kết phù hợp với yêu cầu an toàn.

Pa lăng KT-L có cần điện không?

Không. Đây là thiết bị nâng cơ khí vận hành bằng tay lắc.

KT-L khác gì pa lăng xích kéo tay?

KT-L sử dụng tay lắc/đòn bẩy, trong khi chain block sử dụng xích kéo. KT-L có tính linh hoạt cao trong các công việc kéo, căng và căn chỉnh tải.

Model KT-L lớn nhất là bao nhiêu?

Theo bảng catalogue được cung cấp, model lớn nhất là KT-L 9T, tải trọng định mức 9 tấn và tải thử 13,5 tấn.

KT-L có phù hợp cho bảo trì nhà máy không?

Có. Thiết bị có thể được sử dụng trong các công việc nâng, kéo và căn chỉnh máy móc, thiết bị và kết cấu trong quá trình bảo trì, với điều kiện phương án nâng đáp ứng yêu cầu an toàn.

17. Kết luận

Pa lăng xích lắc tay Kondotec KT-L là dòng Lever Block dành cho các ứng dụng nâng, kéo, căng và căn chỉnh tải trong môi trường công nghiệp. Sản phẩm có dải tải trọng từ 0,25 đến 9 tấn, chiều dài xích tiêu chuẩn từ 1 đến 1,5 m, đường kính xích tải từ 4 đến 10 mm và nhiều cấu hình nhánh xích tùy tải trọng.

So với pa lăng xích kéo tay thông thường, KT-L có ưu thế về khả năng thao tác bằng tay lắc, đặc biệt hữu ích trong các công việc cần tính cơ động cao, không gian hạn chế hoặc cần kéo và căn chỉnh tải.

Khi lựa chọn sản phẩm, doanh nghiệp cần quan tâm đồng thời đến tải trọng, chiều dài xích, khoảng cách giữa hai móc, lực vận hành, không gian thao tác, điểm treo và phụ kiện nâng hạ. Việc lựa chọn đúng model không chỉ giúp thiết bị làm việc hiệu quả mà còn góp phần bảo đảm an toàn cho người vận hành và tải được nâng.

Kondotec KT-L – Lever Block chuyên dụng cho nâng, kéo, căng và căn chỉnh tải trọng từ 250 kg đến 9 tấn.
