Pa lăng xích kéo tay Seagull HSZ-A – Dòng 0,5 đến 30 tấn, nâng hạ thủ công bền chắc cho công nghiệp

Pa lăng xích kéo tay Seagull HSZ-A là dòng manual chain block / chain hoist được thiết kế để nâng, hạ và giữ tải bằng cơ cấu truyền động cơ khí thủ công. Sản phẩm phù hợp với các môi trường làm việc như nhà máy, kho hàng, công trường xây dựng, xưởng cơ khí, bến cảng, nhà kho và khu vực không thuận tiện sử dụng nguồn điện.

Dòng Seagull HSZ-A có dải tải trọng rất rộng, từ 0,5 tấn đến 30 tấn, với nhiều cấu hình xích tải, số nhánh xích và khối lượng khác nhau. Trong đó, HSZ-3A có tải trọng định mức 3 tấn, chiều cao nâng tiêu chuẩn 3 m, sử dụng 2 nhánh xích tải đường kính 7,1 mm và khối lượng tịnh 22 kg.

Một điểm cần chuẩn hóa dữ liệu trước khi đăng sản phẩm: thông tin mô tả ban đầu ghi “3T With 5.3kg Weight”, nhưng bảng thông số kỹ thuật cho thấy HSZ-3A nặng 22 kg; con số 5,3 kg trong bảng là khối lượng tăng thêm cho mỗi mét nâng thêm của model HSZ-5A, không phải trọng lượng của HSZ-3A. Vì vậy, khi đưa lên SmartMall hoặc hệ thống AI Knowledge Base, nên lấy 22 kg làm khối lượng tịnh của HSZ-3A.

1. Tổng quan pa lăng xích kéo tay Seagull HSZ-A

Pa lăng xích kéo tay là một trong những thiết bị nâng hạ cơ khí phổ biến trong công nghiệp. Thiết bị sử dụng xích kéo tay, hệ thống bánh răng truyền động, bánh xích tải và cơ cấu phanh để tạo lực nâng.

Không giống pa lăng điện, HSZ-A không cần động cơ hoặc nguồn điện để vận hành. Người sử dụng kéo xích tay theo chiều thích hợp, cơ cấu truyền động sẽ biến lực kéo thành chuyển động nâng hoặc hạ tải.

Đây là ưu điểm quan trọng khi làm việc tại:

• Công trường xây dựng.
• Nhà máy.
• Kho hàng.
• Xưởng cơ khí.
• Xưởng sửa chữa.
• Bến cảng.
• Công trình lắp đặt.
• Khu vực không có điện.
• Khu vực cần thiết bị nâng cơ động.

Dòng HSZ-A được cung cấp với nhiều tải trọng:

Dải tải rộng giúp doanh nghiệp lựa chọn pa lăng phù hợp với từng loại tải thay vì phải sử dụng một model duy nhất cho mọi ứng dụng.

2. Pa lăng xích kéo tay Seagull HSZ-3A 3 tấn

Trong dòng sản phẩm HSZ-A, HSZ-3A là model có tải trọng định mức 3 tấn, phù hợp với các công việc nâng hạ tải trọng trung bình và lớn trong công nghiệp.

Thông số chính của HSZ-3A:

• Model: HSZ-3A.
• Tải trọng định mức: 3 tấn.
• Tải thử: 4,5 tấn.
• Chiều cao nâng tiêu chuẩn: 3 m.
• Lực kéo yêu cầu tại tải định mức: 402 N.
• Đường kính xích tải: 7,1 mm.
• Số nhánh xích tải: 2.

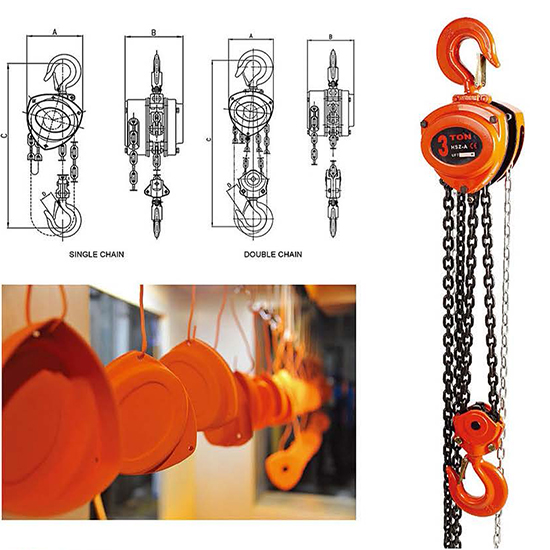

• Kích thước A: 181 mm.
• Kích thước B: 147 mm.
• Kích thước C: 530 mm.
• Khối lượng tịnh: 22 kg.
• Khối lượng tăng thêm cho mỗi mét nâng thêm: 3,2 kg.

HSZ-3A đặc biệt phù hợp khi doanh nghiệp cần một thiết bị nâng hạ thủ công 3 tấn, không phụ thuộc nguồn điện và có thể triển khai tại nhiều vị trí.

3. Cơ chế hoạt động của pa lăng xích kéo tay

Nguyên lý của HSZ-A tương đối đơn giản.

Khi người vận hành kéo xích tay, lực được truyền qua hệ thống bánh răng bên trong pa lăng. Hệ thống bánh răng tạo ra tỷ số truyền cơ học, giúp giảm lực cần thiết so với việc nâng tải trực tiếp.

Chuyển động sau đó được truyền tới bánh xích tải.

Bánh xích tải ăn khớp với xích tải và kéo xích chuyển động. Xích tải được nối với cụm móc phía dưới, từ đó tạo ra chuyển động nâng hoặc hạ tải.

Có thể khái quát:

Xích kéo tay → Bánh xích kéo → Hệ thống bánh răng → Bánh xích tải → Xích tải → Móc tải → Vật nâng

Cơ cấu phanh giúp kiểm soát chuyển động của tải khi người vận hành ngừng kéo xích.

4. Ưu điểm của pa lăng xích kéo tay Seagull HSZ-A

Dòng HSZ-A hướng tới những yêu cầu phổ biến của thiết bị nâng thủ công:

Không cần nguồn điện

Đây là ưu điểm quan trọng đối với công trường hoặc khu vực chưa có hệ thống điện phù hợp.

Vận hành đơn giản

Cơ cấu kéo xích tay trực quan và không yêu cầu động cơ.

Dải tải trọng rộng

Từ 500 kg đến 30 tấn.

Dễ bảo trì

Kết cấu cơ khí tương đối đơn giản, thuận tiện cho việc kiểm tra và bảo dưỡng định kỳ.

Sơn tĩnh điện

Bề mặt được xử lý bằng powder coating – sơn tĩnh điện, giúp tăng khả năng bảo vệ bề mặt và thuận tiện vệ sinh.

Có nhiều chiều cao nâng

Theo dữ liệu sản phẩm, chiều cao nâng tiêu chuẩn của các model trong bảng là 2,5 m hoặc 3 m. Chiều cao nâng thực tế có thể được cấu hình dài hơn tùy sản phẩm/đơn hàng.

Ứng dụng đa ngành

Có thể sử dụng trong xây dựng, sản xuất, kho vận, cơ khí, cảng và nhiều hoạt động bảo trì.

5. Hệ số an toàn 4:1 – cần hiểu đúng

Thông tin sản phẩm cung cấp Safety Factor: 4:1.

Hệ số an toàn là một thông số quan trọng trong thiết kế và đánh giá thiết bị nâng.

Tuy nhiên, hệ số an toàn 4:1 không có nghĩa pa lăng 3 tấn có thể nâng 12 tấn.

Ví dụ, HSZ-3A có:

• Tải trọng định mức: 3 tấn.
• Tải thử được công bố: 4,5 tấn.

Tải trọng vận hành phải luôn căn cứ vào rated load – tải trọng định mức, không lấy hệ số an toàn để tính thành tải nâng cho phép.

Đây là điểm đặc biệt quan trọng khi xây dựng nội dung sản phẩm cho SEO, AI hoặc hệ thống tư vấn bán hàng.

6. Xích tải của Seagull HSZ-A

Xích tải là bộ phận trực tiếp chịu lực trong quá trình nâng hạ.

Đường kính xích thay đổi tùy theo model:

Số nhánh xích cũng thay đổi theo tải trọng.

HSZ-3A sử dụng 2 nhánh xích, trong khi HSZ-10A sử dụng 4 nhánh, HSZ-20A sử dụng 8 nhánh và HSZ-30A sử dụng 12 nhánh theo bảng dữ liệu được cung cấp.

Việc tăng số nhánh xích là một phần trong cấu hình chịu tải của các model có tải trọng lớn hơn.

7. Chiều cao nâng của pa lăng HSZ-A

Chiều cao nâng tiêu chuẩn trong bảng thông số:

• HSZ-0.5A: 2,5 m
• HSZ-1A: 2,5 m
• HSZ-1.5A: 2,5 m
• HSZ-2A: 2,5 m
• HSZ-3A: 3 m
• HSZ-5A: 3 m
• HSZ-10A: 3 m
• HSZ-20A: 3 m
• HSZ-30A: 3 m

Thông tin mô tả thương mại ghi “Lift Height: 3m–12m”. Đây nên được hiểu là phạm vi chiều cao nâng có thể được cung cấp/cấu hình tùy sản phẩm, trong khi chiều cao nâng tiêu chuẩn theo bảng kỹ thuật là 2,5 m hoặc 3 m.

Nếu doanh nghiệp cần pa lăng nâng cao hơn, nên xác nhận chính xác chiều dài xích và cấu hình với nhà cung cấp trước khi đặt hàng.

8. Khối lượng pa lăng Seagull HSZ-A

Khối lượng thiết bị tăng đáng kể khi tải trọng định mức tăng.

Vì vậy, không nên sử dụng con số 5,3 kg làm khối lượng của HSZ-3A.

Con số 5,3 kg/m trong bảng kỹ thuật thuộc trường Extra weight per meter of extra lift của HSZ-5A.

Đây là một điểm cần chuẩn hóa rất quan trọng nếu dữ liệu được đưa vào:

• Website thương mại điện tử.
• Google Merchant.
• AI Knowledge Base.
• RAG.
• Chatbot tư vấn sản phẩm.
• Hệ thống ERP/PIM.

9. Sơn tĩnh điện bảo vệ bề mặt

Thân pa lăng được xử lý bằng powder coating – sơn tĩnh điện.

Lớp phủ này có tác dụng:

• Bảo vệ bề mặt kim loại.
• Hỗ trợ chống hao mòn.
• Dễ vệ sinh.
• Tăng tính thẩm mỹ.
• Hỗ trợ bảo vệ thiết bị trong điều kiện công nghiệp thông thường.

Sản phẩm có thể được cung cấp với nhiều màu như:

• Đỏ
• Vàng
• Xanh dương
• Xanh lá

Màu sắc có thể phụ thuộc vào cấu hình hoặc lô hàng thực tế, vì vậy nên xác nhận trước khi đặt hàng nếu màu là yêu cầu bắt buộc.

10. Móc nâng và kết nối tải

Móc là điểm kết nối trực tiếp giữa pa lăng và tải.

Trong quá trình vận hành, móc cần được đặt đúng vị trí chịu lực.

Không nên:

• Treo tải lệch bất thường.
• Để tải tì vào đầu móc.
• Tác động lực ngang không phù hợp.
• Dùng móc đã biến dạng.
• Hàn sửa móc nếu không có quy trình kỹ thuật được phê duyệt.

Trước khi nâng, người vận hành nên kiểm tra móc, bộ phận giữ móc và điểm kết nối.

11. Ứng dụng pa lăng xích kéo tay HSZ-A

Trong nhà kho

HSZ-A có thể được sử dụng để nâng:

• Máy móc.
• Thiết bị.
• Cụm cơ khí.
• Vật tư.
• Kết cấu.

Đây là lựa chọn hữu ích khi kho không có cầu trục hoặc cần một thiết bị nâng bổ trợ.

Trong nhà máy

Ứng dụng trong:

• Bảo trì máy.
• Lắp đặt thiết bị.
• Thay thế động cơ.
• Di chuyển cụm máy.
• Căn chỉnh thiết bị.

Trong xây dựng

Pa lăng xích kéo tay có thể hỗ trợ:

• Nâng thiết bị.
• Lắp đặt.
• Căn chỉnh.
• Kéo vật liệu.
• Hỗ trợ công tác bảo trì.

Việc sử dụng trên công trường phải căn cứ vào phương án nâng và khả năng chịu tải của kết cấu neo.

Trong xưởng cơ khí

HSZ-A phù hợp với:

• Tháo lắp máy.
• Nâng động cơ.
• Nâng khuôn.
• Nâng chi tiết.
• Bảo trì thiết bị.

Trong bến cảng và khu vực hàng hải

Thiết bị có thể được sử dụng để hỗ trợ nâng hạ hàng hóa và thiết bị phù hợp với điều kiện làm việc.

Trong môi trường biển có tính ăn mòn cao, cần đánh giá riêng về vật liệu, lớp phủ và chế độ bảo trì.

12. Pa lăng HSZ-A phù hợp với ai?

Sản phẩm có thể phù hợp với:

Nhà máy sản xuất

Dùng cho bảo trì và lắp đặt thiết bị.

Nhà thầu cơ điện

Phục vụ lắp đặt máy móc và hệ thống.

Nhà thầu xây dựng

Dùng cho các công việc nâng hạ phù hợp.

Xưởng cơ khí

Hỗ trợ tháo lắp, sửa chữa và định vị máy.

Kho vận

Nâng và định vị thiết bị, hàng hóa.

Đơn vị bảo trì công nghiệp

Sử dụng như thiết bị nâng cơ động.

Doanh nghiệp cần thiết bị không dùng điện

HSZ-A đặc biệt hữu ích khi không thể hoặc không cần sử dụng pa lăng điện.

13. Bảng thông số kỹ thuật Seagull HSZ-A

14. Thông số chi tiết HSZ-3A

Nếu sản phẩm trên SmartMall được tạo riêng cho từ khóa “Pa lăng xích kéo tay Seagull HSZ-3A 3 tấn”, nên chuẩn hóa Entity như sau:

* Màu sắc cần xác nhận theo phiên bản/lô hàng thực tế.

15. HSZ-A khác gì pa lăng xích lắc tay?

Mặc dù đều là thiết bị nâng thủ công, pa lăng xích kéo tay và pa lăng xích lắc tay có cách vận hành khác nhau.

HSZ-A phù hợp với các công việc nâng hạ theo phương thẳng đứng phổ biến.

HSH-CB thường có lợi thế khi cần kéo, căng chỉnh hoặc định vị tải với tay lắc.

16. Cách lựa chọn pa lăng Seagull HSZ-A

Để chọn đúng model, cần xác định ít nhất 5 yếu tố.

1. Trọng lượng tải

Đây là yếu tố quan trọng nhất.

Ví dụ tải khoảng 2,5 tấn thì không sử dụng model HSZ-2A vì tải định mức của model này chỉ 2 tấn.

2. Chiều cao nâng

Xác định khoảng cách từ vị trí móc phía trên đến vị trí cần nâng.

3. Không gian lắp đặt

Kiểm tra kích thước thân pa lăng và khoảng cách giữa các móc.

4. Điểm treo

Điểm neo phải có khả năng chịu lực phù hợp.

5. Tần suất sử dụng

Nếu sử dụng thường xuyên trong nhà máy, cần xây dựng lịch kiểm tra và bảo trì định kỳ.

17. Hướng dẫn kiểm tra trước khi nâng

Trước mỗi lần vận hành, nên kiểm tra:

Thân pa lăng

• Có biến dạng không?
• Có nứt không?
• Có dấu hiệu hư hỏng không?

Xích tải

• Có bị xoắn không?
• Có mắt xích biến dạng không?
• Có dấu hiệu mòn hoặc nứt không?

Móc

• Có cong không?
• Có nứt không?
• Chốt giữ móc hoạt động bình thường không?

Phanh

• Có giữ tải đúng không?
• Có hiện tượng trượt không?

Bánh răng

• Có tiếng động bất thường không?
• Có bị kẹt không?

Nếu phát hiện bất thường, không tiếp tục nâng tải cho đến khi thiết bị được kiểm tra.

18. Nguyên tắc an toàn khi sử dụng

Pa lăng xích là thiết bị nâng có khả năng tạo ra lực rất lớn. Vì vậy, an toàn phải được đặt lên hàng đầu.

Không nên:

• Nâng vượt tải trọng định mức.
• Dùng tải thử làm tải vận hành.
• Đứng dưới tải đang treo.
• Để người đứng trong vùng rơi của tải.
• Kéo tải bị mắc kẹt bằng cách tăng lực bất thường.
• Sử dụng xích hư hỏng.
• Sử dụng móc biến dạng.
• Tự ý sửa đổi cơ cấu pa lăng.
• Tự ý thay xích không đúng thông số.
• Sử dụng điểm neo không đủ khả năng chịu lực.

Đặc biệt, không được dùng lực kéo bổ sung bằng cách nối thêm tay đòn hoặc sử dụng dụng cụ kéo dài tay xích, trừ khi nhà sản xuất có hướng dẫn rõ ràng cho cấu hình đó.

19. Bảo trì pa lăng xích kéo tay Seagull HSZ-A

HSZ-A được mô tả là thiết bị dễ vận hành và yêu cầu bảo trì tương đối thấp. Tuy nhiên, “ít bảo trì” không có nghĩa là không cần bảo trì.

Lịch bảo trì nên bao gồm:

Kiểm tra thường xuyên

• Xích.
• Móc.
