Pa lăng xích kéo tay 0.5–30 tấn Seagull HSZ-D – Giải pháp nâng hạ cơ khí bền bỉ cho nhà máy, công trường và kho vận

Pa lăng xích kéo tay Seagull HSZ-D 0,5–30 tấn – Giải pháp nâng hạ cơ khí bền bỉ cho nhà máy, công trường và kho vận

Pa lăng xích kéo tay Seagull HSZ-D là dòng thiết bị nâng hạ cơ khí được thiết kế cho các công việc nâng, hạ và định vị tải trọng trong nhà máy, xưởng cơ khí, công trường xây dựng, kho hàng, khu vực bảo trì máy móc và nhiều môi trường công nghiệp khác. Dòng HSZ-D cung cấp dải tải trọng từ 0,5 tấn đến 30 tấn, giúp doanh nghiệp dễ dàng lựa chọn cấu hình phù hợp với từng nhu cầu nâng hạ.

Với kết cấu thép chắc chắn, xích tải Grade 80, hệ thống phanh kép tự động, móc rèn dập và lớp sơn tĩnh điện bảo vệ bề mặt, Seagull HSZ-D hướng đến sự ổn định, độ bền và khả năng vận hành an toàn trong điều kiện làm việc công nghiệp.

Dòng sản phẩm gồm nhiều model từ HSZ-0.5D, HSZ-1D, HSZ-1.5D, HSZ-2D, HSZ-3D, HSZ-5D, HSZ-10D, HSZ-20D đến HSZ-30D, đáp ứng các nhu cầu nâng hạ từ tải trọng nhỏ đến tải trọng rất lớn.

1. Pa lăng xích kéo tay Seagull HSZ-D là gì?

Pa lăng xích kéo tay hay Manual Chain Block là thiết bị nâng hạ sử dụng sức người để tạo lực kéo thông qua hệ thống bánh xích, bánh răng và xích tải. Khi người vận hành kéo xích tay, cơ cấu truyền động bên trong sẽ khuếch đại lực và truyền mô-men đến bánh xích tải, từ đó làm dây xích tải di chuyển và nâng hoặc hạ vật.

Khác với pa lăng điện, pa lăng xích kéo tay không cần nguồn điện để vận hành. Đây là ưu điểm quan trọng khi sử dụng tại những vị trí không có điện, khu vực ngoài trời, công trường, khu vực bảo trì hoặc các vị trí cần một thiết bị nâng hạ cơ động.

Seagull HSZ-D được phát triển theo hướng kết cấu chắc chắn, thiết kế tương đối nhỏ gọn và có khả năng lựa chọn tải trọng đa dạng. Tùy model, tải trọng định mức từ 500 kg đến 30.000 kg.

Thiết bị thường được kết hợp với:

• Dầm cầu trục.

• Dầm I hoặc dầm H phù hợp.

• Xe con di chuyển pa lăng.

• Khung nâng.

• Giá treo.

• Móc cẩu.

• Thiết bị nâng hạ và phụ kiện lifting khác.

Khi sử dụng, pa lăng phải được treo trên một điểm nâng có khả năng chịu tải phù hợp với tải trọng làm việc và phải tuân thủ quy trình vận hành, kiểm tra thiết bị nâng hạ.

2. Ưu điểm nổi bật của Seagull HSZ-D

Dải tải trọng từ 0,5 đến 30 tấn

Một trong những ưu điểm lớn của dòng HSZ-D là có nhiều model với tải trọng khác nhau. Người dùng có thể lựa chọn thiết bị từ các công việc nâng hạ tương đối nhẹ cho đến các ứng dụng công nghiệp tải trọng lớn.

Các model bao gồm:

• HSZ-0.5D – 0,5 tấn.

• HSZ-1D – 1 tấn.

• HSZ-1.5D – 1,5 tấn.

• HSZ-2D – 2 tấn.

• HSZ-3D – 3 tấn.

• HSZ-5D – 5 tấn.

• HSZ-10D – 10 tấn.

• HSZ-20D – 20 tấn.

• HSZ-30D – 30 tấn.

Nhờ đó, Seagull HSZ-D có thể được sử dụng trong nhiều lĩnh vực từ kho vận, cơ khí, xây dựng đến bảo trì và lắp đặt thiết bị công nghiệp.

3. Xích tải Grade 80

Xích tải là một trong những bộ phận quan trọng nhất của pa lăng xích. Seagull HSZ-D sử dụng xích tải Grade 80, với đường kính xích thay đổi theo từng model.

Theo bảng thông số kỹ thuật:

• HSZ-0.5D sử dụng xích tải đường kính 5 mm.

• HSZ-1D sử dụng xích tải 6 mm.

• HSZ-1.5D sử dụng xích tải 7,1 mm.

• HSZ-2D sử dụng xích tải 8 mm.

• HSZ-3D sử dụng xích tải 10 mm.

• HSZ-5D sử dụng xích tải 9 mm.

• HSZ-10D sử dụng xích tải 9 mm.

• HSZ-20D sử dụng xích tải 9 mm.

• HSZ-30D sử dụng xích tải 10 mm.

Số nhánh xích cũng tăng theo tải trọng của thiết bị. Các model tải trọng lớn sử dụng nhiều nhánh xích nhằm đáp ứng yêu cầu truyền lực của hệ thống nâng.

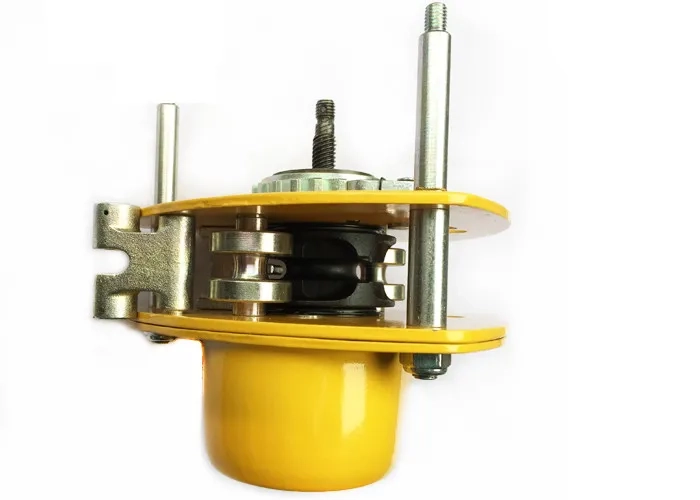

4. Hệ thống phanh kép tự động

Seagull HSZ-D được trang bị automatic double-pawl braking system, tức hệ thống phanh kép tự động sử dụng hai cơ cấu cóc hãm.

Đây là bộ phận đóng vai trò quan trọng trong việc kiểm soát tải khi nâng hạ.

Khi người vận hành ngừng tác động lên xích kéo, cơ cấu phanh giúp giữ tải tại vị trí tương ứng thay vì để tải tự do dịch chuyển xuống.

Thiết kế phanh kép giúp tăng khả năng kiểm soát tải và tạo thêm mức độ tin cậy trong quá trình vận hành.

Dòng sản phẩm cũng sử dụng đĩa phanh không chứa amiăng (asbestos-free brake discs), phù hợp với định hướng sử dụng vật liệu an toàn hơn trong hệ thống phanh.

Lưu ý an toàn: Hệ thống phanh không thay thế cho quy trình an toàn khi nâng hạ. Không đứng dưới tải đang treo, không vượt quá tải trọng định mức và phải kiểm tra tình trạng thiết bị trước khi sử dụng.

5. Móc nâng rèn dập chắc chắn

Móc nâng là bộ phận trực tiếp liên kết pa lăng với tải hoặc thiết bị treo tải.

HSZ-D sử dụng móc và giá móc được rèn dập (drop forged hooks and hook holders) nhằm tạo kết cấu có độ bền cơ học cao.

Móc nâng cần được kiểm tra thường xuyên để phát hiện:

• Biến dạng.

• Nứt.

• Mòn.

• Ăn mòn.

• Hư hỏng chốt móc.

• Các dấu hiệu quá tải.

• Biến dạng bất thường tại miệng móc.

Trong quá trình sử dụng, tải phải được đặt đúng vị trí trong lòng móc. Không được móc tải vào đầu mút của móc hoặc sử dụng thiết bị khi móc có dấu hiệu biến dạng.

6. Kết cấu thép và lớp sơn tĩnh điện

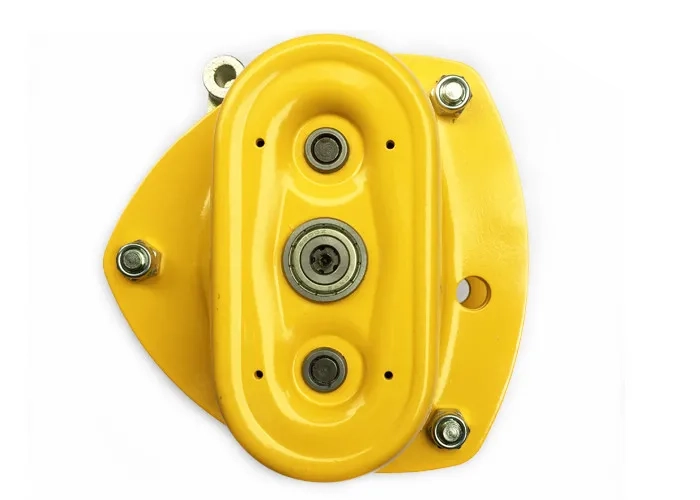

Seagull HSZ-D sử dụng kết cấu thép với phần vỏ, nắp bánh răng và các tấm bên được thiết kế chắc chắn.

Theo thông tin kỹ thuật của sản phẩm, độ dày của sheet cover, gear cover và side plates được tăng cường nhằm cải thiện độ chắc chắn của kết cấu.

Bề mặt sản phẩm được xử lý bằng powder coating – sơn tĩnh điện.

Lớp phủ này giúp bảo vệ bề mặt kim loại trước các tác động trong quá trình sử dụng như:

• Trầy xước thông thường.

• Mài mòn bề mặt.

• Độ ẩm.

• Tác động môi trường.

• Oxy hóa và ăn mòn bề mặt ở mức phù hợp với điều kiện sử dụng.

HSZ-D có thể được cung cấp với nhiều màu sắc như:

Đỏ – Vàng – Xanh dương – Xanh lá.

Điều này cũng giúp doanh nghiệp lựa chọn màu phù hợp với hệ thống nhận diện hoặc phân khu thiết bị trong nhà máy.

7. Thiết kế phù hợp cho không gian làm việc hạn chế

Pa lăng xích kéo tay Seagull HSZ-D có thiết kế tương đối nhỏ gọn so với khả năng tải của thiết bị.

Đây là ưu điểm quan trọng khi thiết bị được sử dụng tại:

• Xưởng cơ khí.

• Nhà máy.

• Kho hàng.

• Công trường.

• Khu vực bảo trì.

• Không gian máy móc có diện tích hạn chế.

• Khu vực không thuận tiện để sử dụng thiết bị nâng chạy điện.

Người vận hành có thể điều khiển việc nâng và hạ thông qua xích kéo tay mà không cần sử dụng động cơ điện.

8. Kiểm tra tải và khả năng chịu tải

Theo thông tin kỹ thuật được cung cấp, Seagull HSZ-D thực hiện:

• Static test: 4 lần tải định mức.

• Running test: 1,5 lần tải định mức.

Ví dụ, đối với model HSZ-5D có tải trọng định mức 5 tấn, tải thử tĩnh theo dữ liệu sản phẩm là 7,5 tấn, tương ứng 1,5 lần tải định mức trong bảng thông số được cung cấp.

Đối với HSZ-30D, tải định mức là 30 tấn và tải thử được ghi nhận là 37,5 tấn.

Các thông số kiểm tra này cần được hiểu theo tài liệu kỹ thuật và tiêu chuẩn thử nghiệm của nhà sản xuất. Không nên đồng nhất tải thử với tải trọng làm việc an toàn của sản phẩm.

Tải trọng làm việc phải luôn được giới hạn ở tải định mức của đúng model.

9. Bảng thông số kỹ thuật Seagull HSZ-D

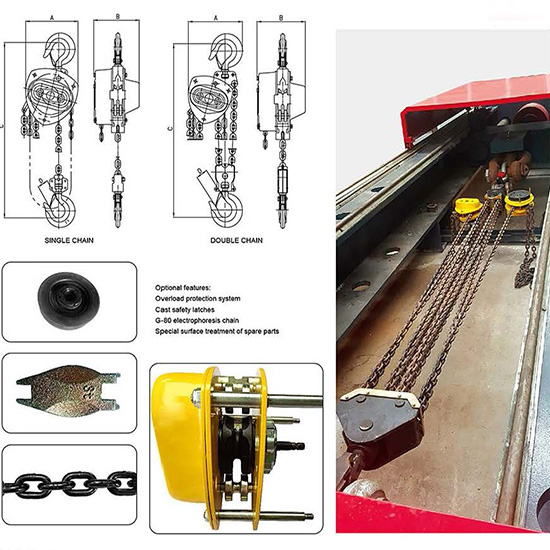

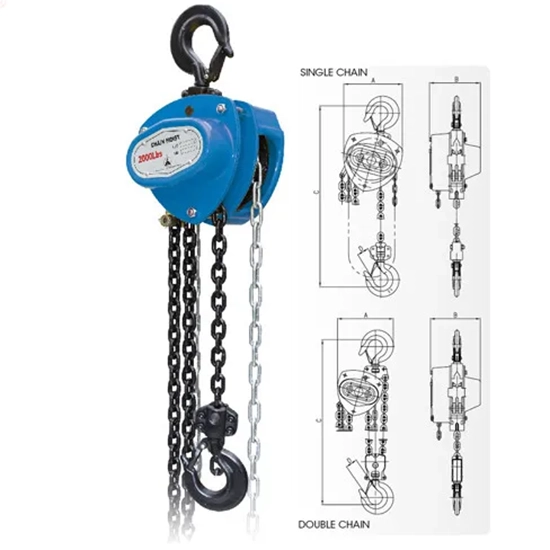

Kích thước chính

Thông số kích thước A, B, C, D của từng model thay đổi theo tải trọng. Khi lựa chọn sản phẩm, khách hàng nên xác định trước:

1. Tải trọng cần nâng.

2. Chiều cao nâng.

3. Không gian lắp đặt.

4. Kích thước điểm treo.

5. Kết cấu dầm hoặc giá treo.

6. Phương án di chuyển tải.

7. Điều kiện môi trường.

Đối với những dự án nâng hạ tải trọng lớn, nên cung cấp bản vẽ hoặc thông số kết cấu điểm treo để được tư vấn model phù hợp.

10. Ứng dụng của pa lăng xích kéo tay Seagull HSZ-D

Nhà máy và xưởng sản xuất

HSZ-D có thể sử dụng để nâng, hạ hoặc định vị máy móc, khuôn, thiết bị và các cụm chi tiết cơ khí trong quá trình lắp đặt hoặc bảo trì.

Xưởng cơ khí

Trong xưởng gia công cơ khí, pa lăng xích được sử dụng để di chuyển các chi tiết có trọng lượng lớn mà không cần đầu tư hệ thống nâng hạ cố định cho từng vị trí.

Công trường xây dựng

Pa lăng xích kéo tay có thể hỗ trợ nâng các vật liệu, thiết bị và cấu kiện tại những vị trí không thuận tiện để đưa thiết bị nâng điện vào.

Kho hàng và logistics

Thiết bị có thể được sử dụng trong hoạt động nâng hạ, định vị hàng hóa hoặc hỗ trợ bốc dỡ khi có điểm treo phù hợp.

Bảo trì máy móc

Trong quá trình tháo lắp động cơ, hộp số, máy bơm, van công nghiệp hoặc các cụm máy, pa lăng giúp kiểm soát quá trình nâng hạ và định vị thiết bị.

Cảng và khu vực bốc dỡ

Các model tải trọng phù hợp có thể được sử dụng cho một số công việc nâng hạ hàng hóa tại khu vực bến cảng, kho cảng hoặc điểm trung chuyển, với điều kiện điểm treo và thiết bị nâng đáp ứng yêu cầu kỹ thuật.

Ngành khai khoáng

Đối với môi trường khai khoáng, pa lăng xích có thể được sử dụng trong các hoạt động bảo trì và lắp đặt thiết bị. Cần lựa chọn cấu hình phù hợp với môi trường làm việc cụ thể.

11. Vì sao nên lựa chọn HSZ-D thay vì pa lăng điện?

Pa lăng điện phù hợp khi cần nâng hạ thường xuyên với tốc độ cao và giảm sức lao động. Tuy nhiên, pa lăng xích kéo tay lại có những ưu điểm riêng.

Không phụ thuộc nguồn điện

HSZ-D có thể vận hành mà không cần điện. Đây là lợi thế tại công trường hoặc các khu vực chưa có hệ thống điện phù hợp.

Kết cấu cơ khí đơn giản

Không sử dụng động cơ điện, tủ điều khiển hay hệ thống điện phức tạp giúp thiết bị thuận tiện trong nhiều tình huống bảo trì cơ khí.

Dễ triển khai

Thiết bị có thể được treo tại điểm nâng phù hợp và sử dụng ngay sau khi kiểm tra.

Phù hợp cho công việc nâng hạ không liên tục

Đối với các công việc như sửa chữa máy, thay thế linh kiện, lắp đặt thiết bị hoặc nâng hạ theo từng đợt, pa lăng xích kéo tay là một lựa chọn thực tế.

12. Hướng dẫn lựa chọn model HSZ-D

Không nên chọn pa lăng chỉ dựa vào khối lượng hàng hóa. Cần xem xét toàn bộ điều kiện nâng.

Tải 500 kg

Có thể lựa chọn HSZ-0.5D khi tải làm việc thực tế nằm trong giới hạn 0,5 tấn.

Tải 1 tấn

HSZ-1D phù hợp cho nhu cầu nâng tải định mức 1 tấn.

Tải 1,5–2 tấn

Có thể lựa chọn HSZ-1.5D hoặc HSZ-2D tùy tải thực tế.

Tải 3–5 tấn

Các model HSZ-3D và HSZ-5D phù hợp cho nhóm ứng dụng công nghiệp nặng hơn.

Tải 10–30 tấn

Các model HSZ-10D, HSZ-20D và HSZ-30D dành cho nhu cầu nâng tải trọng rất lớn và cần được tư vấn kỹ về kết cấu treo, số nhánh xích, không gian lắp đặt và điều kiện vận hành.

13. An toàn khi sử dụng pa lăng xích HSZ-D

Pa lăng là thiết bị nâng hạ có khả năng gây nguy hiểm nghiêm trọng nếu sử dụng sai quy trình. Vì vậy, người vận hành cần tuân thủ các nguyên tắc cơ bản.

Không vượt quá tải trọng định mức.

Model 2 tấn chỉ được sử dụng cho tải làm việc phù hợp với giới hạn của model 2 tấn. Không được lấy tải thử làm tải làm việc.

Không đứng hoặc đi bên dưới tải treo.

Khu vực bên dưới tải phải được kiểm soát để tránh người không có nhiệm vụ đi vào.

Kiểm tra trước mỗi ca làm việc.

Cần kiểm tra xích tải, móc, chốt móc, phanh, bánh xích, xích kéo, thân pa lăng và các bộ phận liên quan.

Không sử dụng xích bị biến dạng hoặc hư hỏng.

Nếu xích có dấu hiệu nứt, biến dạng, mòn bất thường hoặc ăn mòn nghiêm trọng, phải ngừng sử dụng và đánh giá kỹ thuật.

Không kéo lệch tải.

Pa lăng nên được bố trí sao cho hướng nâng phù hợp với thiết kế của thiết bị. Không sử dụng pa lăng để kéo ngang nếu cấu hình không được thiết kế cho mục đích này.

Không nâng tải bị kẹt.

Nếu tải không thể di chuyển, không tiếp tục tăng lực kéo để cố nâng tải. Cần xác định nguyên nhân trước khi tiếp tục.

14. Bảo dưỡng Seagull HSZ-D

Để duy trì hiệu suất và tuổi thọ thiết bị, pa lăng cần được kiểm tra và bảo dưỡng theo tần suất phù hợp với cường độ sử dụng.

Các nội dung cần quan tâm gồm:

• Kiểm tra xích tải.

• Kiểm tra xích kéo.

• Kiểm tra móc trên và móc dưới.

• Kiểm tra chốt móc.

• Kiểm tra hệ thống phanh.

• Kiểm tra bánh răng.

• Kiểm tra bánh xích.

• Kiểm tra vỏ và nắp bảo vệ.

• Kiểm tra tình trạng bôi trơn.

• Kiểm tra dấu hiệu ăn mòn.

• Kiểm tra biến dạng do quá tải.

Đặc biệt với các model tải trọng lớn như HSZ-10D, HSZ-20D và HSZ-30D, công tác kiểm tra định kỳ cần được thực hiện nghiêm túc theo hướng dẫn của nhà sản xuất và quy định an toàn nâng hạ áp dụng tại nơi làm việc.

15. Đóng gói và bảo quản

Seagull HSZ-D có thể được cung cấp với hai phương án đóng gói:

Thùng carton: phù hợp khi ưu tiên phương án đóng gói gọn, nhẹ và tiết kiệm.

Thùng gỗ: phù hợp với các lô hàng cần tăng khả năng bảo vệ trong quá trình vận chuyển và lưu kho, đặc biệt với các model có tải trọng và khối lượng lớn.

Khi bảo quản, nên đặt pa lăng tại nơi khô ráo, tránh tiếp xúc lâu dài với nước, hóa chất ăn mòn hoặc môi trường có điều kiện vượt quá khả năng bảo vệ bề mặt của sản phẩm.

16. Seagull HSZ-D – lựa chọn cho hệ thống nâng hạ công nghiệp

Trong các nhà máy, công trường và xưởng cơ khí, không phải mọi vị trí đều cần một hệ thống cầu trục hoặc pa lăng điện cố định. Có nhiều tình huống chỉ cần một thiết bị nâng cơ khí có thể treo tại điểm phù hợp và vận hành bằng sức người.

Đây chính là nhóm ứng dụng mà pa lăng xích kéo tay Seagull HSZ-D có thể phát huy lợi thế.

Dải tải trọng từ 0,5 đến 30 tấn cho phép doanh nghiệp xây dựng danh mục thiết bị nâng tương đối đồng nhất từ tải nhẹ đến tải nặng. Kết hợp với xích tải Grade 80, phanh kép tự động, móc rèn dập, kết cấu thép và lớp sơn tĩnh điện, HSZ-D hướng đến yêu cầu sử dụng trong môi trường công nghiệp.

Đối với doanh nghiệp mua sắm thiết bị, việc lựa chọn đúng model không chỉ dựa trên tải trọng. Cần đồng thời đánh giá điểm treo, chiều cao nâng, kích thước không gian, số nhánh xích, tần suất sử dụng và điều kiện môi trường.

17. Câu hỏi thường gặp về pa lăng xích Seagull HSZ-D

Pa lăng Seagull HSZ-D nâng được bao nhiêu tấn?

Dòng HSZ-D theo bảng thông số được cung cấp có các model từ 0,5 tấn đến 30 tấn.

HSZ-D có cần điện không?

Không. Đây là manual chain block, vận hành bằng xích kéo tay và không cần nguồn điện.

HSZ-D sử dụng loại xích nào?

Sản phẩm sử dụng xích tải Grade 80, đường kính thay đổi tùy model.

HSZ-D có phanh không?

Có. Sản phẩm được trang bị hệ thống phanh kép tự động.

HSZ-D có những màu nào?

Sản phẩm có thể được cung cấp với các màu đỏ, vàng, xanh dương và xanh lá, tùy cấu hình và nguồn cung.

HSZ-D có phù hợp cho công trường không?

Có thể sử dụng trong các ứng dụng nâng hạ tại công trường nếu điểm treo, tải trọng, điều kiện làm việc và phương án vận hành đáp ứng yêu cầu an toàn.

HSZ-D 30 tấn có dùng cho mọi tải 30 tấn không?

Không nên hiểu như vậy. Tải trọng định mức 30 tấn là giới hạn làm việc của đúng model trong điều kiện thiết kế. Toàn bộ hệ thống nâng, bao gồm điểm treo, kết cấu đỡ, móc, phụ kiện và phương án nâng, đều phải đáp ứng yêu cầu tương ứng.

18. Kết luận

Pa lăng xích kéo tay Seagull HSZ-D là giải pháp nâng hạ cơ khí hướng đến các ứng dụng công nghiệp cần thiết bị không phụ thuộc nguồn điện, kết cấu chắc chắn và có nhiều lựa chọn tải trọng.

Với dải model từ HSZ-0.5D đến HSZ-30D, sản phẩm đáp ứng nhiều nhu cầu từ nâng hạ 500 kg đến tải trọng 30 tấn. Các đặc điểm như xích tải Grade 80, phanh kép tự động, đĩa phanh không amiăng, móc rèn dập, kết cấu thép, nắp bảo vệ chắc chắn và sơn tĩnh điện giúp HSZ-D trở thành một lựa chọn đáng cân nhắc cho nhà máy, xưởng cơ khí, kho vận, xây dựng, bảo trì máy móc và các ứng dụng nâng hạ công nghiệp.

Khi mua pa lăng Seagull HSZ-D, khách hàng nên xác định rõ tải trọng cần nâng, chiều cao nâng, điều kiện điểm treo, tần suất sử dụng và môi trường làm việc để lựa chọn đúng model. Đối với tải trọng lớn từ 10 tấn trở lên, nên cung cấp đầy đủ thông tin kỹ thuật của hệ thống treo để được tư vấn cấu hình phù hợp.

Seagull HSZ-D – Pa lăng xích kéo tay đa tải trọng cho nhu cầu nâng hạ công nghiệp từ 0,5 đến 30 tấn.
