Nam Châm Cẩu Hàng KENBO PML-VIP – Nam Châm Nâng Thép Vĩnh Cửu 1–3 Tấn

NAM CHÂM CẨU HÀNG KENBO PML-VIP – NAM CHÂM NÂNG THÉP VĨNH CỬU 1–3 TẤN

Nam châm cẩu hàng KENBO PML-VIP là dòng nam châm nâng vĩnh cửu (Permanent Magnetic Lifter) được thiết kế để nâng, di chuyển và xếp dỡ các vật liệu thép có tính từ như thép tấm, thép tròn, phôi thép và các chi tiết kim loại phù hợp.

Dòng PML-VIP sử dụng vật liệu từ tính hiệu suất cao NdFeB (Neodymium-Iron-Boron) làm thành phần cốt lõi của hệ thống tạo lực hút. Người vận hành điều khiển trạng thái hút/nhả thông qua tay gạt cơ khí, không cần nguồn điện bên ngoài.

Với thiết kế đáy dạng chữ V, PML-VIP có khả năng thích ứng với cả vật liệu dạng phẳng và dạng tròn. Đây là giải pháp phù hợp cho các công việc nâng hạ vật liệu thép trong nhà máy cơ khí, xưởng gia công, nhà máy khuôn mẫu, kho thép, ngành đóng tàu, logistics, vận chuyển và các cơ sở sản xuất công nghiệp.

Dòng sản phẩm hiện có các model PML-10VIP, PML-20VIP và PML-30VIP, tương ứng tải trọng nâng được công bố 1.000 kg, 2.000 kg và 3.000 kg.

Lưu ý kỹ thuật: Tải trọng nâng thực tế của nam châm phụ thuộc vào loại vật liệu, chiều dày, diện tích tiếp xúc, độ phẳng bề mặt, khe hở, lớp phủ, tình trạng bề mặt và điều kiện nâng. Tải trọng danh nghĩa của model không nên được hiểu là tải áp dụng cho mọi điều kiện làm việc.

1. Nam châm cẩu hàng KENBO PML-VIP là gì?

KENBO PML-VIP là thiết bị nâng sử dụng nam châm vĩnh cửu để tạo lực hút giữ vật liệu sắt thép trong quá trình nâng hạ.

Thay vì sử dụng dây đai, dây xích hoặc móc trực tiếp vào vật liệu, người vận hành đặt phần đáy nam châm lên bề mặt vật nâng và sử dụng tay gạt để kích hoạt hệ thống từ.

Thiết bị đặc biệt phù hợp với những công việc thường xuyên phải:

• Nâng thép tấm.
• Nâng thép tròn.
• Nâng phôi thép.
• Di chuyển chi tiết thép.
• Nâng vật liệu trong xưởng cơ khí.
• Xếp dỡ thép trong kho.
• Cấp phôi cho máy gia công.
• Di chuyển vật liệu giữa các công đoạn sản xuất.

Một trong những ưu điểm quan trọng của PML-VIP là không cần nguồn điện để tạo và duy trì lực hút theo nguyên lý nam châm vĩnh cửu.

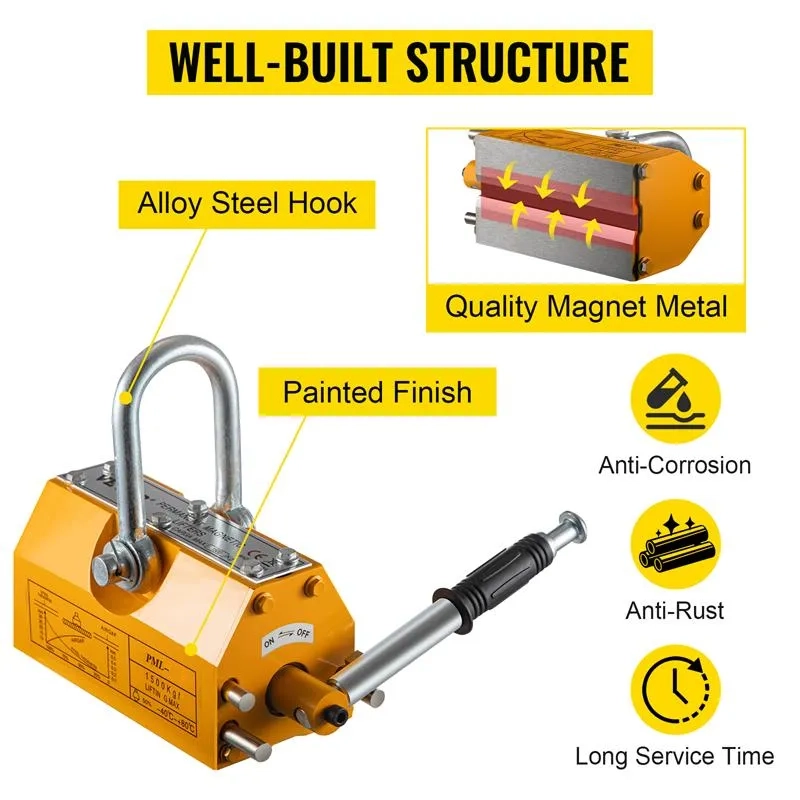

2. Nguyên lý hoạt động của KENBO PML-VIP

PML-VIP sử dụng hệ thống nam châm vĩnh cửu với vật liệu từ tính hiệu suất cao NdFeB.

Bên trong thiết bị là hệ thống từ được điều khiển bằng tay gạt.

Khi xoay tay gạt về vị trí hút, hệ thống từ tạo đường dẫn từ qua phần đáy thiết bị đến vật liệu thép.

Khi chuyển sang vị trí nhả theo đúng quy trình, đường dẫn từ được thay đổi và lực hút tại bề mặt làm việc được giải phóng.

Nguyên lý này tạo ra một thiết bị nâng:

• Không cần nguồn điện.
• Không cần dây cấp nguồn.
• Dễ di chuyển.
• Dễ thao tác.
• Có thể sử dụng độc lập.
• Có thể tích hợp vào hệ thống nâng phù hợp.

Đây cũng là lý do nam châm nâng vĩnh cửu được sử dụng rộng rãi trong các công việc material handling trong ngành cơ khí và gia công kim loại.

3. Nam châm NdFeB hiệu suất cao

KENBO PML-VIP sử dụng NdFeB – Neodymium Iron Boron, một loại vật liệu nam châm vĩnh cửu có năng lượng từ cao.

Việc sử dụng vật liệu từ tính hiệu suất cao giúp thiết bị đạt được lực hút lớn trong một thiết kế tương đối nhỏ gọn.

Nhờ đó, PML-VIP có thể mang lại sự cân bằng giữa:

Lực hút → kích thước → trọng lượng → khả năng cơ động → hiệu suất nâng hạ.

Đây là yếu tố đặc biệt hữu ích trong các nhà máy và xưởng gia công, nơi thiết bị phải thường xuyên di chuyển giữa nhiều vị trí.

4. Không phụ thuộc nguồn điện

Một ưu điểm nổi bật của nam châm cẩu KENBO PML-VIP là không cần sử dụng điện để vận hành lực hút.

Điều này mang lại nhiều lợi ích thực tế:

• Không cần dây điện.
• Không cần ổ cắm tại vị trí nâng.
• Không cần pin vận hành.
• Giảm chi phí năng lượng.
• Dễ di chuyển giữa các khu vực.
• Phù hợp với kho và xưởng có nhiều vị trí nâng.
• Không phụ thuộc vào hệ thống điện của nhà máy.

Đặc biệt, đối với nam châm điện, mất nguồn có thể ảnh hưởng trực tiếp đến khả năng giữ tải. Với PML-VIP, lực hút được tạo bởi hệ thống nam châm vĩnh cửu theo thiết kế của thiết bị.

Tuy nhiên, không sử dụng điện không có nghĩa là thiết bị có thể vận hành mà không cần kiểm tra. Các thành phần chịu lực và cơ cấu khóa vẫn phải được kiểm tra định kỳ.

5. Thiết kế đáy chữ V – nâng được thép tấm và thép tròn

Một trong những điểm đáng chú ý của KENBO PML-VIP là thiết kế đáy dạng chữ V.

Cấu trúc này cho phép thiết bị thích ứng với nhiều dạng hình học của vật nâng.

Với thép tấm

Mặt đáy tiếp xúc với bề mặt phẳng của thép.

Với thép tròn

Phần rãnh chữ V giúp định vị vật liệu dạng trụ và tăng khả năng tiếp xúc phù hợp.

Có thể sử dụng trong các ứng dụng với:

• Thép tấm.
• Thép tròn.
• Thanh thép.
• Trục thép.
• Ống thép phù hợp.
• Phôi thép.
• Chi tiết cơ khí dạng trụ.

Tuy nhiên, khả năng nâng vật liệu tròn cần được xác định theo đường kính, vật liệu, trọng lượng và điều kiện tiếp xúc.

6. Chốt khóa an toàn

PML-VIP được trang bị chốt khóa an toàn nhằm hạn chế tình trạng thao tác ngoài ý muốn đối với cơ cấu điều khiển.

Đây là một tính năng quan trọng đối với thiết bị nâng vì việc thay đổi trạng thái hút/nhả không đúng thời điểm có thể gây mất ổn định tải.

Trong quá trình sử dụng, người vận hành cần:

1. Kiểm tra chốt khóa trước khi nâng.
2. Đảm bảo tay gạt ở đúng vị trí.
3. Kiểm tra trạng thái thiết bị trước khi di chuyển tải.
4. Không tự ý tháo hoặc vô hiệu hóa cơ cấu khóa.
5. Không sử dụng thiết bị nếu cơ cấu khóa bị hỏng.

7. Lực hút mạnh và ổn định

Theo thông tin kỹ thuật được cung cấp, lực kéo tách tối đa của hệ thống có thể đạt khoảng 3,5 lần lực nâng định mức trong điều kiện thử nghiệm/điều kiện được nhà sản xuất quy định.

Thông số này cho thấy thiết bị được thiết kế với một mức dự trữ lực từ đáng kể.

Tuy nhiên, cần phân biệt:

Lực kéo tách (pull-off force) ≠ tải trọng làm việc an toàn (WLL).

Không được lấy giá trị lực kéo tách để tính tải nâng cho công việc thực tế.

Khi lựa chọn thiết bị, cần sử dụng tải trọng nâng/WLL được nhà sản xuất công bố cho đúng model và điều kiện làm việc.

8. Khả năng chống khử từ

PML-VIP được thiết kế để có khả năng chống lại hiện tượng suy giảm từ tính trong điều kiện sử dụng phù hợp.

Điều này giúp lực hút được duy trì ổn định trong thời gian dài.

Tuy nhiên, nam châm vĩnh cửu vẫn cần được bảo vệ khỏi những điều kiện có thể ảnh hưởng đến vật liệu từ và kết cấu thiết bị, đặc biệt là:

• Nhiệt độ vượt giới hạn.
• Va đập mạnh.
• Tác động cơ học bất thường.
• Sửa chữa hoặc tháo lắp không đúng kỹ thuật.

Do đó, cần tuân thủ thông số kỹ thuật và hướng dẫn của nhà sản xuất.

9. Thiết kế nhỏ gọn, dễ di chuyển

So với nhiều giải pháp nâng hạ cơ khí khác, nam châm nâng vĩnh cửu có ưu điểm là:

• Cấu tạo tương đối gọn.
• Không cần hệ thống dây điện.
• Dễ gắn vào móc cẩu.
• Dễ di chuyển giữa các khu vực.
• Thao tác nhanh.

Đối với nhà máy có nhiều công đoạn gia công, một thiết bị PML-VIP có thể được sử dụng tại nhiều vị trí nếu tải trọng và điều kiện làm việc phù hợp.

10. Bảng thông số kỹ thuật KENBO PML-VIP

Dải tải trọng

1 tấn → 2 tấn → 3 tấn

Các model được phân chia theo tải trọng để đáp ứng những nhu cầu nâng vật liệu khác nhau trong nhà máy và xưởng sản xuất.

11. KENBO PML-10VIP – Nam châm nâng 1 tấn

PML-10VIP có tải trọng nâng được công bố 1.000 kg.

Thông số:

• Tải trọng: 1.000 kg
• Trọng lượng: 38 kg
• Kích thước: 450 × 230 × 250 mm

Đây là lựa chọn phù hợp để xem xét cho các công việc nâng vật liệu thép có tải trọng khoảng 1 tấn trong:

• Xưởng cơ khí.
• Kho thép.
• Xưởng khuôn.
• Nhà máy gia công.
• Khu vực cấp phôi.

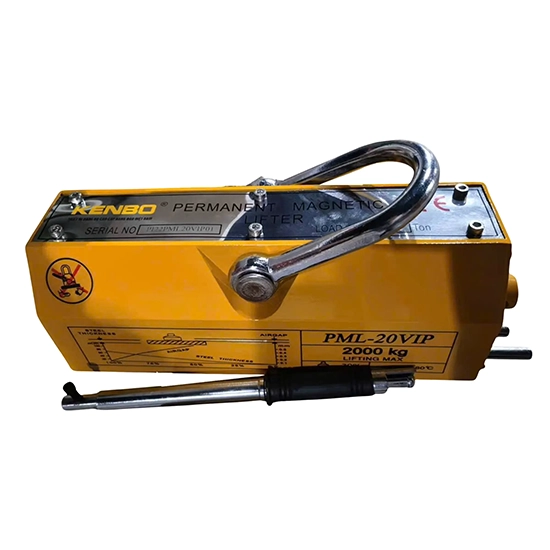

12. KENBO PML-20VIP – Nam châm nâng 2 tấn

PML-20VIP có tải trọng nâng được công bố 2.000 kg.

Thông số:

• Tải trọng: 2.000 kg
• Trọng lượng: 82 kg
• Kích thước: 627 × 265 × 295 mm

Model này phù hợp với các ứng dụng nâng vật liệu thép có khối lượng lớn hơn, đặc biệt trong môi trường sản xuất và gia công kim loại.

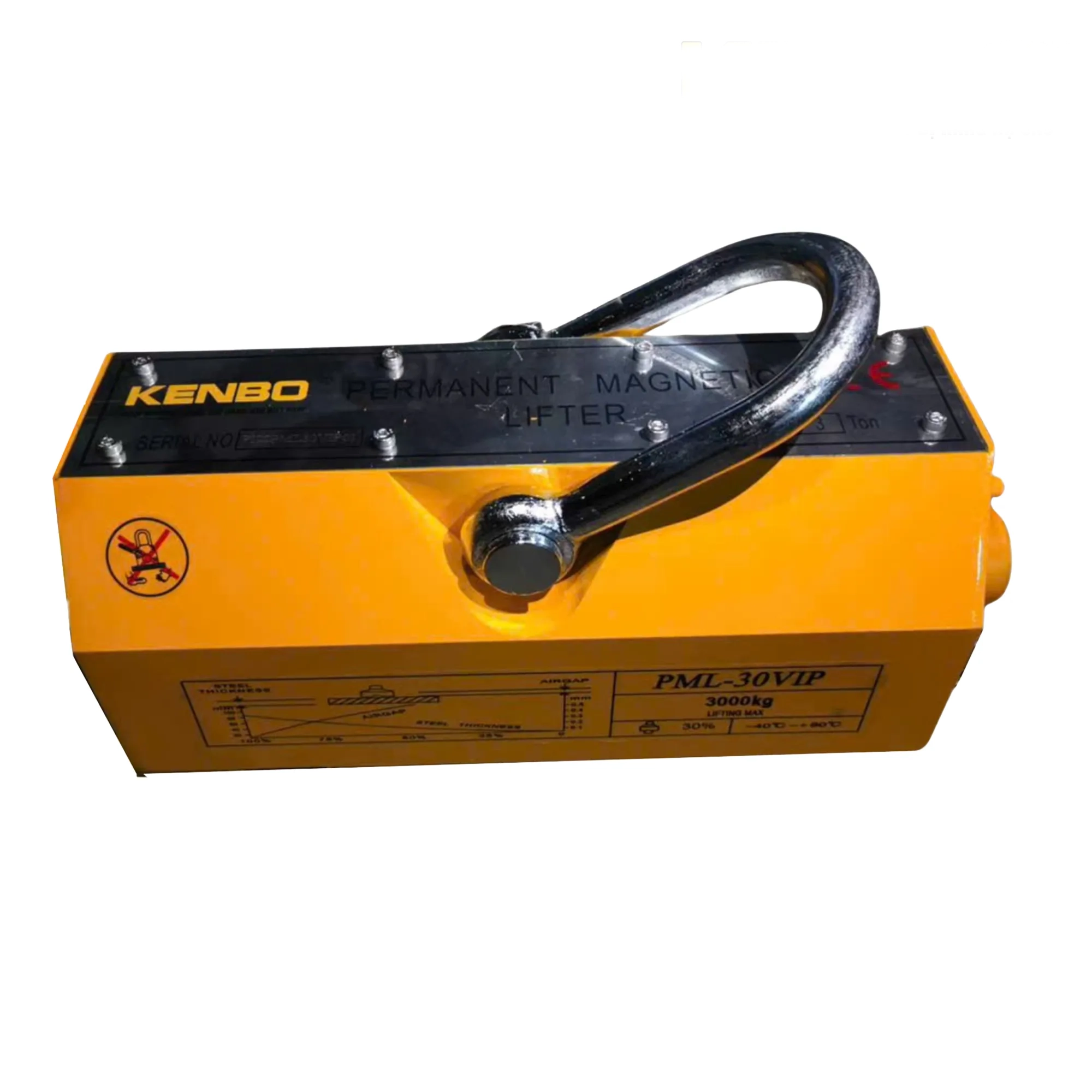

13. KENBO PML-30VIP – Nam châm nâng 3 tấn

PML-30VIP có tải trọng nâng được công bố 3.000 kg.

Thông số:

• Tải trọng: 3.000 kg
• Trọng lượng: 180 kg
• Kích thước: 670 × 350 × 500 mm

Đây là model tải trọng lớn nhất trong nhóm PML-VIP được cung cấp trong dữ liệu hiện tại.

Thiết bị có thể được xem xét cho các công việc nâng:

• Thép tấm lớn.
• Phôi thép.
• Thép tròn.
• Chi tiết cơ khí nặng.
• Vật liệu kim loại trong kho.
• Công việc cấp liệu cho máy móc.

14. So sánh nhanh PML-VIP

* Khả năng nâng thực tế phụ thuộc vào đường kính, vật liệu, bề mặt và điều kiện tải.

15. Những yếu tố quyết định khả năng nâng thực tế

Một sai lầm thường gặp khi lựa chọn nam châm nâng là chỉ nhìn vào con số 1 tấn, 2 tấn hoặc 3 tấn.

Trên thực tế, lực hút phụ thuộc vào nhiều yếu tố.

15.1. Chiều dày thép

Thép quá mỏng có thể không tạo được điều kiện từ tối ưu.

15.2. Diện tích tiếp xúc

Diện tích tiếp xúc càng phù hợp thì khả năng truyền lực từ càng tốt.

15.3. Độ phẳng

Bề mặt cong hoặc không đồng đều có thể làm giảm diện tích tiếp xúc.

15.4. Khe hở

Khe hở giữa nam châm và thép ảnh hưởng đáng kể đến lực hút.

15.5. Sơn và lớp phủ

Lớp sơn hoặc lớp phủ dày tạo khoảng cách giữa nam châm và vật liệu.

15.6. Gỉ sét

Gỉ sét, oxit hoặc tạp chất trên bề mặt có thể làm giảm hiệu quả tiếp xúc.

15.7. Loại vật liệu

Không phải mọi loại thép đều có tính từ giống nhau.

15.8. Hình dạng vật nâng

Thép tấm và thép tròn có điều kiện tiếp xúc khác nhau.

16. PML-VIP có nâng được thép không gỉ không?

Không thể xác định chỉ dựa vào tên inox/thép không gỉ.

Khả năng hút phụ thuộc vào cấu trúc và tính chất từ của từng mác thép không gỉ.

Một số loại có tính từ phù hợp, trong khi một số loại khác có khả năng bị hút rất thấp.

Vì vậy, cần xác nhận mác vật liệu và đặc tính từ trước khi lựa chọn PML-VIP.

17. PML-VIP có nâng được nhôm và đồng không?

PML-VIP chủ yếu được thiết kế cho vật liệu sắt từ.

Do đó, không nên sử dụng thiết bị này để nâng nhôm, đồng hoặc các vật liệu không có tính từ phù hợp.

Việc lựa chọn thiết bị nâng phải dựa trên đặc tính vật liệu, không chỉ dựa trên trọng lượng vật nâng.

18. Ứng dụng của nam châm cẩu KENBO PML-VIP

Nhà máy cơ khí

PML-VIP hỗ trợ nâng phôi và chi tiết thép giữa các công đoạn gia công.

Xưởng khuôn mẫu

Có thể sử dụng để di chuyển các chi tiết khuôn, phôi và vật liệu thép phù hợp.

Kho thép

Thiết bị hỗ trợ lấy, di chuyển và sắp xếp vật liệu kim loại.

Nhà máy đóng tàu

Có thể sử dụng trong các công đoạn xử lý thép tấm và vật liệu sắt thép phù hợp.

Ngành vận chuyển

Hỗ trợ quá trình xếp dỡ vật liệu thép.

Logistics công nghiệp

Tăng tốc quá trình di chuyển vật liệu trong kho.

Xưởng gia công kim loại

Hỗ trợ cấp phôi và di chuyển các chi tiết giữa máy móc.

19. Ứng dụng trong ngành đóng tàu

Ngành đóng tàu sử dụng một lượng lớn thép tấm và thép hình.

Các công đoạn như:

• Nhập kho.
• Phân loại.
• Cấp phôi.
• Di chuyển thép tấm.
• Gia công.
• Lắp ráp.

đều có thể phát sinh nhu cầu nâng hạ vật liệu.

Nam châm nâng vĩnh cửu có thể trở thành một giải pháp hỗ trợ phù hợp cho các công đoạn mà vật liệu, tải trọng và điều kiện nâng đáp ứng yêu cầu kỹ thuật.

20. Ứng dụng trong kho thép

Trong kho vật liệu, tốc độ xếp dỡ có ảnh hưởng trực tiếp đến năng suất.

PML-VIP có thể giúp giảm thời gian thực hiện một số thao tác móc/buộc vật liệu bằng dây hoặc xích khi điều kiện cho phép sử dụng nam châm.

Các lợi ích có thể bao gồm:

• Tăng tốc độ thao tác.
• Giảm thời gian chuẩn bị tải.
• Dễ di chuyển giữa các khu vực.
• Không cần nguồn điện.
• Phù hợp với hệ thống cầu trục.

21. Ứng dụng trong xưởng gia công CNC

Trong xưởng gia công, phôi thép thường phải di chuyển:

Kho → máy cắt → máy CNC → khu vực kiểm tra → khu vực thành phẩm.

PML-VIP có thể hỗ trợ một số công đoạn di chuyển phôi thép có tính từ.

Đặc biệt với những phôi nặng, việc giảm thao tác thủ công có thể giúp cải thiện hiệu quả tổ chức sản xuất.

22. Hướng dẫn sử dụng nam châm nâng PML-VIP

Bước 1 – Kiểm tra thiết bị

Kiểm tra:

• Thân nam châm.
• Mặt đáy.
• Tay gạt.
• Chốt khóa.
• Vòng treo.
• Nhãn tải trọng.

Bước 2 – Kiểm tra vật nâng

Xác định:

• Trọng lượng.
• Vật liệu.
• Kích thước.
• Độ dày.
• Hình dạng.
• Trọng tâm.

Bước 3 – Làm sạch bề mặt

Loại bỏ bụi, gỉ, dầu mỡ và các vật liệu có thể tạo khe hở.

Bước 4 – Đặt nam châm

Đặt nam châm tại vị trí phù hợp với trọng tâm tải.

Bước 5 – Kích hoạt lực hút

Xoay tay gạt đến vị trí ON và kiểm tra cơ cấu khóa.

Bước 6 – Kiểm tra trước khi nâng

Đảm bảo nam châm áp sát vật liệu và cơ cấu khóa đã hoạt động.

Bước 7 – Nâng thử

Thực hiện nâng thử ở độ cao an toàn theo quy trình vận hành của doanh nghiệp.

Bước 8 – Di chuyển

Di chuyển tải với tốc độ phù hợp và tránh các chuyển động đột ngột.

23. Quy tắc an toàn khi sử dụng

Tuyệt đối không đứng hoặc cho người đi qua phía dưới vật đang được nâng.

Không nâng quá tải.

Không sử dụng thiết bị nếu phát hiện:

• Nứt.
• Biến dạng.
• Hư hỏng vòng treo.
• Hỏng tay gạt.
• Hỏng chốt khóa.
• Mặt đáy bị hư hỏng nghiêm trọng.

Không nâng vật liệu có bề mặt tiếp xúc không đảm bảo.

Không nâng tải khi trọng tâm không được xác định.

Không sử dụng nam châm để nâng vật liệu không có tính từ phù hợp.

Không tự ý sửa đổi kết cấu thiết bị.

24. Kiểm tra trước mỗi lần sử dụng

Một quy trình kiểm tra nhanh có thể bao gồm:

25. Tại sao nên sử dụng nam châm nâng vĩnh cửu?

So với một số phương pháp móc/buộc truyền thống, nam châm nâng vĩnh cửu có thể mang lại lợi thế trong các công việc phù hợp.

Thao tác nhanh

Giảm thời gian chuẩn bị điểm móc.

Không cần điện

Không phải bố trí nguồn điện tại vị trí nâng.

Tính cơ động cao

Dễ di chuyển thiết bị đến nhiều khu vực.

Giảm thao tác thủ công

Hạn chế một số thao tác tiếp xúc trực tiếp với vật liệu.

Tăng năng suất

Phù hợp với các công việc cần nâng hạ thép thường xuyên.

26. Thông tin kỹ thuật tổng hợp KENBO PML-VIP

27. Câu hỏi thường gặp

Nam châm KENBO PML-VIP có cần điện không?

Không. PML-VIP sử dụng nam châm vĩnh cửu nên không cần nguồn điện để tạo lực hút theo nguyên lý thiết kế.

PML-10VIP nâng được bao nhiêu?

PML-10VIP có tải trọng nâng được công bố 1.000 kg.

PML-20VIP nâng được bao nhiêu?

PML-20VIP có tải trọng nâng được công bố 2.000 kg.

PML-30VIP nâng được bao nhiêu?

PML-30VIP có tải trọng nâng được công bố 3.000 kg.

PML-VIP có nâng được thép tròn không?

Có. Thiết kế đáy chữ V được phát triển để phù hợp với cả vật liệu dạng phẳng và dạng tròn. Tuy nhiên, tải trọng thực tế cần xác định theo đường kính, vật liệu và điều kiện tiếp xúc.

Nam châm PML-VIP có nâng được thép tấm không?

Có. Thép tấm là một trong những ứng dụng chính của nam châm nâng vĩnh cửu.

Nam châm nâng có an toàn không?

Thiết bị được thiết kế cho công việc nâng hạ, nhưng mức độ an toàn phụ thuộc vào việc lựa chọn đúng model, kiểm tra thiết bị, điều kiện vật liệu, tải trọng và tuân thủ quy trình vận hành.

Có thể dùng PML-VIP để nâng vật quá tải trong thời gian ngắn không?

Không. Không được sử dụng thiết bị vượt tải trọng làm việc cho phép.

28. Kết luận

Nam châm cẩu hàng KENBO PML-VIP là giải pháp nam châm nâng vĩnh cửu sử dụng NdFeB, hướng đến các ứng dụng nâng hạ thép trong môi trường công nghiệp.

Với ưu điểm không cần nguồn điện, lực hút mạnh, thiết kế nhỏ gọn, tay gạt cơ khí, chốt khóa an toàn và đáy chữ V, PML-VIP có thể hỗ trợ nâng cả thép tấm và thép tròn trong các điều kiện phù hợp.

Ba model hiện có gồm:

• PML-10VIP – 1 tấn
• PML-20VIP – 2 tấn
• PML-30VIP – 3 tấn

Dòng sản phẩm phù hợp để xem xét cho nhà máy cơ khí, xưởng khuôn mẫu, kho thép, nhà máy đóng tàu, ngành vận chuyển, logistics và các hoạt động gia công kim loại.

Điểm quan trọng nhất khi lựa chọn nam châm nâng không chỉ là tải trọng danh nghĩa mà còn phải xem xét loại vật liệu, chiều dày, diện tích tiếp xúc, tình trạng bề mặt, hình dạng vật nâng, trọng tâm và điều kiện vận hành.

Do đó, trước khi đưa PML-VIP vào sử dụng thực tế, cần đối chiếu datasheet, WLL, hướng dẫn của nhà sản xuất và yêu cầu kiểm định/kiểm tra thiết bị nâng áp dụng tại nơi sử dụng.
