Nam Châm Cẩu Hàng KENBO PML – Nam Châm Nâng Thép Vĩnh Cửu 400kg–10 Tấn

NAM CHÂM CẨU HÀNG KENBO PML – NAM CHÂM NÂNG THÉP VĨNH CỬU, TẢI TRỌNG ĐẾN 10 TẤN

Nam châm cẩu hàng KENBO PML là thiết bị nâng sử dụng nam châm vĩnh cửu để tạo lực hút và giữ các vật liệu sắt thép có từ tính trong quá trình nâng, di chuyển và xếp dỡ. Thiết bị được thiết kế để nâng thép tấm, thép khối, thép tròn, ống thép, phôi thép và các chi tiết kim loại có bề mặt phù hợp, phục vụ các hoạt động nâng hạ trong nhà máy, xưởng cơ khí, kho thép, cảng, công trường và ngành vận chuyển.

Không sử dụng điện trong quá trình tạo lực hút, nam châm nâng PML giúp giảm sự phụ thuộc vào nguồn điện và loại bỏ nguy cơ mất lực hút do mất điện trong điều kiện sử dụng phù hợp. Người vận hành điều khiển thiết bị thông qua tay gạt ON/OFF có cơ cấu khóa, giúp thao tác hút và nhả tải thuận tiện.

Dòng KENBO PML có nhiều mức tải trọng từ 400 kg đến 10.000 kg, đáp ứng nhiều nhu cầu nâng hạ từ chi tiết nhỏ đến các loại thép có khối lượng lớn.

Lưu ý: Tải trọng nâng thực tế của nam châm nâng phụ thuộc vào vật liệu, chiều dày, diện tích tiếp xúc, tình trạng bề mặt, khe hở giữa nam châm và vật nâng, hình dạng vật liệu và điều kiện nâng. Không được hiểu tải trọng ghi trên model là tải áp dụng cho mọi loại vật liệu hoặc mọi điều kiện làm việc.

1. Nam châm cẩu hàng KENBO PML là gì?

Nam châm cẩu hàng, còn gọi là nam châm nâng hàng, nam châm nâng thép, nam châm nâng từ tính hoặc Permanent Magnetic Lifter, là thiết bị sử dụng lực từ để giữ các vật thể bằng vật liệu có tính từ.

Khác với các loại móc cẩu, dây xích hoặc dây đai, nam châm nâng không cần phải móc hoặc buộc trực tiếp vào vật nâng.

Người vận hành đặt mặt đáy của nam châm lên bề mặt vật liệu, sau đó kích hoạt cơ cấu hút. Lực từ được tạo ra giúp giữ vật liệu trong quá trình nâng.

KENBO PML được thiết kế cho những công việc cần:

• Nâng thép tấm.
• Nâng thép khối.
• Nâng phôi thép.
• Nâng thép tròn.
• Nâng ống thép.
• Nâng chi tiết gia công bằng thép.
• Di chuyển vật liệu sắt từ trong nhà máy.
• Xếp dỡ vật liệu kim loại.

Thiết bị đặc biệt hữu ích trong những môi trường cần thao tác nhanh, giảm thời gian móc/buộc hàng và cải thiện điều kiện làm việc cho người vận hành.

2. Nguyên lý hoạt động của nam châm nâng PML

KENBO PML sử dụng hệ thống nam châm vĩnh cửu để tạo lực hút.

Khác với nam châm điện, thiết bị không cần nguồn điện bên ngoài để duy trì lực hút trong điều kiện vận hành bình thường.

Cơ cấu vận hành gồm:

Nam châm vĩnh cửu → hệ thống dẫn từ → mặt tiếp xúc → vật liệu thép.

Người vận hành điều khiển bằng tay gạt ON/OFF.

Khi chuyển sang trạng thái ON, mạch từ được thiết lập để tạo lực hút lên vật liệu.

Khi chuyển sang OFF theo đúng quy trình, lực hút được giải phóng để tháo vật nâng.

Cơ chế này giúp thiết bị:

• Không cần dây điện.
• Không cần pin vận hành.
• Không cần nguồn điện liên tục.
• Dễ di chuyển giữa các vị trí.
• Giảm chi phí vận hành.
• Thuận tiện cho công việc nâng hạ trong nhà máy.

3. Ưu điểm nổi bật của nam châm cẩu KENBO PML

3.1. Không cần sử dụng điện

Đây là một trong những ưu điểm quan trọng nhất của nam châm nâng vĩnh cửu.

KENBO PML sử dụng nam châm vĩnh cửu nên không cần cấp điện trong quá trình tạo lực hút.

Điều này mang lại nhiều lợi ích:

• Không cần hệ thống cấp điện riêng.
• Không cần kéo dây điện đến vị trí nâng.
• Không phát sinh chi phí điện vận hành trực tiếp.
• Giảm sự phụ thuộc vào nguồn điện.
• Không xảy ra tình trạng mất lực hút do mất điện theo cơ chế của nam châm điện.

Tuy nhiên, không cần điện không đồng nghĩa với việc có thể bỏ qua các yêu cầu kiểm tra an toàn. Người sử dụng vẫn phải kiểm tra thiết bị, vật nâng và điều kiện tiếp xúc trước khi nâng.

4. Lực hút ổn định

Hệ thống nam châm vĩnh cửu được thiết kế để duy trì lực từ trong điều kiện sử dụng phù hợp.

Điều này giúp PML trở thành một giải pháp thuận tiện cho việc nâng các vật liệu sắt thép trong nhà máy.

Tuy nhiên, lực hút thực tế không chỉ phụ thuộc vào bản thân nam châm.

Các yếu tố ảnh hưởng bao gồm:

• Loại vật liệu.
• Thành phần vật liệu.
• Chiều dày vật liệu.
• Diện tích tiếp xúc.
• Độ phẳng bề mặt.
• Khe hở giữa nam châm và vật nâng.
• Sơn hoặc lớp phủ trên bề mặt.
• Gỉ sét.
• Bụi bẩn.
• Nhiệt độ.
• Hình dạng vật nâng.
• Vị trí đặt nam châm.

Vì vậy, tải trọng nâng cần được xác định theo điều kiện làm việc thực tế.

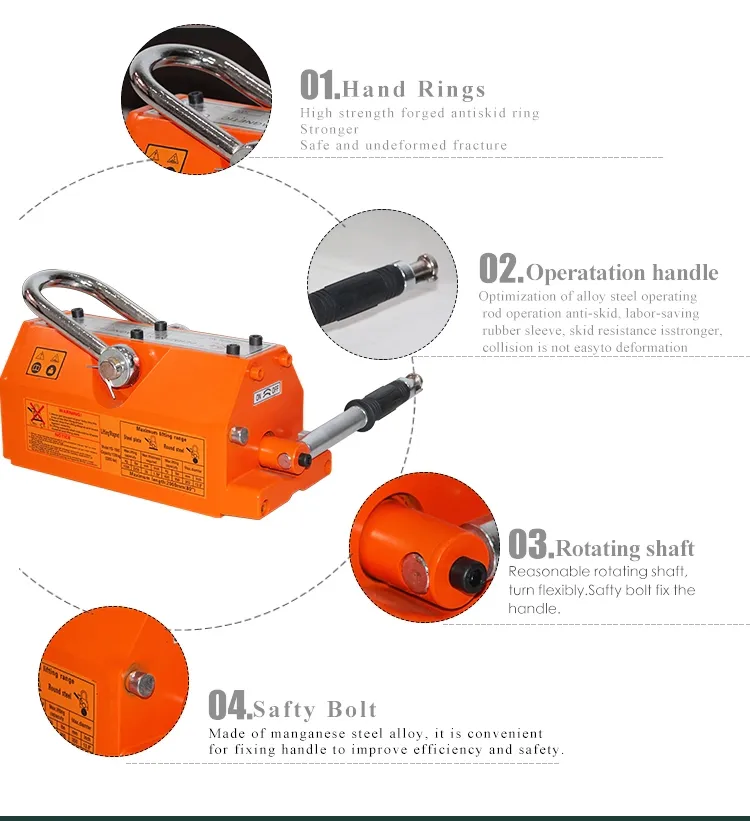

5. Thiết kế tay gạt ON/OFF tiện dụng

KENBO PML được trang bị tay gạt điều khiển ON/OFF, cho phép người vận hành nhanh chóng kích hoạt hoặc giải phóng lực hút.

Cơ cấu khóa giúp hạn chế tình trạng thao tác ngoài ý muốn trong quá trình sử dụng.

Theo thông tin sản phẩm, phiên bản PML-C có:

• Tay cầm bọc cao su.
• Thiết kế thuận tiện khi thao tác.
• Phần cuối tay gạt được thiết kế đặc biệt nhằm hạn chế thao tác nhầm.

Thiết kế này hướng đến việc cải thiện khả năng kiểm soát thiết bị trong quá trình nâng hạ.

6. Thiết kế chữ V – nâng được thép tròn và vật liệu dạng ống

Một ưu điểm đáng chú ý của KENBO PML là thiết kế phần tiếp xúc dạng chữ V.

Cấu trúc này cho phép nam châm tiếp xúc phù hợp hơn với các vật liệu có dạng:

• Thép tròn.
• Thanh thép.
• Ống thép.
• Trục thép.
• Phôi tròn.
• Các chi tiết có bề mặt cong phù hợp.

Đối với vật liệu tròn, vùng tiếp xúc giữa nam châm và vật nâng có ảnh hưởng lớn đến khả năng giữ tải.

Do đó, cần lựa chọn đúng model và kiểm tra khả năng nâng thực tế theo tài liệu kỹ thuật của nhà sản xuất.

7. Nam châm nâng thép tấm

KENBO PML có thể được sử dụng để nâng các loại thép tấm và vật liệu dạng phẳng có tính từ.

Đối với thép tấm, mặt đáy của nam châm cần tiếp xúc tốt với bề mặt vật liệu.

Bề mặt càng sạch, phẳng và ít khe hở thì điều kiện truyền lực từ càng thuận lợi.

Các yếu tố như:

• Sơn dày.
• Gỉ sét.
• Dầu mỡ.
• Bụi.
• Xỉ kim loại.
• Bề mặt không phẳng.

có thể ảnh hưởng đến lực hút.

Do đó, trước khi nâng cần kiểm tra và làm sạch bề mặt tiếp xúc khi cần thiết.

8. Nam châm nâng thép tròn và ống thép

Nhờ cấu trúc chữ V, PML có thể được sử dụng cho các vật liệu có hình dạng tròn hoặc cong.

Các ứng dụng phổ biến có thể bao gồm:

• Thép tròn.
• Ống thép.
• Thanh thép.
• Trục máy.
• Phôi thép.
• Chi tiết cơ khí dạng trụ.

Tuy nhiên, khả năng nâng thực tế của vật liệu tròn có thể khác với thép tấm.

Do đó, không nên lấy tải trọng danh nghĩa của model để áp dụng trực tiếp cho mọi kích thước thép tròn hoặc ống thép.

9. Không cần bảo trì phức tạp

Theo thông tin sản phẩm, nam châm nâng PML có thiết kế không yêu cầu bảo trì vận hành thường xuyên theo kiểu thiết bị sử dụng nguồn điện và không phát sinh chi phí điện trực tiếp.

Tuy nhiên, trong môi trường công nghiệp, “không cần bảo trì” không nên được hiểu là “không cần kiểm tra”.

Cần thường xuyên kiểm tra:

• Bề mặt tiếp xúc.
• Tay gạt.
• Cơ cấu khóa.
• Vòng treo.
• Thân thiết bị.
• Các dấu hiệu biến dạng.
• Vết nứt.
• Ăn mòn.
• Tình trạng nam châm.
• Nhãn tải trọng.

Thiết bị nâng phải được kiểm tra theo quy trình quản lý thiết bị nâng của doanh nghiệp và hướng dẫn của nhà sản xuất.

10. Vòng treo rèn chắc chắn

PML sử dụng vòng treo rèn để kết nối với móc cẩu hoặc thiết bị nâng.

Vòng treo là thành phần chịu lực quan trọng vì toàn bộ tải nâng được truyền từ vật liệu → nam châm → vòng treo → móc cẩu.

Do đó, vòng treo cần được kiểm tra thường xuyên để phát hiện:

• Biến dạng.
• Nứt.
• Mài mòn.
• Ăn mòn.
• Hư hỏng cơ học.

Không được sử dụng vòng treo có dấu hiệu bất thường.

11. Có thể kết hợp nhiều nam châm nâng

Đối với những tấm thép có kích thước lớn, tài liệu sản phẩm đề cập khả năng sử dụng nhiều nam châm nâng kết hợp với một spreader chuyên dụng.

Cấu hình này cho phép phân bố các điểm giữ trên vật nâng.

Ví dụ:

Cần cẩu → Spreader Beam → nhiều PML → thép tấm.

Tuy nhiên, việc sử dụng nhiều nam châm không có nghĩa là có thể đơn giản cộng tải trọng danh nghĩa của từng thiết bị.

Phải xem xét:

• Số lượng nam châm.
• Vị trí các nam châm.
• Trọng tâm vật nâng.
• Độ cứng của vật liệu.
• Khả năng chịu tải của spreader.
• Khả năng chịu tải của móc và phụ kiện.
• Cấu hình nâng.
• Điều kiện bề mặt.

Đối với vật nâng lớn hoặc có giá trị cao, nên sử dụng phương án nâng được thiết kế và phê duyệt phù hợp.

12. Bảng thông số kỹ thuật nam châm cẩu KENBO PML

Dải tải trọng

KENBO PML cung cấp các model:

400 kg → 600 kg → 1 tấn → 2 tấn → 3 tấn → 5 tấn → 10 tấn.

Điều này cho phép lựa chọn thiết bị phù hợp với nhiều quy mô công việc nâng hạ.

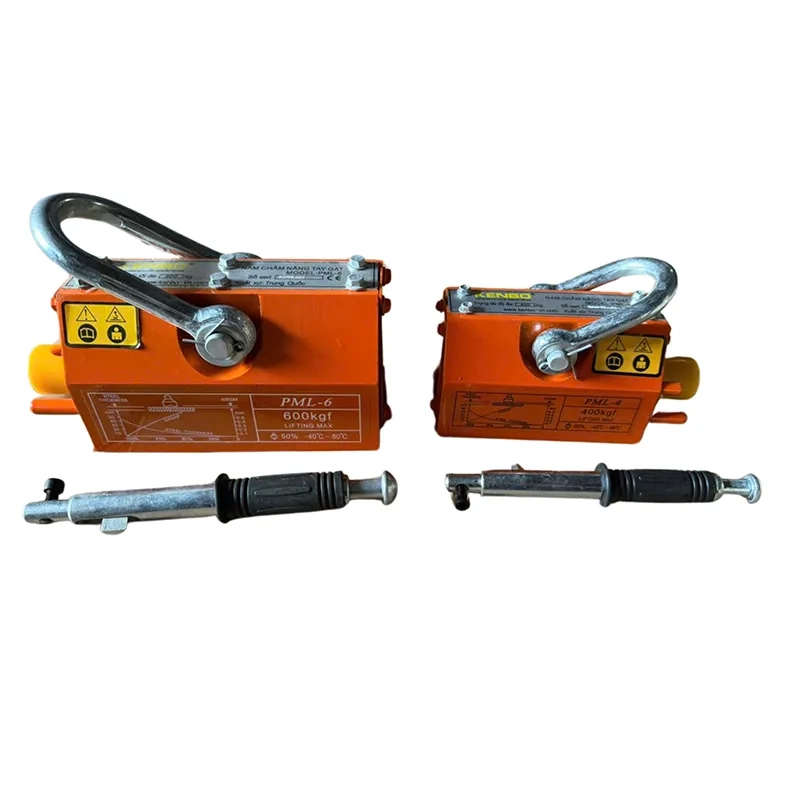

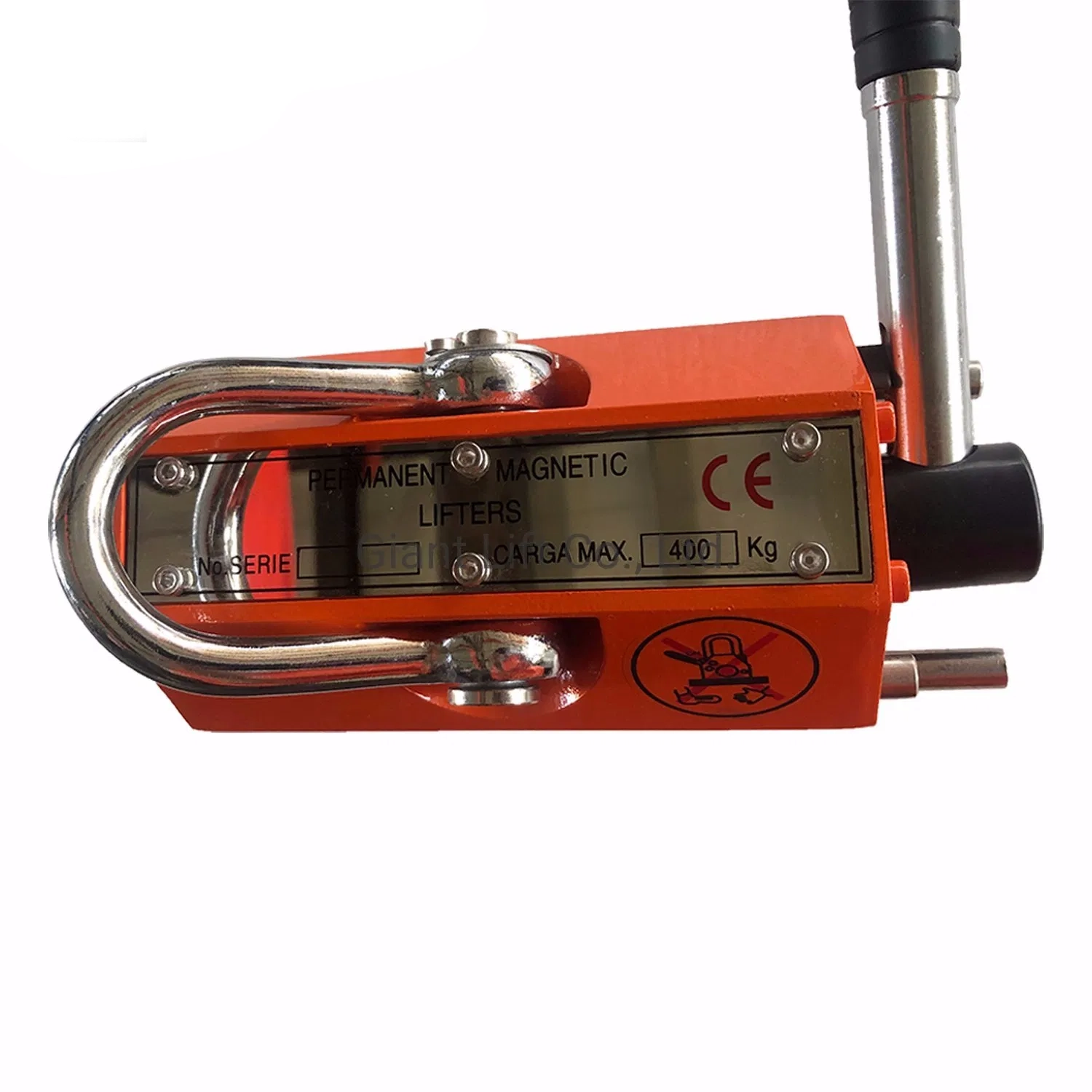

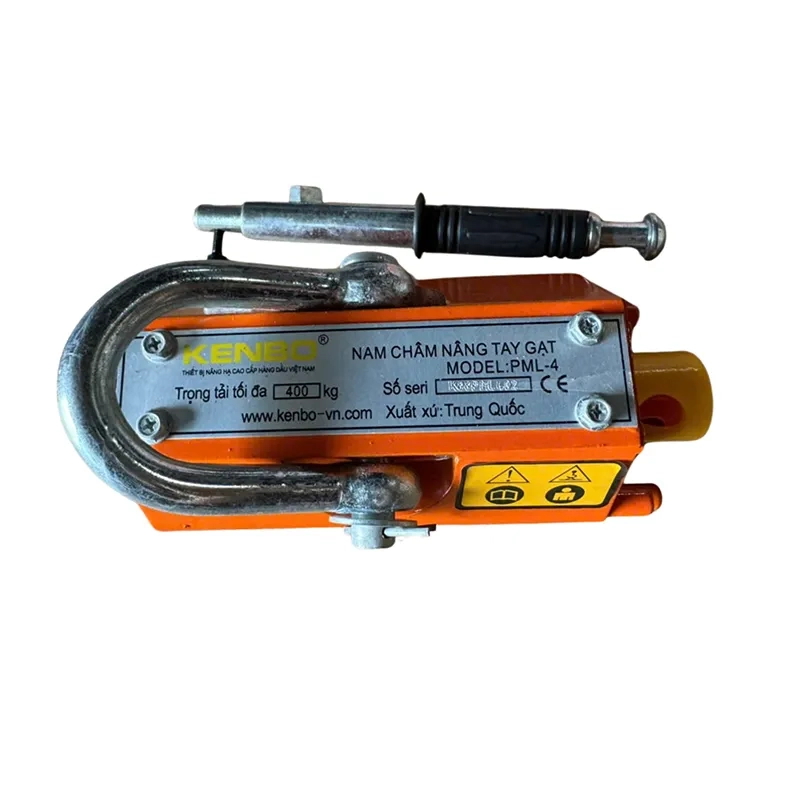

13. PML-4 – Nam châm nâng 400 kg

PML-4 có tải trọng nâng được công bố 400 kg, trọng lượng thiết bị khoảng 9,4 kg và kích thước 320 × 200 × 170 mm.

Đây là lựa chọn phù hợp để xem xét cho các công việc nâng vật liệu thép có khối lượng nhỏ trong:

• Xưởng cơ khí.
• Kho vật liệu.
• Xưởng gia công.
• Công việc bảo trì.

14. PML-6 – Nam châm nâng 600 kg

PML-6 có tải trọng nâng được công bố 600 kg, trọng lượng khoảng 18,2 kg và kích thước 370 × 230 × 210 mm.

Thiết bị phù hợp với các công việc nâng hạ vật liệu thép có kích thước và khối lượng ở mức trung bình, khi điều kiện bề mặt và vật liệu đáp ứng yêu cầu của thiết bị.

15. PML-10 – Nam châm nâng 1 tấn

PML-10 có tải trọng nâng được công bố 1.000 kg, trọng lượng khoảng 30 kg và kích thước 430 × 280 × 240 mm.

Model này phù hợp cho các công việc nâng:

• Thép tấm.
• Thép khối.
• Phôi thép.
• Chi tiết cơ khí.
• Vật liệu dạng tròn phù hợp.

16. PML-20 – Nam châm nâng 2 tấn

PML-20 có tải trọng nâng được công bố 2.000 kg, trọng lượng khoảng 56,5 kg, kích thước 520 × 300 × 310 mm.

Đây là lựa chọn dành cho các công việc nâng hạ có tải trọng lớn hơn trong nhà máy và xưởng công nghiệp.

17. PML-30 – Nam châm nâng 3 tấn

PML-30 có tải trọng nâng được công bố 3.000 kg, trọng lượng khoảng 70,5 kg, kích thước 600 × 300 × 310 mm.

Model có thể được sử dụng trong các ứng dụng nâng thép và thiết bị công nghiệp có khối lượng lớn, với điều kiện vật nâng và bề mặt tiếp xúc đáp ứng yêu cầu kỹ thuật.

18. PML-50 – Nam châm nâng 5 tấn

PML-50 có tải trọng nâng được công bố 5.000 kg, trọng lượng khoảng 340 kg, kích thước 730 × 400 × 480 mm.

Do thiết bị có khối lượng bản thân lớn, việc vận chuyển, lắp đặt và sử dụng cần được tổ chức phù hợp với năng lực của hệ thống cẩu và khu vực làm việc.

19. PML-100 – Nam châm nâng 10 tấn

PML-100 có tải trọng nâng được công bố 10.000 kg.

Thông tin kích thước hiện được ghi nhận là đang cập nhật.

Đây là model thuộc nhóm tải trọng rất lớn, do đó trước khi sử dụng cần xác nhận đầy đủ:

• Datasheet.
• WLL.
• Điều kiện tải.
• Kích thước.
• Khối lượng thiết bị.
• Yêu cầu kiểm tra.
• Phương án nâng.

Không nên sử dụng tải trọng 10 tấn như một giá trị áp dụng cho mọi loại thép hoặc mọi điều kiện bề mặt.

20. Nam châm nâng PML phù hợp với vật liệu nào?

Nam châm vĩnh cửu PML chủ yếu được sử dụng cho vật liệu sắt từ.

Có thể xem xét các ứng dụng với:

• Thép carbon.
• Một số loại thép hợp kim có tính từ.
• Sắt.
• Thép tấm.
• Thép khối.
• Thép tròn.
• Ống thép.
• Phôi thép.

Khả năng hút không giống nhau đối với mọi loại thép.

Một số vật liệu có tính từ thấp hoặc không có tính từ sẽ không phù hợp với phương pháp nâng bằng nam châm vĩnh cửu.

Vì vậy, cần xác nhận tính chất vật liệu trước khi sử dụng.

21. Những yếu tố ảnh hưởng đến tải trọng nâng

Đây là phần đặc biệt quan trọng khi sử dụng nam châm cẩu.

Tải trọng nâng thực tế có thể phụ thuộc vào:

Chiều dày vật liệu

Thép quá mỏng có thể không đạt khả năng truyền từ tối ưu.

Bề mặt tiếp xúc

Bề mặt càng sạch và phẳng thì điều kiện tiếp xúc càng tốt.

Khe hở

Một khe hở nhỏ giữa nam châm và vật nâng cũng có thể làm giảm lực hút.

Sơn và lớp phủ

Sơn hoặc lớp phủ dày tạo khoảng cách giữa nam châm và kim loại, từ đó có thể ảnh hưởng đến lực hút.

Gỉ sét

Gỉ sét hoặc lớp oxit dày có thể làm giảm chất lượng tiếp xúc.

Hình dạng

Thép tấm, thép tròn và vật liệu có hình dạng phức tạp có thể có khả năng nâng khác nhau.

Nhiệt độ

Nhiệt độ vật liệu cần nằm trong giới hạn được nhà sản xuất cho phép.

22. Nam châm PML có nâng được thép không gỉ không?

Không thể trả lời chỉ dựa vào tên “thép không gỉ”.

Khả năng hút phụ thuộc vào tính chất từ của từng loại vật liệu.

Một số loại inox có tính từ thấp hoặc gần như không có tính từ, trong khi một số loại khác có khả năng bị hút.

Do đó, cần xác định chính xác mác vật liệu và đặc tính từ trước khi lựa chọn nam châm nâng.

23. Nam châm PML có nâng được nhôm, đồng hoặc đồng thau không?

Thông thường không phù hợp với các vật liệu không có tính sắt từ như nhôm hoặc đồng.

PML được thiết kế chủ yếu cho vật liệu sắt từ.

Không nên sử dụng nam châm nâng cho vật liệu không phù hợp chỉ vì thiết bị có thể tiếp xúc với bề mặt vật liệu.

24. Hướng dẫn sử dụng nam châm cẩu PML

Quy trình cơ bản có thể gồm:

Bước 1: Kiểm tra thiết bị

Kiểm tra:

• Thân nam châm.
• Tay gạt.
• Cơ cấu khóa.
• Vòng treo.
• Mặt tiếp xúc.
• Nhãn tải trọng.

Bước 2: Kiểm tra vật nâng

Xác định:

• Vật liệu.
• Trọng lượng.
• Chiều dày.
• Hình dạng.
• Bề mặt.
• Trọng tâm.

Bước 3: Làm sạch bề mặt tiếp xúc

Loại bỏ:

• Gỉ.
• Bụi.
• Dầu mỡ.
• Xỉ.
• Vật liệu lạ.

Bước 4: Đặt nam châm đúng vị trí

Đảm bảo toàn bộ vùng tiếp xúc cần thiết của nam châm áp sát vật nâng.

Bước 5: Kích hoạt ON

Chuyển tay gạt sang vị trí ON và đảm bảo cơ cấu khóa hoạt động đúng.

Bước 6: Kiểm tra trước khi nâng

Kiểm tra lại vị trí đặt nam châm và khả năng giữ tải.

Bước 7: Nâng thử có kiểm soát

Nếu quy trình an toàn cho phép, thực hiện nâng thử ở độ cao tối thiểu để xác nhận sự ổn định của tải trước khi di chuyển.

25. Những điều không được làm khi sử dụng nam châm nâng

Không nâng vượt tải.

Không đứng dưới vật đang nâng.

Không nâng vật không có tính từ phù hợp.

Không nâng khi bề mặt tiếp xúc có khe hở lớn.

Không sử dụng thiết bị bị hư hỏng.

Không tự ý tháo hoặc sửa đổi hệ thống nam châm.

Không bật/tắt thiết bị khi tải đang ở vị trí nguy hiểm nếu không tuân thủ quy trình của nhà sản xuất.

Không sử dụng tải trọng danh nghĩa thay cho WLL thực tế trong điều kiện vật liệu không lý tưởng.

26. Ứng dụng nam châm cẩu KENBO PML

KENBO PML có thể được sử dụng trong nhiều ngành công nghiệp.

Nhà máy cơ khí

Nâng các chi tiết thép, khuôn, phôi và máy móc.

Kho thép

Di chuyển thép tấm, thép tròn và vật liệu kim loại.

Nhà máy sản xuất

Hỗ trợ công đoạn cấp liệu, di chuyển vật liệu và sắp xếp sản phẩm.

Cảng và logistics

Sử dụng trong hoạt động xếp dỡ vật liệu thép phù hợp.

Xưởng gia công

Nâng phôi thép vào máy hoặc di chuyển giữa các công đoạn.

Ngành xây dựng

Có thể hỗ trợ nâng các vật liệu thép phù hợp trong quá trình lắp đặt và thi công.

Ngành vận tải

Hỗ trợ xếp dỡ các vật liệu kim loại tại khu vực kho và vận chuyển.

27. Lợi ích khi sử dụng nam châm nâng KENBO PML

Tăng năng suất

Giảm thời gian móc và tháo dây nâng trong các công việc phù hợp.

Giảm thao tác thủ công

Người vận hành không cần phải buộc dây quanh từng vật liệu nếu cấu hình nâng cho phép sử dụng nam châm.

Tiết kiệm chi phí vận hành

Không cần nguồn điện để duy trì lực hút theo cơ chế nam châm vĩnh cửu.

Tối ưu không gian

Hỗ trợ xếp dỡ vật liệu nhanh chóng trong kho và nhà máy.

Cải thiện điều kiện làm việc

Giảm một số thao tác tiếp xúc trực tiếp giữa người vận hành và vật liệu kim loại.

28. Câu hỏi thường gặp về nam châm cẩu KENBO PML

Nam châm cẩu PML là gì?

PML là thiết bị nâng sử dụng nam châm vĩnh cửu để hút và giữ vật liệu sắt từ trong quá trình nâng hạ.

Nam châm PML có cần điện không?

Không. PML sử dụng nam châm vĩnh cửu nên không cần nguồn điện vận hành để tạo lực hút theo thiết kế sản phẩm.

PML nâng được bao nhiêu tấn?

Dòng KENBO PML được cung cấp từ 400 kg đến 10.000 kg theo các model được cung cấp.

PML-10 nâng được bao nhiêu?

Theo bảng thông số, PML-10 có tải trọng nâng được công bố 1.000 kg.

PML-20 nâng được bao nhiêu?

PML-20 có tải trọng nâng được công bố 2.000 kg.

PML-50 nâng được bao nhiêu?

PML-50 có tải trọng nâng được công bố 5.000 kg.

PML-100 nâng được bao nhiêu?

PML-100 có tải trọng nâng được công bố 10.000 kg. Các điều kiện nâng và thông số kỹ thuật chi tiết cần được xác nhận trước khi sử dụng.

PML có nâng được thép tròn không?

Có thể, nhờ thiết kế chữ V, nhưng tải trọng thực tế cần căn cứ vào đường kính, vật liệu, bề mặt tiếp xúc và thông số kỹ thuật của model.

PML có nâng được thép tấm không?

Có. Đây là một trong những ứng dụng chính của nam châm nâng, với điều kiện vật liệu và bề mặt đáp ứng yêu cầu kỹ thuật.

Nam châm nâng có cần bảo dưỡng không?

Thiết bị không cần nguồn điện vận hành và có cấu tạo tương đối đơn giản, nhưng vẫn phải kiểm tra định kỳ để đảm bảo an toàn.

Có thể dùng nhiều nam châm cùng lúc không?

Có thể thiết kế hệ thống sử dụng nhiều nam châm với spreader chuyên dụng cho vật nâng lớn, nhưng phải xác định tải trọng và cấu hình toàn hệ thống trước khi sử dụng.

29. Thông tin sản phẩm KENBO PML

30. Kết luận

Nam châm cẩu hàng KENBO PML là giải pháp nâng hạ sử dụng nam châm vĩnh cửu, được thiết kế để nâng và di chuyển các vật liệu sắt thép có tính từ trong nhà máy, xưởng cơ khí, kho hàng, cảng và các môi trường công nghiệp.

Ưu điểm nổi bật của dòng PML là không cần nguồn điện, thao tác ON/OFF bằng tay gạt, thiết kế nhỏ gọn, kết cấu chắc chắn và khả năng nâng được cả vật liệu dạng phẳng và dạng tròn nhờ thiết kế chữ V.

Dòng sản phẩm có nhiều mức tải trọng từ 400 kg đến 10 tấn, gồm PML-4, PML-6, PML-10, PML-20, PML-30, PML-50 và PML-100.

Tuy nhiên, khi sử dụng nam châm nâng, tải trọng danh nghĩa không đồng nghĩa với tải trọng có thể áp dụng trong mọi điều kiện. Khả năng nâng thực tế chịu ảnh hưởng bởi loại thép, chiều dày, diện tích tiếp xúc, độ phẳng bề mặt, khe hở, lớp sơn, gỉ sét, hình dạng vật liệu và nhiệt độ.

Vì vậy, lựa chọn đúng model, kiểm tra thiết bị trước khi sử dụng và tuân thủ giới hạn tải trọng là những yêu cầu bắt buộc đối với mọi công việc nâng hạ bằng nam châm.
