1. Giới thiệu tổng quan về IZUMI PB-15N

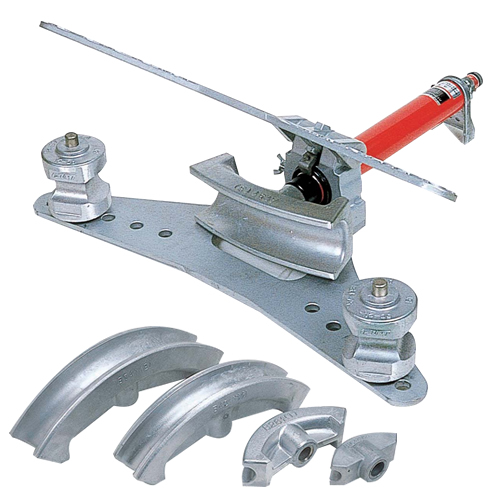

IZUMI PB-15N là máy uốn ống thủy lực chuyên dụng, được thiết kế để uốn cong nhiều loại ống thép có kích thước và độ dày khác nhau mà không làm nhăn, móp hay biến dạng bề mặt ống – vấn đề thường gặp khi uốn ống bằng phương pháp thủ công hoặc thiết bị không chuyên dụng. Máy có khả năng xử lý ba nhóm ống chính: ống thép mỏng (Thin steel conduit – ký hiệu A), ống thép dày (Thick steel conduit – ký hiệu B), và ống dẫn ga theo tiêu chuẩn SGP (Gas pipe), đáp ứng đa dạng nhu cầu thi công trong ngành điện, cơ khí lắp đặt đường ống và xây dựng.

Với thiết kế khung hợp kim nhôm nhẹ, PB-15N có thể dễ dàng mang theo đến công trường, giúp thợ thi công uốn ống ngay tại chỗ thay vì phải mang ống về xưởng gia công, tiết kiệm đáng kể thời gian và chi phí vận chuyển trong quá trình lắp đặt hệ thống ống dẫn.

2. Thông số kỹ thuật chi tiết IZUMI PB-15N

Lưu ý quan trọng: Bơm thủy lực (hydraulic pump) và khuôn uốn (bending shoes) được bán riêng biệt, không đi kèm theo bộ máy tiêu chuẩn. Khách hàng cần đặt mua bổ sung theo đúng kích thước ống dự định uốn.

3. Bảng khuôn uốn (Bending Shoe) và đường kính ống tương ứng

PB-15N sử dụng các khuôn uốn (bending shoe) riêng biệt cho từng đường kính ống cụ thể. Việc lựa chọn đúng khuôn uốn tương ứng với đường kính ngoài thực tế của ống là yếu tố quyết định chất lượng mối uốn.

3.1. Ống thép mỏng – Thin Steel Conduit (A)

3.2. Ống thép dày – Thick Steel Conduit (B)

3.3. Ống dẫn ga – Gas Pipe (SGP)

Lưu ý khi chọn khuôn uốn: Theo khuyến cáo của nhà sản xuất, cần đối chiếu đường kính ngoài thực tế của ống cần uốn với bảng trên; nếu đường kính ống tương đương với giá trị nào trong bảng, sử dụng khuôn uốn đó cho ứng dụng tương ứng.

4. Cấu tạo và nguyên lý hoạt động

4.1. Khung hợp kim nhôm nhẹ

PB-15N sử dụng khung chế tạo từ hợp kim nhôm (aluminum alloy), giúp máy uốn ống nhẹ hơn đáng kể so với các máy uốn dùng khung thép truyền thống, từ đó dễ dàng mang theo đến công trường thi công thay vì phải xử lý ống tại xưởng cố định.

4.2. Nguyên lý uốn bằng lực ép thủy lực

PB-15N hoạt động dựa trên nguyên lý sử dụng piston thủy lực (hành trình 250mm) tạo lực đẩy 162kN tác động lên khuôn uốn, làm cong ống theo khuôn mẫu mà không cần dùng nhiệt hoặc lực uốn thủ công. Nhờ đó, mối uốn được tạo ra có độ cong đều, không xuất hiện nếp nhăn (wrinkle) hay biến dạng trên thành ống – yếu tố quan trọng để đảm bảo dòng chảy hoặc luồn dây bên trong ống không bị cản trở sau khi uốn.

4.3. Càng xoay (Pivot Shoes) và khung đỡ

Bộ càng xoay (pivot shoes) đi kèm theo bộ tiêu chuẩn đóng vai trò làm điểm tựa cố định hai đầu ống trong quá trình uốn, giúp lực uốn được truyền đều và chính xác vào điểm cần uốn cong mà không làm xô lệch hoặc trượt ống ra khỏi vị trí.

4.4. Thước đo góc (Angle Gauge)

Thước đo góc tích hợp giúp người vận hành kiểm soát chính xác góc uốn mong muốn trong quá trình thao tác, đảm bảo các đoạn ống được uốn theo đúng góc thiết kế của bản vẽ thi công, tránh sai lệch góc uốn ảnh hưởng đến việc lắp đặt hệ thống ống sau này.

4.5. Yêu cầu bơm thủy lực rời

PB-15N không tích hợp sẵn bơm thủy lực mà cần kết nối với bơm rời để cung cấp áp lực dầu vận hành piston. Với dung tích dầu yêu cầu 595cc, khách hàng cần lựa chọn bơm thủy lực có dung tích và áp suất phù hợp để đảm bảo máy hoạt động đạt lực đầu ra tối đa 162kN.

5. Ứng dụng thực tế của IZUMI PB-15N

PB-15N được sử dụng phổ biến trong các công việc sau:

• Uốn ống luồn dây điện (conduit) tại công trình xây dựng và lắp đặt điện: xử lý cả ống thép mỏng và ống thép dày theo tiêu chuẩn JIS, phù hợp với hệ thống ống luồn dây điện dân dụng đến công nghiệp.
• Uốn ống dẫn ga (gas pipe) theo tiêu chuẩn SGP: đáp ứng nhu cầu thi công hệ thống đường ống dẫn khí đốt trong công trình dân dụng và công nghiệp.
• Thi công tại công trường: nhờ trọng lượng nhẹ và khung hợp kim nhôm, máy có thể mang theo trực tiếp đến công trình để uốn ống tại chỗ mà không cần vận chuyển ống về xưởng gia công.
• Gia công ống có đường kính lớn: với khả năng xử lý ống đến Ø114,3mm (khuôn B104/SGP-100), máy đáp ứng cả nhu cầu uốn ống đường kính lớn thường dùng trong các hệ thống đường ống công nghiệp.

6. Hướng dẫn lựa chọn khuôn uốn phù hợp

Khi sử dụng PB-15N, người dùng cần thực hiện theo các bước sau để đảm bảo chất lượng mối uốn:

1. Xác định loại ống: ống thép mỏng (conduit thường), ống thép dày, hay ống dẫn ga theo tiêu chuẩn SGP.
2. Đo đường kính ngoài thực tế của ống cần uốn.
3. Đối chiếu với bảng khuôn uốn tương ứng ở mục 3 để chọn đúng mã khuôn (ví dụ ống thép dày đường kính ngoài 41,9mm → chọn khuôn B36).
4. Đặt mua khuôn uốn (bending shoe) và bơm thủy lực phù hợp vì cả hai đều được bán riêng, không đi kèm theo bộ máy tiêu chuẩn.

7. Bảo quản và bảo trì

• Bảo quản khung máy, xi-lanh và càng xoay ở nơi khô ráo, tránh để tiếp xúc trực tiếp với nước mưa gây ăn mòn các bộ phận kim loại.
• Kiểm tra định kỳ mức dầu thủy lực trong hệ thống bơm kết nối, đảm bảo đủ dung tích 595cc để máy đạt lực đầu ra tối đa 162kN.
• Vệ sinh khuôn uốn sau mỗi lần sử dụng, loại bỏ bụi bẩn và dầu mỡ bám trên bề mặt khuôn để tránh ảnh hưởng đến độ chính xác của mối uốn ở lần sử dụng tiếp theo.
• Kiểm tra càng xoay (pivot shoes) định kỳ để đảm bảo không bị mòn hoặc cong vênh, gây sai lệch điểm tựa trong quá trình uốn.
• Bảo dưỡng thước đo góc để đảm bảo độ chính xác khi đọc góc uốn trong quá trình thao tác.
• Lựa chọn đúng khuôn uốn tương ứng với đường kính ống thực tế trước mỗi lần sử dụng để tránh làm hỏng khuôn hoặc gây biến dạng không mong muốn trên ống.

8. Câu hỏi thường gặp về IZUMI PB-15N

PB-15N có bao gồm bơm thủy lực và khuôn uốn không? Không. Cả bơm thủy lực (hydraulic pump) và khuôn uốn (bending shoes) đều được bán riêng biệt, không có trong bộ phụ kiện tiêu chuẩn.

PB-15N có thể uốn được những loại ống nào? Máy có thể uốn ba nhóm ống chính: ống thép mỏng (A15–A75), ống thép dày (B16–B104), và ống dẫn ga theo tiêu chuẩn SGP (SGP15–SGP100).

Đường kính ống lớn nhất mà PB-15N có thể uốn là bao nhiêu? Lên đến 114,3mm, tương ứng với khuôn B104 (ống thép dày) hoặc SGP-100 (ống dẫn ga).

Làm sao chọn đúng khuôn uốn cho ống của tôi? Cần đo đường kính ngoài thực tế của ống, sau đó đối chiếu với bảng khuôn uốn tương ứng theo loại ống (A, B hoặc SGP) để chọn đúng mã khuôn.

Trọng lượng 23kg của máy có bao gồm khuôn uốn không? Không. Đây là trọng lượng của máy chưa bao gồm càng xoay (pivot shoes) và khuôn uốn (bender shoe).

PB-15N có phù hợp mang đến công trường không? Có. Máy sử dụng khung hợp kim nhôm nhẹ, được thiết kế để dễ dàng vận chuyển và sử dụng ngay tại công trình thi công.

9. Kết luận

IZUMI PB-15N là máy uốn ống thủy lực đa năng, có khả năng xử lý ba nhóm ống phổ biến trong ngành điện và xây dựng: ống thép mỏng, ống thép dày và ống dẫn ga theo tiêu chuẩn SGP, với đường kính uốn lên đến 114,3mm. Với lực đầu ra 162kN, hành trình piston 250mm, khung hợp kim nhôm nhẹ cùng bộ càng xoay và thước đo góc hỗ trợ, PB-15N mang lại giải pháp uốn ống chính xác, không nhăn không móp, phù hợp cho các đội thi công cần uốn ống ngay tại công trường mà không phải gia công tại xưởng cố định.

Lưu ý: Bơm thủy lực và khuôn uốn (bending shoes) được bán riêng biệt. Vui lòng xác định đúng loại và đường kính ống cần uốn trước khi đặt hàng khuôn uốn phù hợp.
