Ma ní Omega chốt vặn ren YOKE 8-837: Nâng hạ an toàn, tải trọng 0,3-35 tấn

Ma ní Omega chốt vặn ren YOKE 8-837 là một loại cùm kim loại hình Omega, được thiết kế đặc biệt với chốt vặn ren (Screw Pin) để kết nối các thiết bị nâng hạ như dây cáp thép, xích, sling và mỏ neo. Sản phẩm này nổi bật với khả năng tháo lắp nhanh chóng và độ bền cao, đáp ứng các yêu cầu khắt khe trong ngành công nghiệp nặng, xây dựng và logistics, đảm bảo an toàn và hiệu quả cho các hoạt động nâng chuyển vật liệu.

Tóm tắt nhanh

• Dải tải trọng làm việc (WLL) rộng, từ 0,3 tấn đến 35 tấn, phù hợp với nhiều nhu cầu.
• Hệ số an toàn thiết kế (Design Factor) là 6:1, cung cấp độ an toàn cao.
• Sản phẩm được 100% kiểm tra từ tính Magnaflux để phát hiện các khuyết tật.
• Đạt tiêu chuẩn US Federal Specification RR-C-271F, Type IVA, Grade A, Class 2.
• Khả năng chịu mỏi lên đến 20.000 chu kỳ tại 1,5 lần WLL.

Đặc điểm kỹ thuật nổi bật

Thân ma ní bằng thép carbon rèn và xử lý nhiệt

Thân ma ní YOKE 8-837 được chế tạo từ thép carbon rèn (forged carbon steel) và trải qua quá trình xử lý nhiệt tôi và ram (quenched & tempered). Quá trình này giúp tăng cường độ cứng, độ bền kéo và khả năng chống va đập của vật liệu, đồng thời duy trì độ dẻo dai cần thiết để chống nứt gãy dưới tải trọng lớn. Điều này đảm bảo ma ní có thể hoạt động ổn định và an toàn trong các môi trường làm việc khắc nghiệt.

Chốt hợp kim dạng vặn ren tiện lợi

Sản phẩm sử dụng chốt hợp kim dạng vặn ren (alloy screw pin), cho phép người dùng tháo lắp ma ní một cách nhanh chóng và dễ dàng mà không cần dụng cụ chuyên dụng. Thiết kế này đặc biệt hữu ích trong các ứng dụng cần thay đổi cấu hình nâng hạ hoặc tháo dỡ thiết bị thường xuyên, giúp tiết kiệm thời gian và công sức tại hiện trường.

Hệ số an toàn thiết kế 6:1

Với hệ số an toàn thiết kế 6:1 (Design Factor 6:1), ma ní YOKE 8-837 có khả năng chịu tải phá hủy gấp 6 lần tải trọng làm việc cho phép (WLL). Hệ số an toàn cao này mang lại sự yên tâm tối đa cho người sử dụng, giảm thiểu rủi ro sự cố do quá tải trong các hoạt động nâng hạ, ngay cả trong những tình huống không lường trước.

Kiểm tra từ tính 100% và tải thử nghiệm

Mỗi chiếc ma ní YOKE 8-837 đều trải qua quá trình kiểm tra từ tính Magnaflux 100% để phát hiện các vết nứt nhỏ hoặc khuyết tật bề mặt có thể ảnh hưởng đến độ bền. Ngoài ra, sản phẩm còn được Proof Test ở mức 2 lần WLL, tức là kiểm tra khả năng chịu tải gấp đôi tải trọng làm việc định mức, đảm bảo mỗi sản phẩm xuất xưởng đều đạt tiêu chuẩn chất lượng và an toàn cao nhất.

Đánh giá độ bền mỏi cho ứng dụng lặp lại

Ma ní YOKE 8-837 được đánh giá khả năng chịu được 20.000 chu kỳ mỏi tại 1,5 lần Working Load Limit. Điều này có nghĩa là sản phẩm có thể chịu được các tải trọng lặp đi lặp lại trong thời gian dài mà không bị suy giảm đáng kể về độ bền, phù hợp cho các ứng dụng có chu kỳ làm việc liên tục trong môi trường công nghiệp.

Truy xuất nguồn gốc và bề mặt mạ kẽm

Mỗi sản phẩm đều có mã truy xuất nguồn gốc (Traceability Code) dập nổi, cho phép liên kết với chứng chỉ thử nghiệm và dữ liệu chất lượng, đảm bảo tính minh bạch. Bề mặt ma ní được mạ kẽm (Galvanized Finish / Hot Dip Galvanized), giúp tăng cường khả năng chống ăn mòn hiệu quả, kéo dài tuổi thọ sản phẩm khi sử dụng trong môi trường ẩm ướt hoặc ngoài trời.

Thông số kỹ thuật

Tiêu chuẩn & kiểm định

Ma ní YOKE 8-837 tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế để đảm bảo an toàn và hiệu suất:

• US Federal Specification RR-C-271F, Type IVA, Grade A, Class 2: Đây là tiêu chuẩn của chính phủ Hoa Kỳ quy định về thiết kế, vật liệu và phương pháp thử nghiệm cho ma ní. Việc tuân thủ tiêu chuẩn này đảm bảo sản phẩm đáp ứng các yêu cầu khắt khe về độ bền, an toàn và khả năng hoạt động trong các ứng dụng công nghiệp nặng.
• DNV & ABS Type Approval: Theo thông tin từ catalogue, sản phẩm đã được DNV (Det Norske Veritas) và ABS (American Bureau of Shipping) cấp chứng nhận phê duyệt kiểu loại. Các chứng nhận này là minh chứng cho việc ma ní đã vượt qua các thử nghiệm nghiêm ngặt về thiết kế, vật liệu và hiệu suất, đặc biệt quan trọng trong các ứng dụng hàng hải và ngoài khơi, nơi yêu cầu an toàn rất cao.

Hướng dẫn chọn đúng

Việc lựa chọn ma ní phù hợp là yếu tố then chốt để đảm bảo an toàn và hiệu quả trong công việc. Dưới đây là các tiêu chí quan trọng:

• Tải trọng làm việc (WLL): Luôn chọn ma ní có WLL lớn hơn hoặc bằng tải trọng tối đa của vật cần nâng. Nếu chọn ma ní có WLL thấp hơn tải trọng thực tế, nguy cơ quá tải và đứt gãy ma ní sẽ rất cao, dẫn đến tai nạn nghiêm trọng và hư hại tài sản.
• Loại chốt: Ma ní chốt vặn ren YOKE 8-837 phù hợp cho các ứng dụng cần tháo lắp thường xuyên. Nếu công việc yêu cầu kết nối cố định, chịu rung động lớn hoặc cần khóa chốt an toàn chống tháo rời ngoài ý muốn, nên xem xét các loại ma ní chốt an toàn (safety pin) như Ma ní Omega chốt an toàn YOKE 8-808 hoặc Ma Ní Omega Chốt An Toàn YOKE DA-838.

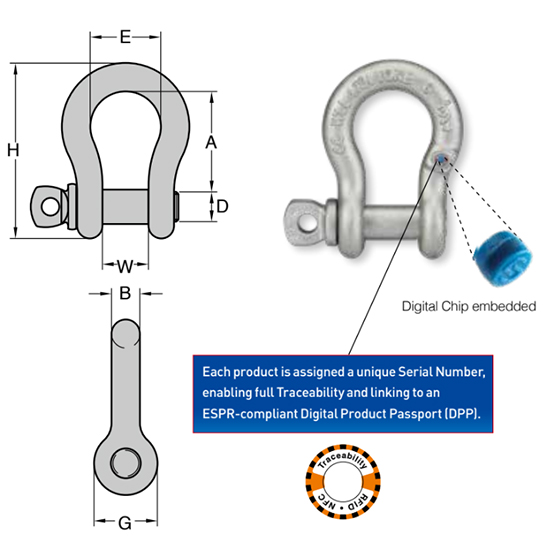

• Kích thước: Đảm bảo kích thước ma ní (đường kính thân, đường kính chốt, khoảng cách giữa hai vai) phù hợp với các phụ kiện khác trong hệ thống nâng như mắt cáp, mắt xích hoặc móc cẩu. Kích thước không phù hợp có thể gây kẹt, mài mòn hoặc làm giảm khả năng chịu tải của toàn bộ hệ thống.
• Vật liệu và xử lý bề mặt: Ma ní YOKE 8-837 được làm từ thép carbon rèn và mạ kẽm, phù hợp cho nhiều môi trường công nghiệp và ngoài trời. Trong các môi trường đặc biệt khắc nghiệt như hóa chất ăn mòn hoặc nhiệt độ cực đoan, cần cân nhắc các loại ma ní có vật liệu hoặc lớp phủ chuyên biệt hơn.
• Chứng chỉ và truy xuất nguồn gốc: Luôn ưu tiên các sản phẩm có đầy đủ chứng chỉ chất lượng (CO/CQ) và mã truy xuất nguồn gốc. Điều này giúp xác minh nguồn gốc, chất lượng và đảm bảo tuân thủ các quy định an toàn, tránh sử dụng hàng giả, kém chất lượng gây nguy hiểm.

Hướng dẫn sử dụng & bảo quản

Để đảm bảo an toàn và kéo dài tuổi thọ của ma ní YOKE 8-837, người sử dụng cần tuân thủ các hướng dẫn sau:

• Kiểm tra trước mỗi lần sử dụng: Luôn kiểm tra kỹ thân ma ní, chốt vặn ren và tình trạng ren trước mỗi lần sử dụng. Tìm kiếm các dấu hiệu hư hỏng như cong vênh, nứt, mòn, biến dạng hoặc ăn mòn. Nếu phát hiện bất kỳ dấu hiệu bất thường nào, phải ngừng sử dụng ngay lập tức.
• Vặn chặt chốt: Đảm bảo chốt vặn ren được vặn hoàn toàn và chắc chắn vào đúng vị trí. Chốt lỏng có thể dẫn đến việc ma ní bị bung ra dưới tải trọng, gây tai nạn.
• Không vượt quá WLL: Tuyệt đối không nâng tải vượt quá giới hạn tải trọng làm việc (WLL) đã được quy định trên sản phẩm. Quá tải là nguyên nhân hàng đầu gây hỏng hóc ma ní và tai nạn.
• Tránh tải lệch và tải ngang: Chỉ sử dụng ma ní theo hướng tải trọng thẳng đứng hoặc trong phạm vi góc tải cho phép (ví dụ: 100% tại 0°, 70% tại 45°, 50% tại 90°). Tải lệch hoặc tải ngang có thể gây biến dạng hoặc phá hủy ma ní, đặc biệt là phần chốt.
• Không tự ý thay thế linh kiện: Không tự ý thay thế chốt của ma ní bằng các loại chốt không đúng chủng loại hoặc không rõ nguồn gốc. Chỉ sử dụng các linh kiện thay thế chính hãng hoặc được nhà sản xuất khuyến nghị.
• Bảo quản đúng cách: Sau khi sử dụng, vệ sinh ma ní sạch sẽ và bảo quản ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với hóa chất ăn mòn.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ ma ní theo quy trình quản lý thiết bị nâng của công ty hoặc theo khuyến nghị của nhà sản xuất (thường là 6-12 tháng một lần) bởi kỹ thuật viên có chuyên môn.
• Dấu hiệu phải ngừng sử dụng: Loại bỏ ma ní khỏi hệ thống nếu phát hiện bất kỳ dấu hiệu biến dạng vĩnh viễn, nứt, mòn hơn 10% đường kính ban đầu của thân hoặc chốt, hoặc khi thông tin WLL/model không còn đọc được.

Ứng dụng thực tế

Ma ní Omega chốt vặn ren YOKE 8-837 được ứng dụng rộng rãi trong nhiều ngành công nghiệp nhờ tính linh hoạt và độ tin cậy cao:

• Xây dựng và công trình dân dụng: Sử dụng để kết nối các cấu kiện thép, nâng hạ dầm, cột, hoặc các thiết bị xây dựng nặng. Chẳng hạn, trong việc lắp đặt kết cấu thép của một tòa nhà cao tầng, ma ní YOKE 8-837 với tải trọng 17 tấn (model 8-837-38) có thể dùng để kết nối cáp cẩu với các tấm thép lớn, hỗ trợ quá trình định vị và lắp ghép nhanh chóng.
• Cảng biển và logistics: Dùng để kết nối các sling, cáp thép với hàng hóa container hoặc các kiện hàng lớn trong quá trình xếp dỡ tại cảng. Ví dụ, ma ní YOKE 8-837 tải trọng 35 tấn (model 8-837-50) có thể được sử dụng để nâng hạ các thiết bị nặng từ tàu lên bờ hoặc ngược lại, đảm bảo an toàn cho hàng hóa và nhân viên.
• Nhà máy cơ khí và chế tạo: Hỗ trợ nâng hạ và di chuyển các bộ phận máy móc, khuôn mẫu hoặc sản phẩm trong quá trình sản xuất và lắp ráp. Một ma ní YOKE 8-837 với WLL 8,5 tấn (model 8-837-26) có thể được dùng để di chuyển một động cơ công nghiệp lớn từ khu vực gia công sang khu vực lắp ráp.
• Bảo trì và lắp đặt thiết bị: Ma ní này rất hữu ích trong các công việc bảo trì định kỳ hoặc lắp đặt các thiết bị công nghiệp mới, nơi cần tháo lắp các bộ phận một cách nhanh chóng và an toàn.

So sánh với lựa chọn khác

Khi lựa chọn ma ní, việc so sánh giữa các thương hiệu và loại sản phẩm là cần thiết để tìm ra giải pháp tối ưu. Dưới đây là bảng so sánh Ma ní Omega chốt vặn ren YOKE 8-837 với một số sản phẩm tương tự từ Kondotec và Gunnebo:

Khi nào nên chọn YOKE 8-837: YOKE 8-837 là lựa chọn lý tưởng khi bạn cần một ma ní chốt vặn ren với dải tải trọng linh hoạt từ 0,3 đến 35 tấn, đặc biệt phù hợp cho các ứng dụng cần tháo lắp thường xuyên. Sản phẩm này nổi bật với quy trình kiểm tra chất lượng nghiêm ngặt như 100% kiểm tra từ tính và đánh giá độ bền mỏi 20.000 chu kỳ, mang lại sự yên tâm về độ bền và an toàn. Nếu bạn ưu tiên các tiêu chuẩn quốc tế như US Federal Specification và các chứng nhận Type Approval từ DNV & ABS, Ma ní YOKE 8-837 sẽ là lựa chọn phù hợp.

Khi nào nên chọn Kondotec G-209: Ma ní Omega chốt vặn ren Kondotec G-209 với vật liệu thép hợp kim G80 là một lựa chọn tốt cho các ứng dụng nâng hạ chung, nơi cần độ bền cao và có chứng nhận CE. Các model như Ma ní Omega chốt vặn ren 3.25 tấn Kondotec G-209 hoặc Ma ní Omega chốt vặn ren 35 tấn Kondotec G-209 cung cấp nhiều tùy chọn tải trọng khác nhau.

Khi nào nên chọn Gunnebo A-854: Ma ní Omega chốt vặn ren Gunnebo A085425 (hoặc các model khác như Ma ní Omega chốt vặn ren 17 tấn Gunnebo A085438) được sản xuất tại Thụy Điển, nổi bật với vật liệu thép carbon chịu lực cao cấp 6 và tuân thủ các tiêu chuẩn nghiêm ngặt như DNV 2.7-1 và EN-13889. Đây là lựa chọn phù hợp cho các dự án đòi hỏi chứng chỉ cao và khả năng làm việc trong môi trường nhiệt độ rộng (-20°C đến 200°C).

Câu hỏi thường gặp

Ma ní Omega chốt vặn ren YOKE 8-837 có thể dùng để kéo ngang không?

Ma ní YOKE 8-837 chủ yếu được thiết kế cho các ứng dụng nâng hạ thẳng đứng. Mặc dù có thể chịu được một phần tải ngang, khả năng chịu tải sẽ giảm đáng kể khi góc tải tăng lên (70% tại 45°, 50% tại 90°). Việc sử dụng tải ngang vượt quá giới hạn hoặc tải lệch có thể gây biến dạng hoặc hỏng hóc ma ní, do đó cần tránh.

Làm thế nào để biết ma ní YOKE 8-837 đã bị quá tải?

Một dấu hiệu rõ ràng của việc ma ní bị quá tải là khi chốt vặn ren trở nên khó tháo ra, ngay cả sau khi nới lỏng một phần tư vòng quay. Ngoài ra, các dấu hiệu biến dạng vật lý như cong vênh thân ma ní, nứt, hoặc phần chốt bị mòn hơn 10% đường kính ban đầu cũng là chỉ báo ma ní đã bị quá tải và cần được loại bỏ.

Mã truy xuất nguồn gốc (Traceability Code) trên ma ní YOKE 8-837 có ý nghĩa gì?

Mã truy xuất nguồn gốc là một chuỗi ký tự được dập nổi trên mỗi sản phẩm, cho phép liên kết trực tiếp với hồ sơ sản xuất, chứng chỉ thử nghiệm và các dữ liệu chất lượng liên quan. Điều này giúp người dùng dễ dàng kiểm tra nguồn gốc, đảm bảo tính xác thực của sản phẩm và tuân thủ các quy định về an toàn.

Ma ní YOKE 8-837 có phù hợp cho môi trường biển không?

Với bề mặt được mạ kẽm (Galvanized Finish), ma ní YOKE 8-837 có khả năng chống ăn mòn tốt, phù hợp cho nhiều ứng dụng ngoài trời và trong môi trường công nghiệp. Tuy nhiên, đối với môi trường biển có độ mặn và ăn mòn cực cao, cần xem xét các sản phẩm có lớp mạ kẽm nhúng nóng dày hơn hoặc vật liệu thép không gỉ chuyên dụng để đảm bảo tuổi thọ tối đa.

Khi nào nên thay thế chốt của ma ní YOKE 8-837?

Chốt của ma ní cần được thay thế nếu phát hiện các dấu hiệu mòn, nứt, biến dạng hoặc ren bị hỏng. Việc sử dụng chốt bị hư hỏng sẽ làm giảm khả năng chịu tải và tăng nguy cơ tai nạn. Luôn đảm bảo thay thế bằng chốt chính hãng hoặc chốt tương đương được nhà sản xuất khuyến nghị để duy trì hệ số an toàn thiết kế của ma ní.

Sự khác biệt giữa ma ní chốt vặn ren và chốt an toàn là gì?

Ma ní chốt vặn ren (Screw Pin Shackle) như YOKE 8-837 có chốt được vặn trực tiếp vào thân ma ní, cho phép tháo lắp nhanh chóng. Ngược lại, ma ní chốt an toàn (Safety Pin Shackle) sử dụng chốt bu lông, đai ốc và chốt chẻ, cung cấp kết nối chắc chắn hơn, chống tháo rời ngoài ý muốn và phù hợp cho các ứng dụng cố định lâu dài hoặc chịu rung động cao.
