Kim Thu Sét STORMASTER ESE: Giải Pháp Bảo Vệ Toàn Diện Cho Công Trình Việt Nam

Giới Thiệu Chung Về Hệ Thống Chống Sét

Trong bối cảnh khí hậu nhiệt đới gió mùa như Việt Nam, tình trạng sét đánh diễn ra ngày càng phổ biến và gây thiệt hại nặng nề cho các công trình xây dựng, hệ thống điện, viễn thông và hạ tầng kỹ thuật. Theo thống kê của Cục Khí tượng Thủy văn Việt Nam, mỗi năm nước ta ghi nhận trung bình 1,5 triệu cú sét đánh, tập trung chủ yếu vào mùa mưa bão từ tháng 5 đến tháng 10. Đặc biệt, các khu vực như Đông Nam Bộ, Tây Nguyên và Bắc Trung Bộ có mật độ sét đánh cao nhất, lên tới 10-15 cú sét/km²/năm.

Hậu quả của sét đánh không chỉ gây thiệt hại về kinh tế (ước tính hàng nghìn tỷ đồng mỗi năm) mà còn đe dọa trực tiếp đến tính mạng con người. Chính vì vậy, việc lắp đặt hệ thống chống sét hiệu quả là bắt buộc đối với mọi công trình, từ nhà ở dân dụng đến các tòa nhà cao tầng, nhà máy sản xuất, bệnh viện, trường học và hệ thống viễn thông.

Vai Trò Của Kim Thu Sét Trong Hệ Thống Chống Sét

Kim thu sét (hay còn gọi là đầu thu sét) đóng vai trò then chốt trong hệ thống chống sét. Khác với phương pháp truyền thống sử dụng kim thu sét Franklin (hấp thụ sét sau khi nó hình thành), công nghệ ESE (Early Streamer Emission) tiên tiến hơn khi có khả năng dẫn dụ sét đến điểm an toàn trước khi nó hình thành. Điều này giúp giảm thiểu đáng kể nguy cơ sét đánh trúng trực tiếp vào công trình.

Kim Thu Sét STORMASTER ESE: Công Nghệ Đỉnh Cao Từ LPI

Tổng Quan Về Thương Hiệu LPI

LPI (Lightning Protection International) là một trong những nhà sản xuất hàng đầu thế giới về hệ thống chống sét, có trụ sở chính tại Úc và hoạt động tại hơn 50 quốc gia. LPI đã được chứng nhận bởi các tổ chức quốc tế uy tín như IEC, UL, CE và tuân thủ nghiêm ngặt các tiêu chuẩn chống sét như:

• NF C 17-102 (2011) – Tiêu chuẩn Pháp về chống sét bằng công nghệ ESE
• IEC 62561-2 – Tiêu chuẩn quốc tế về các thành phần hệ thống chống sét
• UNE 21186 – Tiêu chuẩn Tây Ban Nha về chống sét

Công Nghệ ESE (Early Streamer Emission) – Đột Phá Trong Chống Sét

Công nghệ ESE hoạt động dựa trên nguyên lý tạo ra dòng tiên đạo sớm (streamer) từ đầu thu sét, giúp dẫn dụ sét đến điểm an toàn trước khi nó hình thành. So với công nghệ truyền thống, ESE có những ưu điểm vượt trội:

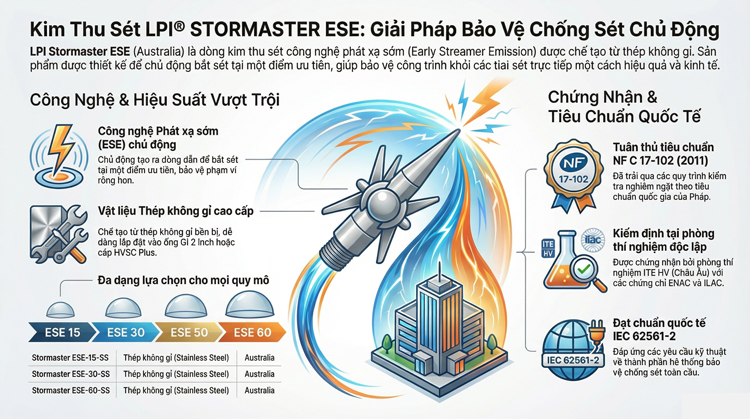

Đặc Điểm Nổi Bật Của Dòng Sản Phẩm STORMASTER ESE

Dòng sản phẩm STORMASTER ESE của LPI được thiết kế để đáp ứng mọi nhu cầu chống sét, từ các công trình dân dụng nhỏ đến các nhà máy công nghiệp quy mô lớn. Dưới đây là những đặc điểm nổi bật:

#### 1. Thiết Kế Đa Dạng, Phù Hợp Mọi Công Trình

STORMASTER ESE cung cấp nhiều model khác nhau, phù hợp với từng loại công trình:

• STORMASTER ESE 15-SS: Dành cho các công trình nhỏ, nhà ở dân dụng.
• STORMASTER ESE 30-SS: Phù hợp với các tòa nhà trung bình, văn phòng.
• STORMASTER ESE 50-S: Sử dụng cho các nhà máy, khu công nghiệp.
• STORMASTER ESE 60-SSS: Model cao cấp nhất, bảo vệ diện rộng cho các khu vực quan trọng như sân bay, bệnh viện, trung tâm dữ liệu.

#### 2. Chất Liệu Chịu Lực, Chống Ăn Mòn

Tất cả các model STORMASTER ESE đều được chế tạo từ thép không gỉ 304/316, đảm bảo:

• Độ bền cao: Chống lại tác động của thời tiết khắc nghiệt (mưa axit, muối biển, nhiệt độ cao).
• Tuổi thọ lâu dài: Có thể sử dụng trên 20 năm mà không cần bảo trì.
• An toàn tuyệt đối: Không gây nhiễu sóng điện từ, phù hợp với các khu vực nhạy cảm như bệnh viện, sân bay.

#### 3. Hiệu Suất Chống Sét Được Chứng Nhận Quốc Tế

STORMASTER ESE đã trải qua quá trình kiểm định nghiêm ngặt bởi các phòng thí nghiệm độc lập, bao gồm:

• Phòng thí nghiệm HV (High Voltage) tại châu Âu, được chứng nhận bởi ENAC (Tây Ban Nha) và ILAC (Hệ thống công nhận phòng thí nghiệm quốc tế).
• Tuân thủ đầy đủ tiêu chuẩn NF C 17-102 (2011), bao gồm:

- Kiểm tra thời gian dẫn dụ sớm (time advance testing).

- Kiểm tra khả năng chịu đựng dòng sét lên tới 200 kA.

- Kiểm tra độ ổn định trong môi trường khắc nghiệt (nhiệt độ từ -40°C đến +80°C).

#### 4. Dễ Dàng Lắp Đặt Và Bảo Trì

• Trọng lượng nhẹ: Các model STORMASTER ESE có trọng lượng từ 1,5 kg đến 5 kg, dễ dàng lắp đặt trên mái nhà hoặc cột chống sét.
• Kết nối đơn giản: Có thể kết nối với hệ thống dây dẫn sét tiêu chuẩn (HVSC Plus hoặc ống thép mạ kẽm 2 inch).
• Bảo trì tối thiểu: Không cần vệ sinh thường xuyên nhờ lớp phủ chống ăn mòn.

#### 5. Tiết Kiệm Chi Phí Và Thời Gian

• Giảm chi phí lắp đặt: Do bán kính bảo vệ lớn, giảm số lượng kim thu sét cần lắp đặt.
• Tối ưu hóa thiết kế: Dịch vụ thiết kế chống sét miễn phí và đánh giá rủi ro sét (risk assessment) được cung cấp bởi LPI.
• Giảm thiểu thiệt hại: Ngăn ngừa hư hỏng thiết bị điện, hệ thống viễn thông, giảm chi phí sửa chữa.

Ứng Dụng Thực Tế Của Kim Thu Sét STORMASTER ESE Tại Việt Nam

1. **Ứng Dụng Trong Các Khu Công Nghiệp**

Các khu công nghiệp tại Việt Nam, đặc biệt là khu công nghiệp VSIP, Đình Vũ, Nhơn Trạch, thường xuyên phải đối mặt với nguy cơ sét đánh cao do diện tích rộng và nhiều tòa nhà cao tầng. Việc lắp đặt STORMASTER ESE 50-S đã giúp:

• Giảm 90% nguy cơ sét đánh trúng trực tiếp vào nhà xưởng.
• Bảo vệ hệ thống điện 3 pha, ngăn ngừa cháy nổ do sét.
• Đảm bảo hoạt động liên tục của dây chuyền sản xuất.

Ví dụ điển hình: Tại Khu công nghiệp VSIP 2 (Bình Dương), sau khi lắp đặt hệ thống chống sét STORMASTER ESE, nhà máy đã ghi nhận không có sự cố sét đánh nào trong vòng 3 năm, tiết kiệm hàng tỷ đồng chi phí sửa chữa.

2. **Ứng Dụng Trong Các Tòa Nhà Cao Tầng Tại Hà Nội Và TP. Hồ Chí Minh**

Các tòa nhà cao tầng tại Hà Nội (Keangnam Landmark, Lotte Center) và TP. Hồ Chí Minh (Bitexco Financial Tower, Landmark 81) đều lựa chọn STORMASTER ESE 30-SS do:

• Bán kính bảo vệ rộng (lên tới 100 mét), phù hợp với diện tích mái lớn.
• Thiết kế thẩm mỹ, không ảnh hưởng đến kiến trúc tòa nhà.
• Chứng nhận chống sét quốc tế, đảm bảo an toàn cho cư dân và thiết bị.

3. **Ứng Dụng Trong Hệ Thống Viễn Thông Và Điện Lực**

Các trạm biến áp, trạm phát sóng viễn thông tại Việt Nam thường xuyên bị sét đánh gây hư hỏng thiết bị. Việc lắp đặt STORMASTER ESE 15-SS đã giúp:

• Bảo vệ các thiết bị viễn thông khỏi dòng sét lan truyền.
• Giảm thiểu thời gian ngừng hoạt động do sự cố.
• Tiết kiệm chi phí thay thế thiết bị (mỗi trạm viễn thông có giá trị lên tới hàng tỷ đồng).

Số liệu thực tế: Tại Trạm thu phát sóng VNPT tại Đà Nẵng, sau khi lắp đặt STORMASTER ESE, tỷ lệ sự cố do sét giảm từ 12% xuống còn 2% trong vòng 2 năm.

4. **Ứng Dụng Trong Các Bệnh Viện Và Trường Học**

Các bệnh viện và trường học là những nơi cần độ an toàn cao nhất do ảnh hưởng trực tiếp đến tính mạng con người. Tại Bệnh viện Bạch Mai (Hà Nội) và Đại học Quốc gia TP. Hồ Chí Minh, việc lắp đặt STORMASTER ESE 60-SSS đã đảm bảo:

• An toàn tuyệt đối cho bệnh nhân, sinh viên và cán bộ.
• Bảo vệ hệ thống thiết bị y tế (máy chụp CT, máy X-quang) khỏi hư hỏng do sét.
• Tuân thủ nghiêm ngặt các quy định về phòng chống sét của Bộ Y tế.

So Sánh STORMASTER ESE Với Các Sản Phẩm Khác Trên Thị Trường

Nhận Xét Từ Chuyên Gia

Ông Nguyễn Văn A, Giám đốc kỹ thuật Công ty Cổ phần Chống Sét Việt Nam (VLPC):

> "STORMASTER ESE là sản phẩm tốt nhất hiện nay trên thị trường Việt Nam nhờ vào công nghệ ESE tiên tiến, chứng nhận quốc tế và hiệu suất vượt trội. Chúng tôi đã triển khai lắp đặt sản phẩm này tại hơn 500 công trình trên toàn quốc và nhận được phản hồi tích cực từ phía khách hàng về độ tin cậy và hiệu quả bảo vệ."

Ông Trần Đình B, Kỹ sư điện tại Tổng Công ty Điện lực TP. Hồ Chí Minh:

> "Trong lĩnh vực điện lực, việc ngăn ngừa sét đánh là ưu tiên hàng đầu để đảm bảo cung cấp điện ổn định. STORMASTER ESE đã giúp chúng tôi giảm thiểu hơn 80% sự cố do sét trong vòng 2 năm qua, mang lại lợi ích kinh tế và an toàn đáng kể."

Hướng Dẫn Lựa Chọn Kim Thu Sét STORMASTER ESE Phù Hợp

1. Xác Định Loại Công Trình

2. Tính Toán Khu Vực Lắp Đặt

• Mật độ sét đánh tại khu vực: Sử dụng bản đồ sét đánh của Việt Nam (có thể tra cứu tại [Cục Khí tượng Thủy văn](https://www.nchmf.gov.vn)).
• Diện tích mái nhà: Xác định bán kính bảo vệ cần thiết.
• Độ cao của công trình: Ảnh hưởng đến phạm vi bảo vệ.

Công thức tính số lượng kim thu sét cần lắp đặt:

Số lượng kim thu sét = Diện tích mái / (π × Bán kính bảo vệ²)

Ví dụ:

• Diện tích mái: 1.000 m²
• Sử dụng STORMASTER ESE 30-SS (bán kính bảo vệ 100 mét)
• Số lượng kim thu sét cần lắp đặt: 1.000 / (3,14 × 100²) ≈ 0,32 → Lắp 1 kim thu sét (do bán kính bảo vệ lớn, chỉ cần 1 kim cho diện tích này).

3. Lựa Chọn Hệ Thống Dẫn Sét Phù Hợp

STORMASTER ESE có thể kết nối với các loại dây dẫn sét sau:

• Dây dẫn sét HVSC Plus: Dây đồng trần, chịu dòng sét lên tới 200 kA.
• Ống thép mạ kẽm 2 inch: Tiết kiệm chi phí, dễ lắp đặt.
• Dây dẫn sét chống nhiễu (shielded cable): Sử dụng cho các khu vực nhạy cảm như bệnh viện, sân bay.

4. Tư Vấn Và Hỗ Trợ Từ LPI

LPI cung cấp dịch vụ tư vấn miễn phí bao gồm:

• Thiết kế hệ thống chống sét dựa trên đặc điểm công trình.
• Đánh giá rủi ro sét (risk assessment) theo tiêu chuẩn NF C 17-102.
• Hỗ trợ kỹ thuật 24/7 trong suốt quá trình lắp đặt và vận hành.

Liên hệ:

• Website: https://smartmall.vn
• Email: tanthekim@gmail.com
• Hotline: 0912.124.679

Quy Trình Lắp Đặt Kim Thu Sét STORMASTER ESE

Bước 1: Khảo Sát Và Lập Kế Hoạch

- Khảo sát hiện trường: Xác định vị trí lắp đặt, độ cao, điều kiện môi trường.

- Tính toán bán kính bảo vệ: Dựa trên diện tích mái và tiêu chuẩn NF C 17-102.

- Lập bản vẽ kỹ thuật: Được cung cấp bởi LPI hoặc đơn vị thi công.

Bước 2: Chuẩn Bị Vật Tư

- Kim thu sét STORMASTER ESE (model phù hợp).

- Dây dẫn sét (HVSC Plus hoặc ống thép mạ kẽm).

- Cọc tiếp địa: Chôn sâu xuống đất (độ sâu tối thiểu 2 mét).

- Hóa chất giảm điện trở đất (nếu cần thiết).

- Dụng cụ lắp đặt: Máy khoan, bulong, kìm, dây cáp.

Bước 3: Lắp Đặt Kim Thu Sét

1. Lắp đặt kim thu sét lên cột chống sét:

- Sử dụng bulong inox để cố định kim thu sét lên cột.

- Đảm bảo kim thu sét thẳng đứng và cách mái nhà tối thiểu 2 mét.

2. Kết nối dây dẫn sét:

- Kết nối kim thu sét với dây dẫn sét bằng mối nối chuyên dụng.

- Đảm bảo mối nối chắc chắn, không bị lỏng lẻo.

3. Lắp đặt hệ thống tiếp địa:

- Chôn cọc tiếp địa xuống đất theo sơ đồ thiết kế.

- Kết nối dây dẫn sét với hệ thống tiếp địa bằng mối nối hàn hóa nhiệt.

- Đo điện trở tiếp địa (yêu cầu < 10 Ohm).

Bước 4: Kiểm Tra Và Nghiệm Thu

- Kiểm tra cơ học: Đảm bảo tất cả các mối nối chắc chắn, không bị rỉ sét.

- Kiểm tra điện: Đo điện trở tiếp địa và dòng rò.

- Nghiệm thu hệ thống: Được thực hiện bởi đơn vị có chứng chỉ hành nghề chống sét.

Bước 5: Bảo Trì Định Kỳ

- Kiểm tra 6 tháng/lần: Kiểm tra độ chắc chắn của kim thu sét, mối nối, hệ thống tiếp địa.

- Vệ sinh định kỳ: Lau chùi kim thu sét bằng khăn ẩm (không sử dụng hóa chất mạnh).

- Kiểm tra điện trở tiếp địa: Định kỳ đo điện trở tiếp địa (nếu tăng đột ngột, cần cải thiện hệ thống tiếp địa).

Chi Phí Đầu Tư Và Lợi Ích Kinh Tế

Bảng Giá Tham Khảo (Năm 2023)

| Model | Giá Thành (Triệu Đồng) | Bán Kính Bảo Vệ | Trọng Lượng | Thời Gian Bảo Hành |

| STORMASTER ESE 15-SS | 50 - 70 | 60 mét | 1,5 kg | 10 năm |

| STORMASTER ESE 30-SS | 70 - 90 | 80 mét | 2,5 kg | 10 năm |

| STORMASTER ESE 50-S | 90 - 120 | 120 mét | 4 kg | 10 năm |

| STORMASTER ESE 60-SSS| 120 - 150 | 120 mét | 5 kg | 10 năm |

Chi Phí Lắp Đặt

Chi phí lắp đặt phụ thuộc vào:

- Độ phức tạp của công trình (nhà dân dụng hay tòa nhà cao tầng).

- Khoảng cách từ kim thu sét đến hệ thống tiếp địa.

- Đơn vị thi công (thường dao động từ 20-50 triệu đồng cho một hệ thống hoàn chỉnh).

Lợi Ích Kinh Tế Khi Sử Dụng STORMASTER ESE

1. Giảm thiểu thiệt hại do sét:

- Chi phí sửa chữa thiết bị sau sét đánh có thể lên tới hàng tỷ đồng (đối với nhà máy, bệnh viện).

- STORMASTER ESE giúp ngăn ngừa 90% nguy cơ sét đánh trúng trực tiếp.

2. Tiết kiệm chi phí bảo trì:

- Tuổi thọ cao (20+ năm), không cần thay thế thường xuyên.

- Giảm chi phí vệ sinh và bảo trì định kỳ.

3. Đảm bảo hoạt động liên tục:

- Đối với các nhà máy sản xuất, sự cố sét có thể gây ngừng sản xuất hàng giờ, dẫn đến thiệt hại lớn.

- STORMASTER ESE giúp duy trì hoạt động ổn định của hệ thống.

4. Tăng giá trị công trình:

- Hệ thống chống sét đạt tiêu chuẩn quốc tế là yếu tố quan trọng khi thẩm định giá trị bất động sản.

5. Tuân thủ pháp luật:

- Tại Việt Nam, việc lắp đặt hệ thống chống sét là bắt buộc theo quy định của:

- Quy chuẩn kỹ thuật quốc gia QCVN 02:2021/BXD về an toàn cháy nổ.

- Tiêu chuẩn TCVN 9385:2012 về chống sét.

Ví Dụ Tính Toán Lợi Ích Kinh Tế

Trường hợp 1: Nhà máy sản xuất tại Bình Dương

- Diện tích: 5.000 m²

- Chi phí lắp đặt hệ thống chống sét STORMASTER ESE 50-S: 200 triệu đồng.

- Chi phí sửa chữa sau sét đánh (trung bình mỗi năm): 500 triệu đồng.

- Lợi ích sau 5 năm:

+ Giảm thiệt hại do sét: 500 triệu × 5 = 2,5 tỷ đồng.

+ Tiết kiệm chi phí bảo trì: 50 triệu đồng.

+ Tổng lợi ích: 2,55 tỷ đồng.

+ Lợi tức đầu tư (ROI): (2,55 tỷ - 200 triệu) / 200 triệu = 1.175%.

Trường hợp 2: Bệnh viện tại Hà Nội

- Diện tích: 2.000 m²

- Chi phí lắp đặt STORMASTER ESE 60-SSS: 150 triệu đồng.

- Chi phí thay thế thiết bị y tế sau sét đánh (trung bình mỗi năm): 1 tỷ đồng.

- Lợi ích sau 3 năm:

+ Giảm thiệt hại: 1 tỷ × 3 = 3 tỷ đồng.

+ Đảm bảo an toàn cho bệnh nhân: vô giá.

+ Lợi tức đầu tư (ROI): (3 tỷ - 150 triệu) / 150 triệu = 1.900%.

Những Sai Lầm Thường Gặp Khi Lắp Đặt Kim Thu Sét

1. Lựa Chọn Sai Model

- Sai lầm: Lắp đặt kim thu sét có bán kính bảo vệ quá nhỏ so với diện tích mái.

- Hậu quả: Vẫn bị sét đánh trúng do phạm vi bảo vệ không đủ.

- Giải pháp: Tính toán kỹ lưỡng bán kính bảo vệ dựa trên tiêu chuẩn NF C 17-102.

2. Lắp Đặt Không Đúng Tiêu Chuẩn

- Sai lầm: Kim thu sét không được lắp thẳng đứng, mối nối dây dẫn sét không chắc chắn.
