Khóa nút dừng khẩn cấp đường kính 28mm PROLOCKEY SBL51 – Khóa LOTO Emergency Stop Siemens

Khóa nút dừng khẩn cấp PROLOCKEY SBL51 – Khóa LOTO Emergency Stop cho công tắc Siemens, đường kính 28 mm

PROLOCKEY SBL51 là thiết bị khóa nút dừng khẩn cấp (Emergency Stop Button Lockout) chuyên dụng, được thiết kế để kiểm soát và ngăn thao tác ngoài ý muốn đối với các nút dừng khẩn cấp, đặc biệt phù hợp với công tắc Emergency Stop Siemens và các loại nút dừng có vành che trong không gian lắp đặt hạn chế.

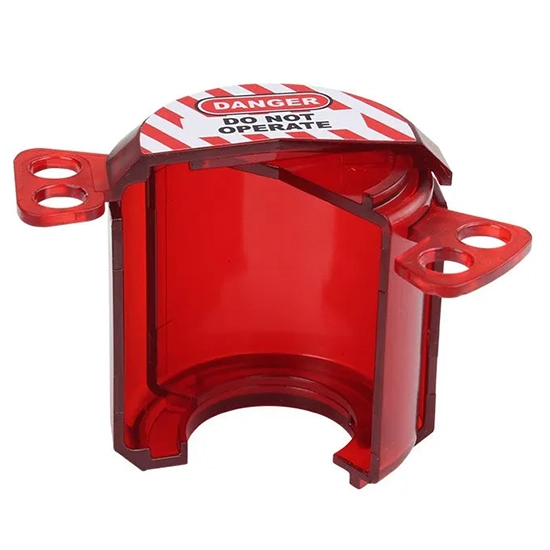

Sản phẩm được chế tạo từ polycarbonate (PC) trong suốt màu đỏ, vừa tạo khả năng quan sát trực quan nút bên trong vừa giúp thiết bị khóa dễ nhận biết trên bảng điều khiển. SBL51 có đường kính nút có thể khóa khoảng 27,5–28 mm, đường kính tổng thể 51,9 mm, chiều cao thân 58,8 mm và khối lượng chỉ khoảng 37,5 g.

Một điểm nổi bật của PROLOCKEY SBL51 là thiết kế 2 lỗ khóa, cho phép hai người cùng quản lý thiết bị khóa trong các tình huống bảo trì nhóm. Đây là đặc tính hữu ích khi nhiều kỹ thuật viên cùng tham gia một công việc và mỗi người cần duy trì quyền kiểm soát khóa của mình.

Với phạm vi nhiệt độ dịch vụ được công bố -20°C đến 120°C, vật liệu PC, thiết kế nhỏ gọn và khả năng lắp đặt xoay, SBL51 thích hợp cho nhiều môi trường như nhà máy hóa chất, thực phẩm, dược phẩm, sản xuất công nghiệp và các hệ thống máy móc sử dụng công tắc dừng khẩn cấp tương thích.

1. PROLOCKEY SBL51 là gì?

PROLOCKEY SBL51 là Emergency Stop Button Lockout, hay còn gọi là:

• Khóa LOTO nút dừng khẩn cấp.
• Khóa nút Emergency Stop.
• Khóa nút Stop Siemens.
• Khóa công tắc dừng khẩn cấp.
• Khóa an toàn nút nhấn.
• Khóa LOTO Emergency Stop.
• Thiết bị khóa nút dừng máy.
• Siemens Stop Button Lockout.

Sản phẩm được phát triển để trở thành một thành phần trong hệ thống Lockout/Tagout – LOTO, giúp kiểm soát việc thao tác vào nút điều khiển trong quá trình bảo trì, sửa chữa, vệ sinh hoặc kiểm tra thiết bị.

Theo thông tin sản phẩm, SBL51 được thiết kế đặc biệt cho công tắc dừng khẩn cấp Siemens hoặc các loại Emergency Stop có vành bảo vệ, đặc biệt trong những vị trí có không gian lắp đặt hạn chế.

Đây là điểm khác biệt quan trọng so với các loại khóa nút nhấn có kích thước lớn hoặc yêu cầu không gian lắp đặt rộng.

2. Tại sao cần khóa nút Emergency Stop?

Trong dây chuyền sản xuất hiện đại, Emergency Stop là một trong những giao diện điều khiển quan trọng nhất.

Nút dừng khẩn cấp thường được bố trí để người vận hành có thể nhanh chóng dừng máy trong tình huống nguy hiểm.

Tuy nhiên, trong quá trình bảo trì, việc quản lý trạng thái nút điều khiển cũng cần được xem xét trong tổng thể quy trình an toàn.

Ví dụ:

Một nhóm kỹ thuật viên đang thực hiện bảo trì máy. Nếu có người không tham gia công việc vô tình tác động vào cơ cấu điều khiển hoặc thay đổi trạng thái của hệ thống, điều kiện làm việc có thể bị ảnh hưởng.

Trong hệ thống LOTO, thiết bị khóa được sử dụng để kiểm soát quyền thao tác và duy trì trạng thái được quy định trong quy trình cô lập năng lượng.

PROLOCKEY SBL51 cung cấp một phương tiện cơ học để khóa nút dừng/công tắc tương thích, kết hợp với ổ khóa và thẻ cảnh báo khi cần thiết.

3. Thiết kế chuyên dụng cho nút Siemens

Một trong những ưu điểm quan trọng nhất của SBL51 là thiết kế hướng đến Siemens Emergency Stop Switches.

Các nút dừng khẩn cấp có thể có nhiều kiểu thiết kế:

• Nút dạng nấm.
• Nút có vòng bảo vệ.
• Nút có vành che.
• Nút lắp chìm.
• Nút đặt trong panel.
• Nút lắp trong khu vực hạn chế không gian.

Không phải mọi loại khóa nút nhấn đều có thể lắp vừa các cấu hình này.

SBL51 được thiết kế để phù hợp với một nhóm công tắc dừng khẩn cấp Siemens và các công tắc tương tự có kích thước tương thích.

Do đó, trước khi đặt hàng số lượng lớn, người dùng nên kiểm tra:

Model công tắc → đường kính nút → đường kính lỗ → chiều cao → không gian xung quanh → cấu hình vành che.

4. Khóa nút đường kính 28 mm

Theo mô tả sản phẩm, SBL51 có khả năng khóa nút có đường kính khoảng:

28 mm

Thông số kỹ thuật chi tiết ghi:

Hole Diameter: 27,5 mm

Vì vậy, khi chuẩn hóa dữ liệu sản phẩm trên website, có thể trình bày:

Đường kính nút tương thích: khoảng 28 mm; đường kính lỗ: 27,5 mm.

Đây là thông số cần được kiểm tra cẩn thận khi lựa chọn sản phẩm.

Nếu nút nhấn thực tế có kích thước vượt quá giới hạn thiết kế hoặc hình dạng không tương thích, không nên cố ép thiết bị vào vị trí lắp đặt.

5. Thiết kế nhỏ gọn cho vị trí chật hẹp

Một ưu điểm nổi bật của PROLOCKEY SBL51 là khả năng sử dụng trong không gian lắp đặt hạn chế.

Trong thực tế, bảng điều khiển máy có thể chứa rất nhiều thành phần:

• Nút nhấn.
• Công tắc xoay.
• Đèn báo.
• Màn hình HMI.
• Đồng hồ đo.
• Nút Emergency Stop.
• Bộ điều khiển.
• Cáp điện.
• Thiết bị bảo vệ.

Nếu sử dụng một thiết bị khóa quá lớn, việc lắp đặt có thể gặp khó khăn.

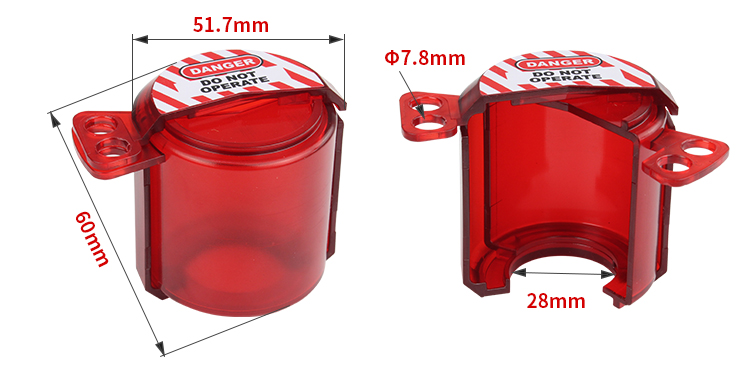

SBL51 có đường kính tổng thể chỉ 51,9 mm và chiều cao 58,8 mm, giúp thiết bị có cấu trúc tương đối nhỏ gọn.

Đặc biệt, thiết kế này hướng đến các Emergency Stop có vành che hoặc nằm tại vị trí khó tiếp cận.

6. Vật liệu polycarbonate PC

SBL51 được chế tạo từ PC – Polycarbonate.

Polycarbonate được sử dụng rộng rãi trong các ứng dụng công nghiệp yêu cầu:

• Độ bền cơ học.
• Khả năng chịu va đập.
• Độ trong suốt.
• Trọng lượng thấp.
• Khả năng quan sát thiết bị bên trong.

Đối với thiết bị LOTO, việc sử dụng PC trong suốt giúp nhân viên vẫn có thể quan sát nút bên trong.

Sản phẩm có màu đỏ trong suốt, vừa tạo khả năng nhận diện vừa duy trì tầm nhìn.

7. Màu đỏ trong suốt – nhận diện LOTO nhanh chóng

Màu đỏ là màu cảnh báo quen thuộc trong các hệ thống an toàn công nghiệp.

SBL51 sử dụng thiết kế transparent red PC – polycarbonate đỏ trong suốt.

Điều này mang lại hai lợi ích:

Khả năng quan sát

Người sử dụng có thể nhìn thấy cơ cấu nút bên trong.

Khả năng nhận diện

Màu đỏ giúp thiết bị khóa nổi bật hơn trên bảng điều khiển.

Trong một nhà máy có hàng trăm thiết bị, khả năng nhận diện nhanh là yếu tố rất quan trọng.

Nhân viên bảo trì có thể dễ dàng nhận biết rằng vị trí nút đang được áp dụng một biện pháp kiểm soát an toàn.

8. Tem cảnh báo nguy hiểm

SBL51 được trang bị nhãn cảnh báo nguy hiểm.

Nhãn cảnh báo giúp truyền đạt thông tin trực quan rằng thiết bị đang được kiểm soát.

Đối với hệ thống LOTO, yếu tố nhận diện rất quan trọng vì không phải tất cả nhân viên trong nhà máy đều trực tiếp tham gia công việc bảo trì.

Một thiết bị khóa có màu sắc và cảnh báo rõ ràng có thể giúp:

• Tăng khả năng nhận biết.
• Hạn chế thao tác nhầm.
• Tạo tín hiệu trực quan.
• Hỗ trợ quy trình LOTO.
• Giúp phân biệt vị trí đang được kiểm soát.

Tuy nhiên, nhãn cảnh báo không thay thế cho ổ khóa và quy trình LOTO.

9. Thiết kế 2 lỗ khóa – quản lý bởi 2 người

Một trong những tính năng nổi bật nhất của SBL51 là:

2 lock holes – 2 lỗ khóa.

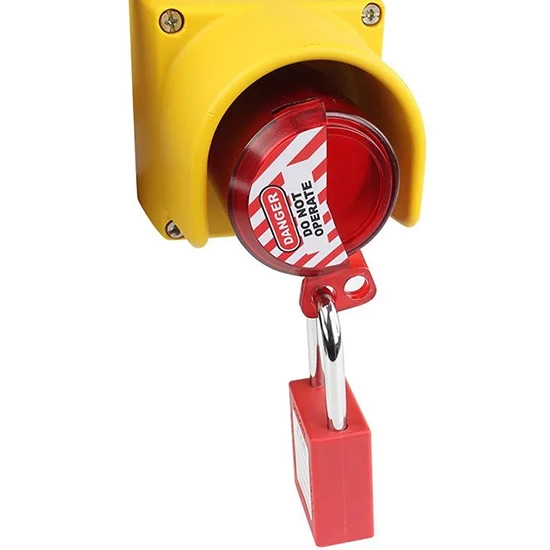

Thiết kế này cho phép hai người cùng gắn khóa cá nhân vào một thiết bị.

Đây là tính năng đặc biệt hữu ích trong LOTO nhóm.

Ví dụ:

Hai kỹ thuật viên cùng thực hiện bảo trì một máy.

• Kỹ thuật viên A gắn ổ khóa của mình.
• Kỹ thuật viên B gắn ổ khóa của mình.

Cả hai người đều duy trì quyền kiểm soát đối với trạng thái khóa.

Điều này giúp giảm phụ thuộc vào một người duy nhất trong các công việc có nhiều nhân sự tham gia.

10. LOTO nhóm với PROLOCKEY SBL51

Trong công việc bảo trì nhóm, nguyên tắc quan trọng là mỗi người tham gia phải có phương thức kiểm soát phù hợp theo quy trình LOTO của doanh nghiệp.

SBL51 hỗ trợ mô hình quản lý này bằng hai vị trí khóa.

Ví dụ quy trình:

Cô lập năng lượng → Lắp SBL51 → Kỹ thuật viên 1 khóa → Kỹ thuật viên 2 khóa → Gắn Tagout → Xác minh an toàn → Tiến hành bảo trì.

Khi công việc kết thúc, mỗi người tháo khóa của mình theo quy trình.

Điều này giúp giảm nguy cơ một người tháo khóa trong khi người còn lại vẫn đang làm việc.

Lưu ý: SBL51 chỉ có hai lỗ khóa; nếu số người tham gia lớn hơn, doanh nghiệp có thể cần sử dụng hasp hoặc giải pháp LOTO nhóm phù hợp.

11. Cơ cấu xoay dễ thao tác

Theo mô tả sản phẩm, SBL51 sử dụng rotating design – thiết kế xoay để hỗ trợ quá trình lắp đặt và vận hành.

Thiết kế này giúp người sử dụng:

• Lắp đặt nhanh.
• Tháo khóa thuận tiện.
• Dễ tiếp cận cơ cấu.
• Giảm thao tác phức tạp.
• Phù hợp với các vị trí hạn chế không gian.

Đối với đội bảo trì phải thực hiện nhiều lần LOTO mỗi ngày, khả năng thao tác nhanh là một lợi thế đáng kể.

12. Phạm vi nhiệt độ -20°C đến 120°C

Thông số kỹ thuật của SBL51 công bố phạm vi nhiệt độ dịch vụ:

-20°C đến 120°C

Khoảng nhiệt độ này cho phép thiết bị được sử dụng trong nhiều môi trường công nghiệp khác nhau.

Tuy nhiên, điều kiện thực tế còn phụ thuộc vào:

• Nhiệt độ môi trường.
• Nhiệt độ bề mặt thiết bị.
• Thời gian tiếp xúc nhiệt.
• Hóa chất.
• UV.
• Độ ẩm.
• Tác động cơ học.

Đối với các khu vực có điều kiện cực đoan, nên đánh giá thực tế trước khi triển khai.

13. Phù hợp ngành hóa chất

PROLOCKEY SBL51 được mô tả phù hợp với môi trường:

Chemical – Hóa chất.

Nhà máy hóa chất thường có yêu cầu cao về kiểm soát thiết bị trong quá trình bảo trì.

Các bảng điều khiển có thể được bố trí tại:

• Khu vực sản xuất.
• Trạm bơm.
• Hệ thống xử lý.
• Khu vực phối trộn.
• Hệ thống thông gió.
• Máy đóng gói.

SBL51 có thể được sử dụng tại các vị trí Emergency Stop tương thích.

14. Ứng dụng trong ngành thực phẩm

Nhà máy thực phẩm có nhiều dây chuyền tự động như:

• Máy đóng gói.
• Máy chiết rót.
• Máy dán nhãn.
• Băng tải.
• Máy trộn.
• Máy nghiền.
• Hệ thống CIP.
• Máy chế biến.

Trong quá trình vệ sinh và bảo trì, việc kiểm soát nút điều khiển là một phần quan trọng của quy trình an toàn.

SBL51 giúp bổ sung một lớp kiểm soát cơ học cho các nút Emergency Stop tương thích.

15. Ứng dụng trong ngành dược phẩm

Các nhà máy dược phẩm yêu cầu quy trình vận hành và bảo trì có tính kiểm soát cao.

Thiết bị SBL51 có thể được sử dụng cho:

• Máy sản xuất.
• Máy đóng gói.
• Hệ thống băng tải.
• Máy cấp liệu.
• Thiết bị phụ trợ.
• Hệ thống HVAC.
• Thiết bị xử lý nguyên liệu.

Thiết kế nhỏ gọn cũng thuận tiện đối với các panel điều khiển có mật độ thiết bị cao.

16. Thông số kỹ thuật PROLOCKEY SBL51

17. Hướng dẫn lựa chọn SBL51

Trước khi mua PROLOCKEY SBL51, doanh nghiệp nên kiểm tra thực tế nút Emergency Stop.

Kiểm tra 1 – Đường kính

Xác nhận đường kính nút phù hợp với khoảng 28 mm.

Kiểm tra 2 – Model Siemens

Nếu sử dụng cho thiết bị Siemens, nên xác định chính xác model công tắc.

Kiểm tra 3 – Vành che

Kiểm tra xem nút có shield/vành bảo vệ hay không.

Kiểm tra 4 – Không gian

Đo khoảng trống xung quanh nút để đảm bảo thiết bị có thể xoay và lắp đặt.

Kiểm tra 5 – Chiều cao

Đảm bảo hình dạng nút không vượt quá cấu hình thiết kế.

Kiểm tra 6 – Ổ khóa

Kiểm tra ổ khóa LOTO có phù hợp với lỗ khóa 7,8 mm hay không.

18. Hướng dẫn sử dụng trong quy trình LOTO

PROLOCKEY SBL51 nên được sử dụng như một phần của quy trình kiểm soát năng lượng hoàn chỉnh.

Bước 1: Xác định thiết bị

Xác định máy hoặc hệ thống cần bảo trì.

Bước 2: Xác định nguồn năng lượng

Xác định điện, khí nén, thủy lực, cơ năng hoặc các nguồn năng lượng liên quan.

Bước 3: Thông báo

Thông báo cho nhân viên liên quan.

Bước 4: Dừng thiết bị

Thực hiện dừng máy theo quy trình.

Bước 5: Cô lập nguồn

Cô lập nguồn năng lượng bằng thiết bị cách ly phù hợp.

Bước 6: Khóa

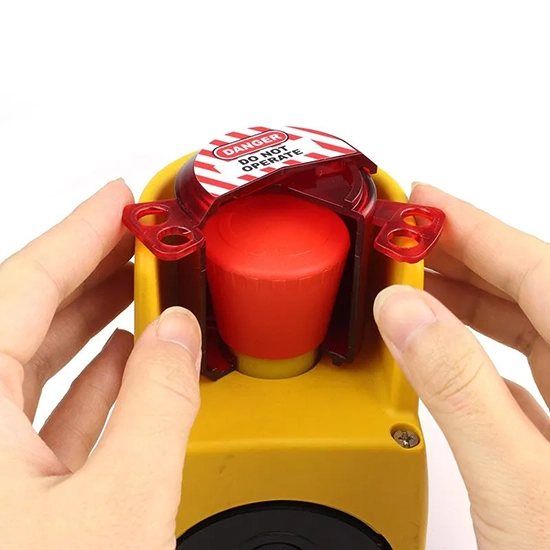

Lắp SBL51 vào nút/công tắc tương thích và sử dụng ổ khóa LOTO.

Bước 7: Khóa cá nhân

Trong công việc nhóm, hai người có thể sử dụng hai vị trí khóa theo quy trình.

Bước 8: Gắn Tagout

Gắn thẻ cảnh báo.

Bước 9: Xác minh

Kiểm tra trạng thái không còn năng lượng theo quy trình an toàn.

Bước 10: Bảo trì

Chỉ bắt đầu công việc sau khi hoàn thành các bước kiểm soát cần thiết.

19. Ưu điểm nổi bật của PROLOCKEY SBL51

Chuyên dụng cho Siemens

Thiết kế hướng đến Siemens Emergency Stop Switches và các nút tương thích.

Khóa nút khoảng 28 mm

Phù hợp với nhóm nút có kích thước nhỏ.

Thiết kế nhỏ gọn

Đường kính tổng thể chỉ 51,9 mm.

PC trong suốt màu đỏ

Dễ quan sát và nhận diện.

Hai vị trí khóa

Hỗ trợ LOTO hai người.

Có cảnh báo nguy hiểm

Tăng khả năng nhận biết thiết bị đang được kiểm soát.

Dễ thao tác

Thiết kế xoay giúp lắp và tháo thuận tiện.

Phạm vi nhiệt độ rộng

Theo thông số sản phẩm: -20°C đến 120°C.

Trọng lượng nhẹ

Chỉ khoảng 37,5 g.

20. SBL51 khác gì so với khóa nút nhấn thông thường?

SBL51 được thiết kế chuyên biệt cho những trường hợp mà một khóa nút nhấn thông thường có thể khó đáp ứng.

21. Câu hỏi thường gặp về PROLOCKEY SBL51

SBL51 dùng để làm gì?

SBL51 là khóa LOTO nút dừng khẩn cấp, được sử dụng để kiểm soát nút Emergency Stop trong quá trình bảo trì và thực hiện LOTO.

SBL51 có phù hợp với Siemens không?

Có. Sản phẩm được thiết kế đặc biệt cho Siemens Emergency Stop Switches và các loại công tắc tương thích.

SBL51 khóa nút đường kính bao nhiêu?

Thông tin sản phẩm cho biết đường kính khóa khoảng 28 mm, với đường kính lỗ là 27,5 mm.

SBL51 có bao nhiêu lỗ khóa?

Sản phẩm được thiết kế để hai người có thể cùng quản lý khóa.

SBL51 làm bằng vật liệu gì?

Sản phẩm sử dụng polycarbonate – PC.

SBL51 có màu gì?

Đỏ trong suốt, giúp nhận diện thiết bị đồng thời cho phép quan sát bên trong.

SBL51 chịu nhiệt bao nhiêu?

Thông số dịch vụ được công bố là -20°C đến 120°C.

SBL51 nặng bao nhiêu?

Khoảng 0,0375 kg, tương đương 37,5 g.

SBL51 có dùng cho mọi nút Emergency Stop không?

Không. Sản phẩm cần được lựa chọn dựa trên model, kích thước, hình dạng và không gian lắp đặt. Không nên mặc định mọi nút Emergency Stop đều tương thích.

22. SBL51 trong bộ thiết bị LOTO của nhà máy

Đối với doanh nghiệp triển khai chương trình LOTO, SBL51 có thể được đưa vào nhóm:

Push Button & Emergency Stop Lockout

Một hệ thống LOTO hoàn chỉnh có thể bao gồm:

• SBL51 – khóa Emergency Stop tương thích.
• SBL03 – khóa nút nhấn.
• Khóa MCB.
• Khóa MCCB.
• Khóa motor starter.
• Khóa dao cách ly.
• Khóa phích cắm.
• Khóa van.
• Ổ khóa an toàn.
• Hasp khóa nhóm.
• Thẻ cảnh báo Tagout.
• Trạm LOTO.

Việc chuẩn hóa thiết bị theo từng loại cơ cấu giúp bộ phận HSE/EHS và bảo trì dễ dàng xây dựng LOTO Equipment Matrix – ma trận thiết bị khóa theo từng máy.

23. Lưu ý an toàn khi sử dụng

PROLOCKEY SBL51 là thiết bị hỗ trợ LOTO và không thay thế quy trình an toàn điện hoặc quy trình cô lập năng lượng.

Trước khi bảo trì, người có thẩm quyền cần xác định đầy đủ các nguồn năng lượng liên quan.

Đặc biệt, việc khóa nút Emergency Stop cần được đánh giá dựa trên chức năng an toàn của máy. Không nên khóa hoặc che chắn một cơ cấu dừng khẩn cấp nếu việc đó làm mất khả năng sử dụng chức năng an toàn cần thiết trong tình huống khẩn cấp.

Ngoài ra:

• Không sử dụng sản phẩm khi có dấu hiệu nứt, biến dạng.
• Kiểm tra kích thước trước khi lắp.
• Không cố ép khóa vào nút không tương thích.
• Kiểm tra ổ khóa phù hợp với lỗ 7,8 mm.
• Tuân thủ quy trình LOTO của nhà máy.
• Thực hiện xác minh trạng thái năng lượng trước khi làm việc.

24. Mua PROLOCKEY SBL51 tại Việt Nam

PROLOCKEY SBL51 phù hợp với các doanh nghiệp đang tìm kiếm khóa LOTO Emergency Stop chuyên dụng cho Siemens, đặc biệt khi cần giải pháp nhỏ gọn cho các nút khoảng 28 mm, có vành che hoặc nằm trong khu vực hạn chế không gian.

Sản phẩm có thể được ứng dụng trong:

Nhà máy hóa chất → Nhà máy thực phẩm → Nhà máy dược phẩm → Nhà máy cơ khí → Nhà máy điện tử → Dây chuyền tự động hóa → Hệ thống HVAC → Máy đóng gói → Máy chế biến → Hệ thống sản xuất công nghiệp.

Đối với đơn hàng dự án hoặc số lượng lớn, nên cung cấp model nút Siemens, hình ảnh thực tế và kích thước nút để đối chiếu khả năng tương thích trước khi triển khai.

25. Kết luận

PROLOCKEY SBL51 – Siemens Stop Button Lockout là giải pháp khóa LOTO nút dừng khẩn cấp nhỏ gọn, được thiết kế chuyên dụng cho các công tắc Emergency Stop Siemens và các loại nút tương thích.

Sản phẩm nổi bật với vật liệu polycarbonate PC trong suốt màu đỏ, đường kính nút khoảng 28 mm, đường kính tổng thể 51,9 mm, chiều cao 58,8 mm, lỗ khóa 7,8 mm, hai vị trí khóa, thiết kế xoay và trọng lượng chỉ 37,5 g.

Đặc biệt, thiết kế hai lỗ khóa cho phép hai người cùng quản lý, giúp SBL51 trở thành lựa chọn hữu ích cho các công việc bảo trì nhóm và chương trình LOTO trong môi trường công nghiệp.

Với khả năng sử dụng trong môi trường hóa chất, thực phẩm, dược phẩm và sản xuất, PROLOCKEY SBL51 giúp doanh nghiệp bổ sung một giải pháp kiểm soát nút Emergency Stop trực quan, nhỏ gọn và dễ triển khai.
