Khóa MCCB có độ dày tay cầm khóa ≤17.5mm PROLOCKEY CBL31-S

PROLOCKEY CBL31-S – Khóa Lockout Circuit Breaker/MCCB tay gạt ≤17,5 mm

PROLOCKEY CBL31-S là thiết bị khóa Lockout cho cầu dao, aptomat và circuit breaker loại nhỏ/trung bình, được thiết kế đặc biệt để khóa các loại circuit breaker có tay gạt dày đến 17,5 mm.

Sản phẩm sử dụng kết cấu thép Q235, hợp kim kẽm và nylon PA6, kết hợp lớp phủ bề mặt bằng phương pháp phun phủ nhiệt độ cao nhằm nâng cao khả năng chống ăn mòn trong môi trường công nghiệp. Thiết kế không cần dụng cụ hỗ trợ giúp kỹ thuật viên có thể thực hiện thao tác Lockout nhanh chóng tại tủ điện hoặc máy móc.

Với lỗ khóa Ø8 mm, CBL31-S có thể kết hợp với safety padlock và các thiết bị LOTO khác để xây dựng quy trình Lockout Tagout – LOTO, hỗ trợ kiểm soát nguồn năng lượng trong quá trình bảo trì, sửa chữa và kiểm tra thiết bị.

1. Tổng quan sản phẩm PROLOCKEY CBL31-S

Trong hoạt động bảo trì công nghiệp, việc cô lập nguồn điện trước khi sửa chữa là một trong những bước quan trọng để hạn chế nguy cơ thiết bị khởi động ngoài ý muốn.

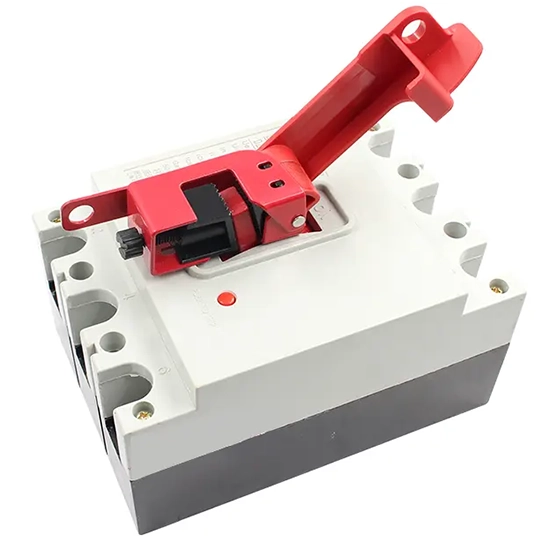

PROLOCKEY CBL31-S được sử dụng tại vị trí tay gạt của circuit breaker, tạo ra một điểm khóa cơ học để có thể gắn safety padlock.

Điểm nổi bật của CBL31-S là khả năng khóa tay gạt có độ dày ≤17,5 mm, phù hợp với những loại circuit breaker có tay gạt cao hoặc dày mà một số mẫu khóa breaker thông thường khó đáp ứng.

Thông tin chính

• Thương hiệu: PROLOCKEY
• Model: CBL31-S
• Tên sản phẩm: Khóa Lockout circuit breaker
• Phân loại: Khóa circuit breaker loại nhỏ/trung bình
• Tay gạt phù hợp: ≤17,5 mm
• Màu sắc: Đỏ
• Lỗ khóa: Ø8 mm
• Thân chính: Thép Q235
• Bộ phận khóa: Hợp kim kẽm
• Tay cầm: Nylon PA6
• Xử lý bề mặt: Phun phủ nhiệt độ cao
• Nhiệt độ sử dụng: -20°C đến 120°C
• Kích thước: 87 × 31,5 × 27,5 mm
• Trọng lượng: 0,098 kg

2. Khóa được circuit breaker có tay gạt ≤17,5 mm

Đây là thông số quan trọng nhất khi lựa chọn CBL31-S.

Theo thông tin kỹ thuật sản phẩm, CBL31-S phù hợp để khóa tay gạt circuit breaker có độ dày không quá 17,5 mm.

Điều này giúp sản phẩm hướng tới các loại:

• Circuit breaker có tay gạt dày.
• Circuit breaker có tay gạt cao.
• Một số loại MCCB.
• Aptomat công nghiệp.
• Thiết bị đóng cắt trong tủ điện.
• Circuit breaker sử dụng trong máy móc và dây chuyền sản xuất.

CBL31-S phù hợp khi:

Độ dày tay gạt ≤17,5 mm
→ Có thể xem xét CBL31-S.

Tuy nhiên, kích thước không phải yếu tố duy nhất. Với những circuit breaker có cấu tạo đặc biệt, người dùng nên kiểm tra hình dạng tay gạt, vị trí lắp và khoảng không xung quanh trước khi lựa chọn.

3. Thiết kế dành cho hệ thống Lockout Tagout

CBL31-S không phải thiết bị đóng cắt điện mà là thiết bị khóa cơ học hỗ trợ quy trình LOTO.

Trong một hệ thống Lockout Tagout, sản phẩm có thể được sử dụng theo cấu trúc:

Circuit Breaker

↓

CBL31-S

↓

Safety Padlock

↓

Lockout Tag

Việc lắp khóa giúp hạn chế việc tay gạt bị thao tác trở lại trong thời gian thiết bị đang được bảo trì, theo quy trình kiểm soát năng lượng của doanh nghiệp.

4. Kết cấu thép Q235 chắc chắn

Phần thân chính của CBL31-S được chế tạo từ thép Q235.

Vật liệu này thường được sử dụng trong các kết cấu và chi tiết cơ khí nhờ:

• Độ bền cơ học tốt.
• Khả năng chịu lực phù hợp.
• Dễ gia công.
• Độ ổn định cao.
• Phù hợp với môi trường công nghiệp.

Đối với một thiết bị Lockout, kết cấu kim loại giúp tạo ra cơ cấu khóa chắc chắn khi được lắp đúng trên circuit breaker tương thích.

5. Bộ phận khóa bằng hợp kim kẽm

CBL31-S sử dụng hợp kim kẽm cho bộ phận khóa.

Hợp kim kẽm cho phép tạo ra các chi tiết có hình dạng chính xác, đồng thời mang lại:

• Độ cứng phù hợp.
• Khả năng gia công tốt.
• Bề mặt hoàn thiện tốt.
• Khả năng chống ăn mòn tương đối tốt.

Kết hợp với thân thép Q235, thiết bị có cấu trúc đa vật liệu nhằm đáp ứng yêu cầu cơ khí của thiết bị Lockout.

6. Tay cầm PA6 Nylon

Phần tay cầm của CBL31-S được chế tạo từ nylon PA6.

PA6 là vật liệu polymer kỹ thuật được sử dụng rộng rãi trong các ứng dụng công nghiệp nhờ:

• Trọng lượng nhẹ.
• Khả năng chịu mài mòn.
• Độ bền cơ học tốt.
• Khả năng gia công tốt.
• Tính cách điện của vật liệu polymer.

Phần tay cầm giúp người dùng thao tác thuận tiện và giảm trọng lượng tổng thể của sản phẩm.

Lưu ý: vật liệu nylon có tính cách điện không có nghĩa toàn bộ thiết bị được xem là thiết bị bảo vệ điện hoặc có thể thay thế các biện pháp an toàn điện chuyên dụng.

7. Bề mặt phun phủ nhiệt độ cao

Theo thông tin nhà sản xuất, CBL31-S được phun phủ bề mặt ở nhiệt độ cao.

Mục đích chính là tăng khả năng bảo vệ bề mặt kim loại trước tác động của môi trường, góp phần cải thiện khả năng chống ăn mòn.

Đặc điểm này hữu ích khi sử dụng trong:

• Nhà máy.
• Xưởng sản xuất.
• Khu vực bảo trì.
• Phòng điện.
• Tủ điều khiển.
• Khu vực có độ ẩm.
• Môi trường công nghiệp thường xuyên sử dụng thiết bị cơ khí.

8. Lắp đặt không cần dụng cụ

Một ưu điểm thực tế của PROLOCKEY CBL31-S là thiết kế cho phép lắp đặt mà không cần dụng cụ bổ sung.

Điều này đặc biệt hữu ích với:

• Nhân viên bảo trì.
• Kỹ thuật viên điện.
• Nhân viên EHS/HSE.
• Đội bảo trì cơ điện.
• Nhà thầu M&E.
• Kỹ thuật viên dịch vụ hiện trường.

Người sử dụng có thể mang CBL31-S trong túi LOTO cá nhân hoặc bộ Lockout Tagout và thao tác trực tiếp tại tủ điện.

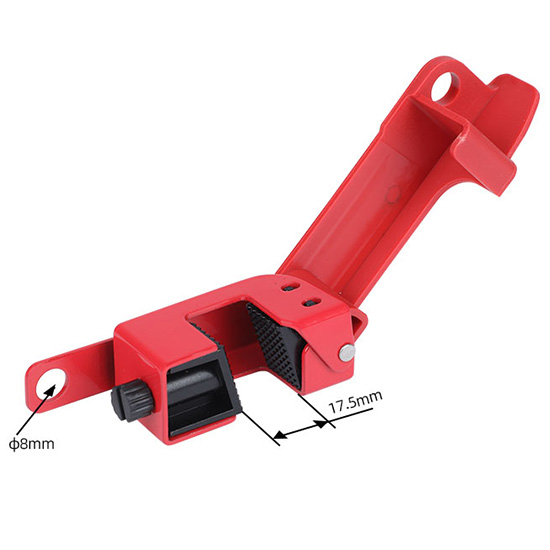

9. Lỗ khóa đường kính 8 mm

CBL31-S được trang bị:

Lỗ khóa Ø8 mm

Đây là vị trí để kết hợp với Safety Padlock.

Sau khi khóa breaker, safety padlock có thể được sử dụng để duy trì trạng thái Lockout theo quy trình của doanh nghiệp.

Đối với trường hợp Group Lockout, cần sử dụng thêm thiết bị phù hợp như Lockout Hasp nếu kết cấu và quy trình cho phép.

10. Màu đỏ dễ nhận diện

CBL31-S có màu đỏ nổi bật, phù hợp với mục đích nhận diện thiết bị Lockout trong khu vực sản xuất.

Khi được lắp trên circuit breaker, màu sắc nổi bật giúp người lao động dễ dàng nhận biết rằng:

Thiết bị đang được áp dụng biện pháp Lockout.

Tuy nhiên, màu sắc chỉ có chức năng nhận diện. Người lao động vẫn phải tuân thủ đầy đủ quy trình LOTO, biển báo và hướng dẫn an toàn của doanh nghiệp.

11. Kích thước và trọng lượng

CBL31-S có kích thước:

87 × 31,5 × 27,5 mm

Trọng lượng:

0,098 kg – khoảng 98 g.

Kích thước này giúp sản phẩm đủ nhỏ để:

• Mang theo trong túi dụng cụ.
• Đựng trong bộ LOTO.
• Bố trí trong tủ quản lý Lockout.
• Trang bị cho từng nhân viên bảo trì.
• Dễ dàng vận chuyển giữa các khu vực làm việc.

So với nhiều thiết bị Lockout chuyên dụng có kết cấu kim loại, trọng lượng khoảng 98 g vẫn tương đối thuận tiện cho việc sử dụng cơ động.

12. Dải nhiệt độ sử dụng -20°C đến 120°C

Theo thông số kỹ thuật, CBL31-S có phạm vi nhiệt độ sử dụng:

-20°C đến 120°C

Dải nhiệt độ này cho phép thiết bị đáp ứng nhiều điều kiện làm việc công nghiệp.

Tuy nhiên, khi sử dụng trong môi trường nhiệt độ đặc biệt, cần xem xét toàn bộ hệ thống, bao gồm:

• Circuit breaker.
• Safety padlock.
• Thiết bị LOTO khác.
• Điều kiện môi trường.
• Hướng dẫn kỹ thuật của nhà sản xuất.

Không nên chỉ căn cứ vào dải nhiệt độ của riêng CBL31-S để đánh giá toàn bộ hệ thống an toàn.

13. Ứng dụng của PROLOCKEY CBL31-S

Bảo trì tủ điện

CBL31-S có thể được sử dụng để khóa circuit breaker trước khi thực hiện:

• Kiểm tra.
• Sửa chữa.
• Bảo dưỡng.
• Thay thế linh kiện.
• Vệ sinh tủ điện.
• Kiểm tra dây dẫn.

Bảo trì máy móc

Trong các dây chuyền sản xuất, circuit breaker thường là một trong những điểm cô lập năng lượng. CBL31-S giúp tạo điểm Lockout tại vị trí này.

Nhà máy công nghiệp

Có thể trang bị cho:

• Bộ phận bảo trì.
• Bộ phận điện.
• EHS/HSE.
• Đội cơ điện.
• Đội bảo dưỡng thiết bị.

Công trình M&E

Thiết bị phù hợp để đưa vào bộ dụng cụ LOTO của kỹ thuật viên thực hiện bảo trì hệ thống điện.

14. CBL31-S trong quy trình LOTO

Một quy trình Lockout Tagout cơ bản có thể bao gồm:

Bước 1 – Xác định nguồn năng lượng

Xác định circuit breaker và nguồn điện liên quan.

Bước 2 – Thông báo

Thông báo cho người vận hành và những người có liên quan.

Bước 3 – Ngắt thiết bị

Thực hiện tắt thiết bị theo quy trình.

Bước 4 – Cô lập nguồn

Ngắt circuit breaker cần thiết.

Bước 5 – Lắp CBL31-S

Đưa thiết bị Lockout vào vị trí phù hợp trên tay gạt.

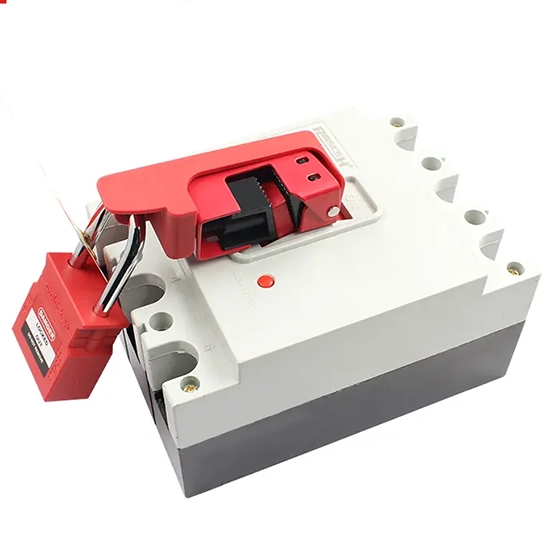

Bước 6 – Gắn Safety Padlock

Khóa CBL31-S bằng safety padlock.

Bước 7 – Gắn Lockout Tag

Gắn thẻ cảnh báo để nhận diện người thực hiện và trạng thái thiết bị.

Bước 8 – Xác minh

Kiểm tra việc cô lập năng lượng trước khi bắt đầu công việc.

Bước 9 – Bảo trì

Chỉ tiến hành công việc sau khi điều kiện an toàn đã được xác nhận.

15. Bảng thông số kỹ thuật

16. So sánh CBL31-S và CBL32-S

Hai model có thiết kế và vật liệu tương tự nhưng khác nhau đáng chú ý ở khả năng tương thích với độ dày tay gạt.

Điểm lựa chọn quan trọng

Nếu circuit breaker có tay gạt dày hơn, CBL31-S có phạm vi tương thích được công bố rộng hơn, lên tới 17,5 mm.

Nếu tay gạt có độ dày ≤11 mm và cần một thiết bị nhỏ gọn hơn, CBL32-S là lựa chọn phù hợp để xem xét.

Luôn kiểm tra kích thước thực tế của circuit breaker trước khi đặt hàng.

17. Lưu ý khi lựa chọn khóa CBL31-S

Không nên chỉ dựa vào tên gọi MCB/MCCB để xác định khả năng tương thích.

Do các nhà sản xuất circuit breaker có nhiều thiết kế khác nhau, cần kiểm tra:

1. Độ dày tay gạt.
2. Chiều cao tay gạt.
3. Hình dạng tay gạt.
4. Khoảng cách xung quanh tay gạt.
5. Vị trí lắp đặt.
6. Khả năng đưa khóa vào trạng thái Lockout.
7. Kích thước safety padlock sử dụng kèm.

Đối với dự án số lượng lớn, nên kiểm tra mẫu thực tế trước khi triển khai đồng loạt.

18. Ưu điểm nổi bật

Khóa tay gạt đến 17,5 mm

Phù hợp với nhóm circuit breaker có tay gạt dày hoặc cao.

Không cần dụng cụ

Giúp rút ngắn thời gian thao tác Lockout tại hiện trường.

Kết cấu thép Q235

Tạo độ chắc chắn cơ học cho thân thiết bị.

Hợp kim kẽm

Được sử dụng cho bộ phận khóa, hỗ trợ tạo kết cấu chính xác.

Tay cầm PA6

Nhẹ, thuận tiện thao tác và mang theo.

Lỗ khóa Ø8 mm

Cho phép kết hợp với safety padlock phù hợp.

Màu đỏ

Dễ nhận diện trong hệ thống LOTO.

Kích thước gọn

87 × 31,5 × 27,5 mm, thuận tiện lưu trữ và vận chuyển.

19. FAQ – Câu hỏi thường gặp về CBL31-S

PROLOCKEY CBL31-S là gì?

Đây là khóa Lockout dành cho circuit breaker/MCCB, sử dụng để khóa tay gạt thiết bị đóng cắt trong quy trình Lockout Tagout.

CBL31-S phù hợp với tay gạt dày bao nhiêu?

Sản phẩm được thiết kế cho tay gạt có độ dày ≤17,5 mm.

CBL31-S có cần dụng cụ để lắp không?

Không. Sản phẩm được thiết kế để lắp đặt không cần dụng cụ bổ sung.

Lỗ khóa của CBL31-S bao nhiêu?

Ø8 mm.

CBL31-S được làm bằng vật liệu gì?

Thân chính sử dụng thép Q235, bộ phận khóa bằng hợp kim kẽm và tay cầm bằng nylon PA6.

CBL31-S có màu gì?

Màu đỏ.

CBL31-S nặng bao nhiêu?

Khoảng 0,098 kg, tương đương 98 g.

CBL31-S có dùng cho mọi MCCB không?

Không. Cần kiểm tra kích thước và hình dạng tay gạt thực tế. Thông số ≤17,5 mm là điều kiện quan trọng nhưng không phải tiêu chí duy nhất để xác định khả năng tương thích.

CBL31-S có phải khóa an toàn điện không?

CBL31-S là thiết bị Lockout cơ khí hỗ trợ kiểm soát năng lượng, không phải thiết bị bảo hộ điện cá nhân và không thay thế các biện pháp an toàn điện.

20. Kết luận

PROLOCKEY CBL31-S là giải pháp Circuit Breaker Lockout chuyên dụng cho các loại circuit breaker có tay gạt dày đến 17,5 mm. Với kết cấu thép Q235 + hợp kim kẽm + nylon PA6, lớp phủ bề mặt chống ăn mòn, lỗ khóa Ø8 mm và thiết kế không cần dụng cụ, sản phẩm đáp ứng tốt nhu cầu trang bị LOTO cho đội ngũ bảo trì và an toàn công nghiệp.

So với CBL32-S, model CBL31-S có khả năng khóa tay gạt dày hơn, lên tới 17,5 mm, đồng thời có kích thước và trọng lượng lớn hơn.

Sản phẩm phù hợp để tích hợp vào bộ LOTO cá nhân, bộ khóa tủ điện, Lockout Station, bộ an toàn bảo trì máy móc và hệ thống quản lý kiểm soát năng lượng trong nhà máy, xưởng sản xuất và các công trình công nghiệp.

PROLOCKEY CBL31-S – Khóa circuit breaker tay gạt ≤17,5 mm, kết cấu thép chắc chắn, lắp đặt không cần dụng cụ, hỗ trợ quy trình Lockout Tagout và kiểm soát năng lượng an toàn.
