Khóa MCCB có độ dày tay cầm khóa ≤11mm PROLOCKEY CBL32-S

PROLOCKEY CBL32-S : khóa Lockout dành cho cầu dao/aptomat loại nhỏ và trung bình có độ dày tay gạt ≤ 11 mm

PROLOCKEY CBL32-S là khóa Lockout dành cho cầu dao/aptomat loại nhỏ và trung bình, được thiết kế để khóa tay gạt của MCCB hoặc circuit breaker có độ dày tay gạt ≤ 11 mm. Sản phẩm sử dụng kết cấu kết hợp thép cường độ cao Q235, hợp kim kẽm và nylon PA6, bên ngoài được xử lý phun phủ ở nhiệt độ cao nhằm tăng khả năng chống ăn mòn.

Với thiết kế không cần dụng cụ hỗ trợ, CBL32-S cho phép nhân viên bảo trì thao tác khóa nhanh tại điểm cô lập điện. Khóa có lỗ khóa đường kính 8 mm, phù hợp để kết hợp với safety padlock trong quy trình Lockout Tagout – LOTO.

Sản phẩm đặc biệt phù hợp với tủ điện công nghiệp, máy móc sản xuất, hệ thống điều khiển, xưởng cơ khí, nhà máy và công trình M&E cần kiểm soát nguồn điện trong quá trình bảo trì.

1. Tổng quan khóa CBL32-S

Trong hệ thống điện công nghiệp, circuit breaker là một trong những điểm cô lập năng lượng phổ biến nhất. Tuy nhiên, không phải mọi loại aptomat đều có cùng kích thước và hình dạng tay gạt.

PROLOCKEY CBL32-S được phát triển để đáp ứng nhóm circuit breaker có tay gạt tương đối dày hoặc cao, đặc biệt với tay gạt có độ dày tối đa 11 mm theo thông số nhà sản xuất.

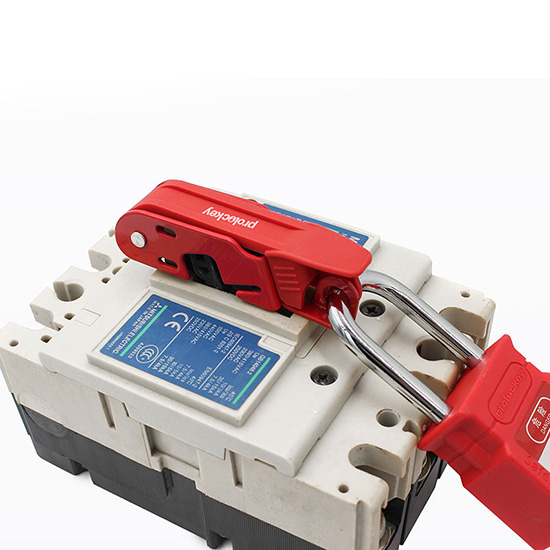

Thiết bị được lắp trực tiếp tại tay gạt của circuit breaker, sau đó kết hợp với khóa an toàn để duy trì trạng thái Lockout.

Đặc điểm nổi bật

• Model: CBL32-S.
• Loại: Khóa Lockout cho circuit breaker.
• Ứng dụng: Aptomat/circuit breaker loại nhỏ và trung bình.
• Độ dày tay gạt phù hợp: ≤ 11 mm.
• Màu sắc: Đỏ.
• Lỗ khóa: Ø8 mm.
• Lắp đặt: Không cần dụng cụ.
• Thân chính: Thép Q235.
• Bộ phận khóa: Hợp kim kẽm.
• Tay cầm: Nylon PA6.
• Bề mặt: Phun phủ nhiệt độ cao.
• Nhiệt độ sử dụng: -20°C đến 120°C.
• Trọng lượng: 0,049 kg.

2. CBL32-S dùng để làm gì?

CBL32-S là thiết bị Lockout, không phải thiết bị đóng cắt điện.

Chức năng chính của sản phẩm là khóa cơ cấu tay gạt của circuit breaker ở trạng thái đã được cô lập, giúp hạn chế việc người không được phép thao tác đóng/cấp điện trở lại trong thời gian bảo trì.

Trong một quy trình LOTO điển hình:

Circuit Breaker → CBL32-S → Safety Padlock → Lockout Tag

CBL32-S đóng vai trò là cơ cấu khóa trung gian giữa circuit breaker và safety padlock.

3. Thiết kế dành cho circuit breaker tay gạt dày

Một trong những điểm đáng chú ý nhất của CBL32-S là khả năng sử dụng với tay gạt có độ dày ≤11 mm.

Thông số này giúp sản phẩm hướng đến nhóm circuit breaker mà các loại khóa MCB thông thường có thể không phù hợp.

Phạm vi sử dụng

CBL32-S có thể được cân nhắc cho:

• Circuit breaker công nghiệp.
• Một số dòng MCCB.
• Aptomat có tay gạt dày.
• Circuit breaker có tay gạt cao.
• Thiết bị đóng cắt trong tủ điện.
• Hệ thống điện máy móc.

Điều kiện quan trọng: hình dạng tay gạt và kết cấu circuit breaker phải tương thích với CBL32-S.

Do đó, trước khi đặt hàng số lượng lớn, doanh nghiệp nên kiểm tra model breaker, kích thước tay gạt và khoảng không lắp đặt.

4. Vật liệu thép Q235

Thân chính của CBL32-S sử dụng thép Q235.

Q235 là loại thép kết cấu carbon phổ biến, có ưu điểm về:

• Độ bền cơ học.
• Khả năng gia công.
• Khả năng chịu lực.
• Phù hợp với các chi tiết cơ khí công nghiệp.

Việc sử dụng thép cho thân khóa giúp CBL32-S có kết cấu chắc chắn trong quá trình lắp đặt và sử dụng.

5. Bộ phận khóa bằng hợp kim kẽm

CBL32-S sử dụng hợp kim kẽm cho bộ phận khóa.

Hợp kim kẽm có ưu điểm:

• Khả năng đúc tốt.
• Độ cứng phù hợp.
• Bề mặt hoàn thiện tốt.
• Khả năng chống ăn mòn tương đối tốt.
• Có thể tạo hình thành các chi tiết cơ khí phức tạp.

Sự kết hợp giữa thép Q235 + hợp kim kẽm + PA6 giúp tạo thành một cơ cấu Lockout có kết cấu đa vật liệu, phù hợp với mục đích khóa cơ học trong môi trường công nghiệp.

6. Tay cầm nylon PA6

Phần tay cầm của CBL32-S sử dụng nylon PA6.

PA6 có đặc điểm:

• Trọng lượng nhẹ.
• Độ bền cơ học tốt.
• Khả năng chịu mài mòn.
• Khả năng cách điện của vật liệu polymer.
• Phù hợp với nhiều ứng dụng công nghiệp.

Phần tay cầm polymer cũng giúp người sử dụng thao tác với thiết bị thuận tiện hơn.

Khả năng cách điện của vật liệu tay cầm không đồng nghĩa CBL32-S là thiết bị bảo vệ điện hoặc có thể thay thế các biện pháp an toàn điện chuyên dụng.

7. Bề mặt phun phủ nhiệt độ cao

Theo thông tin nhà sản xuất, bề mặt sản phẩm được phun phủ ở nhiệt độ cao nhằm tăng khả năng chống ăn mòn.

Đây là yếu tố có lợi khi thiết bị được sử dụng trong:

• Nhà máy.
• Xưởng sản xuất.
• Khu vực bảo trì.
• Tủ điện.
• Môi trường có độ ẩm.
• Khu vực có nguy cơ tác động cơ học.

Tuy nhiên, độ bền thực tế của lớp phủ còn phụ thuộc vào môi trường, hóa chất tiếp xúc, nhiệt độ và phương pháp bảo quản.

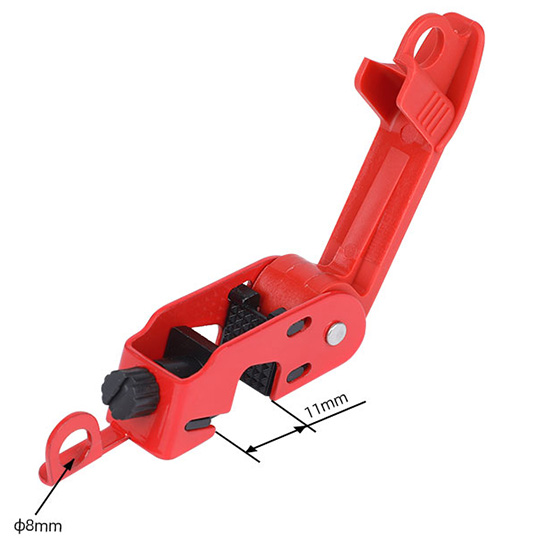

8. Lỗ khóa Ø8 mm

CBL32-S được thiết kế với:

Đường kính lỗ khóa: 8 mm.

Lỗ này dùng để kết nối thiết bị với Safety Padlock trong quy trình Lockout Tagout.

Việc sử dụng lỗ khóa tiêu chuẩn giúp người dùng dễ dàng kết hợp CBL32-S với các dòng safety padlock có càng phù hợp.

Mô hình sử dụng

CBL32-S

↓

Safety Padlock

↓

Lockout Tag

↓

Kiểm soát trạng thái thiết bị

Trong Group Lockout, tùy thiết kế của quy trình và thiết bị, có thể kết hợp với Lockout Hasp phù hợp.

9. Lắp đặt không cần dụng cụ

Một ưu điểm quan trọng của PROLOCKEY CBL32-S là:

Tool-Free Installation

Người sử dụng không cần mang theo tua vít hoặc dụng cụ chuyên dụng để thực hiện thao tác khóa.

Điều này mang lại lợi ích trong công việc bảo trì cơ động:

• Tiết kiệm thời gian.
• Giảm số lượng dụng cụ cần mang theo.
• Thao tác nhanh.
• Phù hợp với kỹ thuật viên bảo trì.
• Thuận tiện khi làm việc tại nhiều tủ điện khác nhau.

Tuy nhiên, thao tác lắp đặt phải được thực hiện đúng theo thiết kế của khóa và kiểm tra khả năng giữ khóa trước khi bắt đầu công việc.

10. Hỗ trợ Lockout Tagout – LOTO

CBL32-S là một thiết bị Lockout, được sử dụng như một phần của hệ thống Lockout Tagout.

Một quy trình LOTO đầy đủ thường bao gồm:

1. Xác định nguồn năng lượng.
2. Thông báo cho người liên quan.
3. Tắt thiết bị.
4. Cô lập nguồn điện.
5. Lắp thiết bị Lockout.
6. Gắn Safety Padlock.
7. Gắn Lockout Tag.
8. Xác minh trạng thái năng lượng.
9. Tiến hành công việc.
10. Khôi phục thiết bị theo quy trình.

CBL32-S chủ yếu đảm nhiệm bước khóa cơ học tại circuit breaker.

11. Ứng dụng trong bảo trì tủ điện

CBL32-S phù hợp với các công việc bảo trì cần kiểm soát circuit breaker.

Ví dụ:

• Bảo trì tủ phân phối.
• Kiểm tra hệ thống điện.
• Sửa chữa máy móc.
• Bảo trì dây chuyền.
• Thay thế linh kiện điện.
• Kiểm tra thiết bị điều khiển.
• Vệ sinh và bảo dưỡng tủ điện.

Trước khi sử dụng, kỹ thuật viên cần xác nhận circuit breaker đã được đưa về trạng thái phù hợp và thiết bị Lockout được lắp đúng.

12. Ứng dụng trong nhà máy

PROLOCKEY CBL32-S có thể được sử dụng trong:

Nhà máy sản xuất

Kiểm soát circuit breaker trong quá trình bảo trì máy.

Xưởng cơ khí

Hỗ trợ cô lập nguồn điện của máy công cụ.

Nhà máy điện – điện tử

Sử dụng tại các tủ điện và hệ thống điều khiển tương thích.

Công trình M&E

Hỗ trợ kỹ thuật viên trong quá trình bảo trì hệ thống điện.

Khu công nghiệp

Trang bị cho bộ phận bảo trì hoặc HSE/EHS.

13. Màu đỏ dễ nhận diện

CBL32-S có màu đỏ.

Trong hệ thống LOTO, màu sắc nổi bật giúp thiết bị dễ được nhận diện tại điểm cô lập.

Đặc biệt trong tủ điện có nhiều thiết bị, màu đỏ có thể giúp người lao động nhanh chóng nhận biết rằng:

Điểm điều khiển đang được áp dụng Lockout và không được tự ý thao tác.

Tuy nhiên, màu sắc chỉ mang tính nhận diện trực quan; việc kiểm soát an toàn vẫn phải dựa trên quy trình LOTO và thông tin trên tag.

14. Dải nhiệt độ sử dụng rộng

Theo thông số sản phẩm:

Nhiệt độ sử dụng: -20°C đến 120°C.

Dải nhiệt độ này cho phép CBL32-S được sử dụng trong nhiều môi trường công nghiệp khác nhau.

Tuy nhiên, khi sử dụng trong điều kiện nhiệt độ cao hoặc thấp bất thường, cần xem xét đồng thời:

• Nhiệt độ thực tế tại vị trí lắp đặt.
• Đặc tính của circuit breaker.
• Vật liệu xung quanh.
• Điều kiện môi trường.
• Hướng dẫn kỹ thuật của nhà sản xuất.

15. Kích thước nhỏ gọn

Kích thước sản phẩm:

74,5 × 19 × 19,5 mm

Thiết kế nhỏ gọn giúp CBL32-S thuận tiện mang theo trong túi dụng cụ LOTO hoặc bộ Lockout Tagout cá nhân.

Với trọng lượng chỉ:

0,049 kg – tương đương khoảng 49 g

sản phẩm không tạo thêm nhiều tải trọng cho bộ dụng cụ bảo trì.

16. Thông số kỹ thuật PROLOCKEY CBL32-S

17. Hướng dẫn lựa chọn CBL32-S

CBL32-S nên được lựa chọn khi:

Tay gạt circuit breaker có độ dày ≤11 mm
→ Có thể xem xét CBL32-S.

Circuit breaker có tay gạt rất mỏng
→ Nên kiểm tra lại khả năng tương thích và cân nhắc dòng khóa phù hợp hơn.

Breaker có hình dạng đặc biệt
→ Cần kiểm tra kích thước và cấu tạo thực tế.

Không gian quanh tay gạt hạn chế
→ Cần kiểm tra khoảng không lắp đặt trước khi lựa chọn.

Cần thực hiện Group Lockout
→ Có thể kết hợp với hasp tương thích nếu cơ cấu Lockout cho phép.

18. CBL32-S khác gì so với khóa breaker thông thường?

Một số khóa breaker đơn giản chỉ phù hợp với một nhóm tay gạt nhất định.

CBL32-S được thiết kế hướng tới nhóm tay gạt dày hoặc cao, với giới hạn độ dày tay gạt được công bố lên tới 11 mm.

Ngoài ra, kết cấu thép Q235 và hợp kim kẽm tạo ra cơ cấu chắc chắn hơn so với các thiết bị chỉ sử dụng polymer.

Những ưu điểm chính

• Khóa được tay gạt dày.
• Không cần dụng cụ.
• Lỗ khóa Ø8 mm.
• Thân thép.
• Cơ cấu hợp kim kẽm.
• Tay cầm PA6.
• Màu đỏ dễ nhận diện.
• Kích thước nhỏ gọn.
• Trọng lượng nhẹ.

19. Lưu ý an toàn khi sử dụng

CBL32-S là thiết bị hỗ trợ Lockout, không thay thế toàn bộ quy trình an toàn điện.

Trước khi sử dụng:

• Xác định chính xác circuit breaker cần cô lập.
• Kiểm tra CBL32-S có tương thích với tay gạt hay không.
• Đưa breaker về trạng thái phù hợp.
• Lắp khóa đúng vị trí.
• Kiểm tra thiết bị không bị tuột khỏi tay gạt.
• Gắn safety padlock.
• Gắn tag theo quy định.
• Thực hiện xác minh cô lập năng lượng.
• Chỉ tiến hành công việc sau khi điều kiện an toàn đã được xác nhận.

Không sử dụng CBL32-S nếu phát hiện:

• Nứt hoặc biến dạng.
• Cơ cấu khóa bị kẹt.
• Lỗ khóa bị hư hỏng.
• Lớp phủ bị bong tróc nghiêm trọng.
• Bộ phận cơ khí hoạt động bất thường.

20. FAQ – Câu hỏi thường gặp

CBL32-S là gì?

PROLOCKEY CBL32-S là khóa Lockout dành cho circuit breaker loại nhỏ và trung bình, dùng để hỗ trợ khóa tay gạt trong quy trình LOTO.

CBL32-S khóa được tay gạt dày bao nhiêu?

Theo thông số nhà sản xuất, sản phẩm phù hợp với tay gạt có độ dày ≤11 mm.

CBL32-S có cần tua vít không?

Không. Sản phẩm được thiết kế lắp đặt không cần dụng cụ.

Lỗ khóa CBL32-S bao nhiêu?

Đường kính lỗ khóa 8 mm.

CBL32-S làm bằng gì?

Thân chính bằng thép Q235, bộ phận khóa bằng hợp kim kẽm, tay cầm bằng nylon PA6.

CBL32-S màu gì?

Màu đỏ.

CBL32-S nặng bao nhiêu?

Trọng lượng sản phẩm khoảng 0,049 kg, tương đương 49 g.

CBL32-S dùng trong LOTO như thế nào?

Thiết bị được lắp vào tay gạt circuit breaker, sau đó kết hợp với Safety Padlock và Lockout Tag để duy trì trạng thái Lockout theo quy trình của doanh nghiệp.

CBL32-S có dùng cho mọi MCCB không?

Không. Cần kiểm tra độ dày tay gạt, hình dạng tay gạt và không gian lắp đặt để xác định khả năng tương thích.

21. Kết luận

PROLOCKEY CBL32-S là giải pháp khóa Lockout cho circuit breaker/MCCB có tay gạt tương đối dày, với khả năng tương thích được công bố lên tới 11 mm.

Sản phẩm kết hợp thép Q235, hợp kim kẽm và nylon PA6, cùng lớp phủ bề mặt giúp tăng khả năng chống ăn mòn. Thiết kế không cần dụng cụ, lỗ khóa Ø8 mm, trọng lượng chỉ 49 g và kích thước 74,5 × 19 × 19,5 mm giúp thiết bị thuận tiện cho kỹ thuật viên mang theo và sử dụng tại hiện trường.

CBL32-S đặc biệt phù hợp để tích hợp vào bộ Lockout Tagout cá nhân, bộ LOTO điện, tủ dụng cụ an toàn hoặc hệ thống quản lý LOTO tập trung tại nhà máy.

PROLOCKEY CBL32-S – Khóa circuit breaker cho tay gạt ≤11 mm, lắp đặt nhanh, kết cấu chắc chắn, hỗ trợ kiểm soát năng lượng trong quy trình Lockout Tagout.
