Khóa LOTO công tắc tường PROLOCKEY WSL21 – Khóa công tắc âm tường và ổ cắm điện

Khóa LOTO công tắc tường PROLOCKEY WSL21 – Khóa công tắc âm tường và ổ cắm điện

PROLOCKEY WSL21 là thiết bị khóa công tắc tường Lockout/Tagout (LOTO) chuyên dụng, được thiết kế để kiểm soát và ngăn chặn việc thao tác ngoài ý muốn đối với công tắc tường, công tắc xoay, công tắc chuyển mạch và một số thiết bị điện gắn tường trong quá trình bảo trì, sửa chữa hoặc cô lập năng lượng.

Sản phẩm thuộc dòng Wall Switch Lockout, sử dụng polycarbonate PC trong suốt kết hợp với phần đế PA màu đỏ. Thiết kế trong suốt cho phép quan sát trực tiếp khu vực công tắc, trong khi màu đỏ của đế và nhãn cảnh báo giúp nhận diện nhanh điểm đang được kiểm soát bằng LOTO.

Một ưu điểm đáng chú ý của PROLOCKEY WSL21 là khả năng lắp đặt cố định trên công tắc tường, sử dụng vít hoặc băng keo hai mặt 3M tùy điều kiện thực tế. Khi được lắp đặt, người vận hành cần mở khóa trước khi có thể tiếp cận công tắc, qua đó tạo thêm một lớp kiểm soát vật lý đối với các thiết bị điện cần hạn chế thao tác.

WSL21 phù hợp để sử dụng trong nhà máy sản xuất, nhà xưởng, nhà máy hóa chất, nhà máy điện, khu vực bảo trì máy móc, tòa nhà thương mại, cơ sở kỹ thuật và các hệ thống điện cần triển khai chương trình Lockout/Tagout.

1. PROLOCKEY WSL21 là gì?

PROLOCKEY WSL21 là thiết bị Wall Switch Lockout – khóa công tắc tường, dùng để tạo một hàng rào vật lý giữa người sử dụng và công tắc điện trong thời gian thiết bị đang được bảo trì hoặc cô lập.

Trong các hệ thống điện dân dụng và công nghiệp, công tắc tường thường được sử dụng để điều khiển:

• Đèn chiếu sáng.
• Quạt.
• Thiết bị phụ trợ.
• Máy móc.
• Hệ thống điều khiển.
• Thiết bị điện trong nhà xưởng.
• Một số mạch điều khiển cục bộ.
• Công tắc chuyển mạch và thiết bị điện gắn tường.

Trong điều kiện bảo trì, chỉ một thao tác vô tình cũng có thể làm thay đổi trạng thái thiết bị.

WSL21 giúp chuyển một công tắc thông thường thành một điểm có khả năng quản lý bằng LOTO, khi được lắp đặt và sử dụng cùng ổ khóa, thẻ cảnh báo và quy trình cô lập năng lượng phù hợp.

2. Phù hợp công tắc tường

Tên sản phẩm được xác định là:

PROLOCKEY WSL21

Đây là cấu hình hướng đến nhóm công tắc tường, phổ biến trong nhiều hệ thống điện.

Theo thông tin kỹ thuật được cung cấp, sản phẩm được mô tả có khả năng đáp ứng các công tắc có kích thước lên tới khoảng 74 × 74 mm hoặc 88 × 88 mm, tùy cấu hình.

Vì vậy, trước khi đặt hàng số lượng lớn, doanh nghiệp nên đối chiếu:

• Kích thước mặt công tắc.
• Khoảng cách lỗ bắt vít.
• Hình dạng công tắc.
• Vị trí công tắc so với mặt tường.
• Không gian xung quanh.
• Cách thức lắp đặt.
• Khả năng tiếp cận lỗ khóa sau khi lắp.

Đây là bước quan trọng để đảm bảo WSL21 phù hợp với từng loại công tắc thực tế.

3. Thiết kế chuyên dụng cho công tắc tường

Khác với khóa MCB hoặc khóa MCCB, WSL21 được thiết kế để bảo vệ công tắc dạng gắn tường.

Thiết bị bao phủ khu vực điều khiển và tạo ra một lớp bảo vệ vật lý bên ngoài.

Khi hệ thống đang được bảo trì, người không có quyền truy cập sẽ khó thao tác trực tiếp vào công tắc.

Thiết kế này đặc biệt hữu ích trong những khu vực có:

• Nhiều người cùng làm việc.
• Nhiều ca sản xuất.
• Nhiều nhà thầu.
• Khu vực kỹ thuật.
• Khu vực công cộng.
• Thiết bị thường xuyên được bảo trì.
• Nguy cơ thao tác nhầm công tắc.

4. Nắp PC trong suốt – quan sát trực quan

Phần mặt bảo vệ của WSL21 được mô tả sử dụng PC – Polycarbonate trong suốt.

Đây là một đặc điểm có giá trị trong quản lý LOTO vì người dùng có thể quan sát khu vực công tắc mà không cần tháo nắp bảo vệ.

Lợi ích của thiết kế trong suốt gồm:

• Dễ nhận diện công tắc.
• Dễ kiểm tra trạng thái trực quan.
• Không che khuất hoàn toàn khu vực điều khiển.
• Dễ nhận biết thiết bị khóa đang được lắp.
• Hỗ trợ kiểm tra hiện trường.
• Giúp giảm nhầm lẫn giữa các công tắc gần nhau.

Đối với các tủ hoặc bảng điện có nhiều công tắc, khả năng quan sát này giúp quá trình kiểm tra LOTO thuận tiện hơn.

5. Đế PA màu đỏ tăng khả năng nhận diện

Theo mô tả sản phẩm, phần đế được làm bằng PA – Polyamide, màu đỏ.

Màu đỏ là màu thường được sử dụng trong hệ thống thiết bị LOTO nhằm tạo tín hiệu trực quan rằng:

Thiết bị đang được khóa – không được tự ý vận hành.

Khi kết hợp đế đỏ với nắp PC trong suốt, WSL21 vừa có khả năng bảo vệ công tắc vừa tạo ra điểm nhận diện rõ ràng trong khu vực làm việc.

Đặc biệt tại nhà máy, nơi có hàng chục hoặc hàng trăm công tắc, việc tiêu chuẩn hóa màu sắc thiết bị LOTO giúp nhân viên nhận biết nhanh hơn.

6. Có thể lắp đặt cố định

PROLOCKEY WSL21 được thiết kế để lắp đặt cố định trên công tắc tường hoặc thiết bị điện tương thích.

Theo thông tin sản phẩm, có hai phương án cố định:

Lắp bằng vít

Phương pháp này phù hợp khi cần cố định chắc chắn lâu dài.

Ưu điểm:

• Độ ổn định cao.
• Phù hợp vị trí cần sử dụng thường xuyên.
• Khó bị tháo ngoài ý muốn.
• Thích hợp cho hệ thống cần chuẩn hóa LOTO cố định.

Lắp bằng băng keo hai mặt 3M

Phương pháp này thuận tiện khi không muốn khoan hoặc thay đổi cấu trúc bề mặt.

Ưu điểm:

• Lắp đặt nhanh.
• Không cần khoan trong một số trường hợp.
• Phù hợp với các vị trí cần hạn chế tác động lên panel/tường.
• Thuận tiện khi triển khai số lượng lớn.

Tuy nhiên, khi sử dụng phương án dán, bề mặt cần được làm sạch, khô và phù hợp với loại keo sử dụng để đảm bảo độ bám.

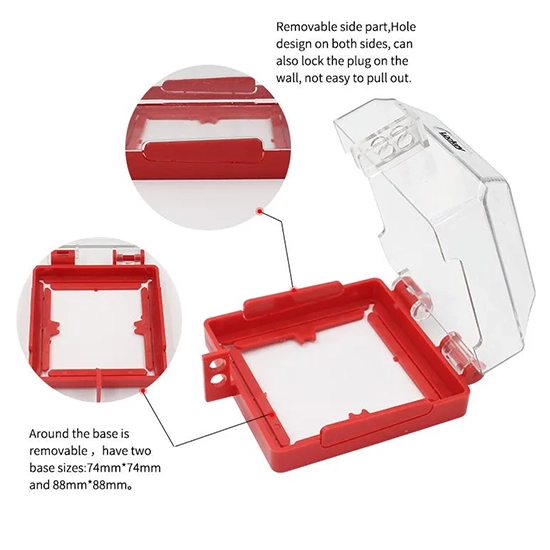

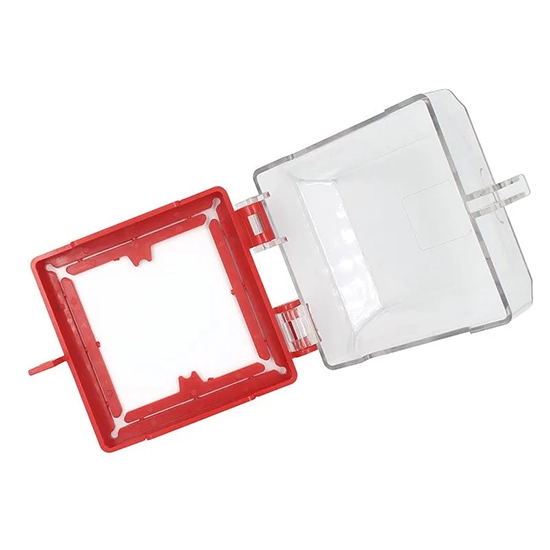

7. Thiết kế tháo lắp phần đế và phần bên

Một đặc điểm đáng chú ý của WSL21 là phần đế và phần bên có thể tháo rời theo thiết kế sản phẩm.

Điều này giúp tăng tính linh hoạt trong quá trình lắp đặt và bảo trì.

Thiết kế module cũng giúp người sử dụng thuận tiện hơn khi:

• Lắp đặt ban đầu.
• Kiểm tra công tắc.
• Điều chỉnh vị trí.
• Bảo trì.
• Thay thế các thành phần phù hợp.

Đối với doanh nghiệp có nhiều loại công tắc khác nhau, thiết kế linh hoạt có thể giúp quá trình chuẩn hóa thiết bị LOTO thuận tiện hơn.

8. Thiết kế lỗ hai bên – hỗ trợ khóa thiết bị điện gắn tường

Theo mô tả, hai bên thiết bị có lỗ thiết kế để hỗ trợ khóa, đồng thời có thể được sử dụng trong một số tình huống để giữ phích cắm trên tường, hạn chế việc phích bị rút ra ngoài ý muốn.

Đây là một đặc điểm mở rộng phạm vi sử dụng của sản phẩm.

Tuy nhiên, khả năng sử dụng cho từng loại phích cắm cần được kiểm tra theo:

• Kích thước phích.
• Hình dạng phích.
• Vị trí ổ cắm.
• Không gian xung quanh.
• Khả năng tương thích với lỗ khóa.

Không nên mặc định rằng mọi loại phích cắm đều có thể khóa bằng WSL21.

9. Lỗ khóa Ø8 mm

PROLOCKEY WSL21 được trang bị lỗ khóa đường kính 8 mm.

Lỗ này được sử dụng để kết hợp với ổ khóa an toàn LOTO hoặc thiết bị khóa phù hợp.

Trong hệ thống Lockout/Tagout, ổ khóa cá nhân đóng vai trò quan trọng trong việc thể hiện rằng một người đang trực tiếp kiểm soát điểm cô lập.

Khi sử dụng:

WSL21 + ổ khóa LOTO + thẻ Tagout

người lao động có thể tạo ra một điểm khóa trực quan và dễ nhận biết hơn.

Nếu có nhiều người cùng làm việc trên một nguồn năng lượng, nên sử dụng quy trình group lockout và thiết bị như LOTO hasp phù hợp thay vì tự ý gắn nhiều ổ khóa vào một vị trí không được thiết kế cho mục đích đó.

10. Khóa công tắc tường trong quy trình LOTO

Lockout/Tagout là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình:

• Bảo trì.
• Sửa chữa.
• Vệ sinh máy.
• Thay thế linh kiện.
• Kiểm tra kỹ thuật.
• Bảo dưỡng định kỳ.
• Xử lý sự cố.

Trong quy trình này, WSL21 có thể được sử dụng tại điểm công tắc tường phù hợp.

Một quy trình điển hình gồm:

Bước 1 – Xác định nguồn năng lượng

Xác định nguồn điện và các nguồn năng lượng khác liên quan.

Bước 2 – Thông báo

Thông báo cho người vận hành và những người bị ảnh hưởng.

Bước 3 – Dừng thiết bị

Dừng máy theo quy trình vận hành.

Bước 4 – Cô lập nguồn

Đưa công tắc hoặc thiết bị cô lập về trạng thái an toàn.

Bước 5 – Khóa và gắn thẻ

Lắp WSL21 và khóa bằng ổ khóa LOTO phù hợp.

Bước 6 – Xử lý năng lượng tồn dư

Xả hoặc kiểm soát năng lượng còn lại theo quy trình.

Bước 7 – Xác minh

Kiểm tra để đảm bảo thiết bị không thể vận hành ngoài ý muốn.

Bước 8 – Bảo trì

Chỉ tiến hành công việc sau khi điều kiện an toàn đã được xác nhận.

WSL21 không thay thế cho quy trình LOTO hoàn chỉnh, mà là một thiết bị vật lý hỗ trợ kiểm soát điểm công tắc.

11. Ứng dụng trong nhà máy và xưởng sản xuất

Trong nhà máy, công tắc tường có thể xuất hiện tại rất nhiều vị trí.

Ví dụ:

• Khu vực máy sản xuất.
• Phòng kỹ thuật.
• Khu vực bảo trì.
• Hệ thống chiếu sáng.
• Hệ thống thông gió.
• Hệ thống phụ trợ.
• Khu vực máy bơm.
• Khu vực động cơ.
• Hệ thống HVAC.

Khi một thiết bị cần bảo trì, WSL21 có thể được sử dụng để hạn chế người khác thao tác vào công tắc đang được kiểm soát.

12. Ứng dụng trong nhà máy hóa chất

Nhà máy hóa chất thường có yêu cầu cao về kiểm soát thao tác đối với thiết bị.

WSL21 có thể được sử dụng tại các công tắc tương thích của:

• Hệ thống bơm.
• Quạt thông gió.
• Thiết bị phụ trợ.
• Hệ thống điều khiển.
• Hệ thống xử lý.
• Thiết bị kỹ thuật.

Việc sử dụng thiết bị khóa có màu sắc rõ ràng giúp nhân viên dễ nhận biết các điểm đang được kiểm soát.

13. Ứng dụng tại nhà máy điện

Trong nhà máy điện và các trạm kỹ thuật, nhiều thiết bị điện cần được bảo trì định kỳ.

WSL21 có thể hỗ trợ kiểm soát các công tắc tường phù hợp tại:

• Phòng kỹ thuật.
• Phòng điều khiển.
• Hệ thống phụ trợ.
• Hệ thống thông gió.
• Hệ thống chiếu sáng.
• Các khu vực thiết bị điện.

Đối với các điểm cô lập chính của hệ thống điện, vẫn cần sử dụng thiết bị khóa chuyên dụng tương ứng với loại thiết bị điện.

14. Ứng dụng tại công trường và khu vực bảo trì

Những khu vực có nhiều nhà thầu hoặc đội bảo trì làm việc đồng thời thường có nguy cơ thao tác nhầm cao hơn.

WSL21 giúp tạo điểm nhận diện trực quan tại công tắc.

Có thể kết hợp:

WSL21 → ổ khóa LOTO → thẻ Tagout → biển cảnh báo

để tạo thành một hệ thống kiểm soát dễ nhận biết.

15. Ứng dụng cho tòa nhà và cơ sở thương mại

Không chỉ nhà máy, WSL21 còn có thể được sử dụng trong:

• Trung tâm thương mại.
• Văn phòng.
• Nhà kho.
• Khách sạn.
• Bệnh viện.
• Tòa nhà kỹ thuật.
• Trường học.
• Cơ sở dịch vụ.

Các hệ thống HVAC, thông gió, chiếu sáng hoặc thiết bị phụ trợ có thể có nhiều công tắc cần kiểm soát khi bảo trì.

16. Ưu điểm nổi bật của PROLOCKEY WSL21

Thiết kế dành cho công tắc tường

Tập trung vào nhóm wall switch và các thiết bị điện gắn tường tương thích.

PC trong suốt

Cho phép quan sát khu vực công tắc.

Đế PA màu đỏ

Tăng khả năng nhận diện điểm LOTO.

Lắp bằng vít hoặc keo 3M

Có nhiều lựa chọn cố định.

Có thể lắp đặt cố định

Phù hợp với các điểm công tắc cần quản lý LOTO thường xuyên.

Thiết kế tháo rời

Phần đế và phần bên có thể tháo rời theo thiết kế.

Lỗ khóa Ø8 mm

Có thể kết hợp với ổ khóa LOTO tương thích.

Có cảnh báo trực quan

Nhãn cảnh báo giúp người xung quanh nhận biết nguy cơ và trạng thái khóa.

Nhiệt độ sử dụng rộng

Từ -20°C đến +120°C theo thông số được cung cấp.

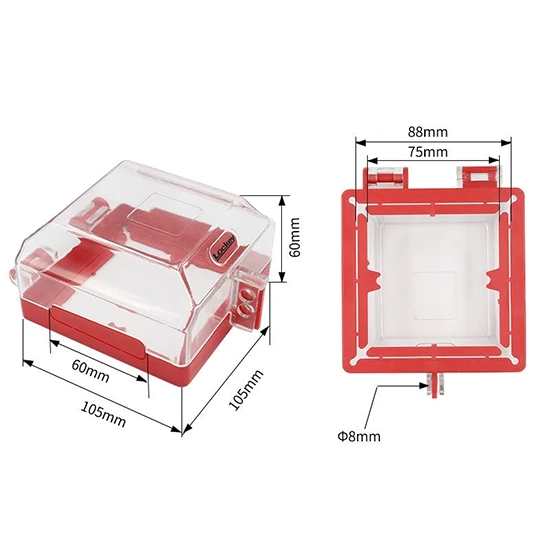

17. Thông số kỹ thuật PROLOCKEY WSL21

Lưu ý về kích thước: Tài liệu cung cấp đồng thời thông tin WSL21, khả năng tương thích khoảng 74 × 74 mm hoặc 88 × 88 mm, trong khi bảng thông số ghi kích thước tổng thể/phần trong 105 mm. Vì vậy, khi đặt hàng theo kích thước công tắc cụ thể, nên đối chiếu bản vẽ kỹ thuật hoặc mẫu thực tế để xác nhận khả năng tương thích.

18. Hướng dẫn lựa chọn WSL21

Trước khi sử dụng, nên kiểm tra theo các bước sau.

Kiểm tra 1: Loại công tắc

Xác định đó là công tắc tường, công tắc xoay hoặc chuyển mạch phù hợp với WSL21.

Kiểm tra 2: Kích thước

Đối chiếu kích thước mặt công tắc với phạm vi tương thích được nhà sản xuất công bố.

Kiểm tra 3: Vị trí lắp

Đảm bảo có đủ không gian để lắp đế và nắp bảo vệ.

Kiểm tra 4: Phương án cố định

Xác định sử dụng:

• Vít;
• hoặc băng keo hai mặt 3M.

Kiểm tra 5: Ổ khóa

Đảm bảo càng khóa tương thích với lỗ khóa Ø8 mm.

19. Lắp đặt WSL21 bằng vít

Khi cần giải pháp cố định lâu dài, có thể sử dụng vít.

Quy trình cơ bản:

1. Xác định vị trí lắp.
2. Làm sạch bề mặt.
3. Đưa đế vào đúng vị trí.
4. Cố định bằng vít phù hợp.
5. Kiểm tra độ chắc chắn.
6. Lắp phần bảo vệ.
7. Kiểm tra khả năng đóng/mở.
8. Lắp ổ khóa LOTO.

Phương án vít thích hợp cho các vị trí được xác định là điểm LOTO cố định.

20. Lắp đặt bằng băng keo hai mặt 3M

Phương án dán phù hợp khi muốn giảm thao tác khoan và giữ nguyên bề mặt.

Nên:

• Làm sạch bề mặt.
• Loại bỏ dầu mỡ và bụi.
• Đảm bảo bề mặt khô.
• Dán đúng vị trí.
• Ép đều bề mặt tiếp xúc.
• Chờ thời gian cần thiết để keo đạt độ bám phù hợp theo hướng dẫn của loại băng keo sử dụng.
• Kiểm tra độ chắc chắn trước khi đưa vào vận hành.

Không nên sử dụng phương án dán trên bề mặt quá bẩn, bong tróc hoặc không phù hợp với chất kết dính.

21. WSL21 có phải khóa MCB/MCCB không?

Không.

WSL21 là khóa công tắc tường, không phải khóa chuyên dụng cho cầu dao MCB hoặc MCCB.

Doanh nghiệp nên lựa chọn thiết bị theo đúng loại điểm cô lập:

Đây là nguyên tắc quan trọng khi xây dựng LOTO Kit cho nhà máy.

22. Câu hỏi thường gặp về PROLOCKEY WSL21

WSL21 dùng để làm gì?

WSL21 dùng để khóa công tắc tường và các công tắc điện tương thích, hạn chế thao tác ngoài ý muốn trong thời gian bảo trì.

WSL21 có dùng được cho công tắc loại 86 không?

Có, sản phẩm được xác định là WSL21. Tuy nhiên cần kiểm tra kích thước thực tế của công tắc trước khi đặt hàng.

WSL21 làm bằng vật liệu gì?

Sản phẩm sử dụng PC – Polycarbonate cho phần bảo vệ; phần đế được mô tả bằng PA – Polyamide.

WSL21 có trong suốt không?

Có. Phần mặt bảo vệ sử dụng PC trong suốt.

Có thể lắp WSL21 bằng keo không?

Có. Tài liệu sản phẩm cho phép cố định bằng băng keo hai mặt 3M.

Có thể bắt vít không?

Có. Sản phẩm hỗ trợ phương án cố định bằng vít.

Lỗ khóa WSL21 bao nhiêu?

Đường kính lỗ khóa là 8 mm.

WSL21 chịu được nhiệt độ bao nhiêu?

Theo thông số được cung cấp, từ -20°C đến +120°C.

WSL21 có thể khóa phích cắm không?

Thiết kế hai bên có thể hỗ trợ giữ một số loại phích cắm gắn tường, nhưng cần kiểm tra kích thước và hình dạng phích cắm thực tế trước khi sử dụng.

23. WSL21 trong hệ thống quản lý LOTO chuyên nghiệp

Một doanh nghiệp triển khai LOTO bài bản không nên chỉ mua một loại khóa.

Thay vào đó, cần xây dựng ma trận thiết bị LOTO theo từng loại nguồn năng lượng và điểm cô lập.

Ví dụ:

Nguồn điện chính

→ MCCB/MCB Lockout

Nguồn motor

→ Motor Protection Starter Lockout

Công tắc tường

→ PROLOCKEY WSL21

Nút dừng khẩn cấp

→ Emergency Stop Lockout

Nút nhấn

→ Push Button Lockout

Phích cắm

→ Plug Lockout

Van khí/nước/hóa chất

→ Valve Lockout

Khóa nhóm

→ LOTO Hasp

Nhận diện

→ Safety Tag / Tagout

Quản lý khóa

→ LOTO Station / Lock Box

Cách tiếp cận này giúp bộ phận EHS xây dựng một hệ thống LOTO có cấu trúc và dễ đào tạo hơn.

24. Vì sao nên sử dụng khóa công tắc tường chuyên dụng?

Một công tắc thông thường không được thiết kế để trở thành thiết bị LOTO.

Nếu chỉ treo thẻ cảnh báo mà không có biện pháp khóa vật lý, người khác vẫn có thể thao tác vào công tắc.

WSL21 bổ sung rào cản vật lý giúp hạn chế tiếp cận trực tiếp vào cơ cấu điều khiển.

Đây là điểm quan trọng của Lockout so với Tagout đơn thuần.

Việc kết hợp:

Khóa vật lý + ổ khóa cá nhân + thẻ cảnh báo + quy trình cô lập + xác minh

tạo nên phương pháp kiểm soát năng lượng chặt chẽ hơn.

25. Kết luận

PROLOCKEY WSL21 là thiết bị khóa LOTO công tắc tường được thiết kế để bảo vệ các công tắc, công tắc xoay, chuyển mạch và một số thiết bị điện gắn tường tương thích.

Sản phẩm nổi bật với nắp PC trong suốt, đế PA màu đỏ, thiết kế có thể lắp cố định bằng vít hoặc băng keo hai mặt 3M, đồng thời có lỗ khóa Ø8 mm để kết hợp với ổ khóa an toàn LOTO.

Khả năng lắp đặt cố định giúp WSL21 đặc biệt phù hợp với những điểm công tắc cần được kiểm soát thường xuyên trong nhà máy, xưởng sản xuất, nhà máy điện, nhà máy hóa chất, cơ sở thương mại và khu vực kỹ thuật.

Với thiết kế trực quan, màu sắc nhận diện rõ ràng và khả năng tích hợp vào chương trình Lockout/Tagout, WSL21 là một lựa chọn đáng xem xét khi doanh nghiệp muốn chuẩn hóa hệ thống khóa công tắc tường và nâng cao khả năng kiểm soát thao tác ngoài ý muốn trong quá trình bảo trì.

PROLOCKEY WSL21 – Khóa công tắc tường, giải pháp kiểm soát công tắc bằng LOTO cho môi trường công nghiệp.
