Khóa Đế Cầu Chì Đa Năng 20A-400A PROLOCKEY CBL04-1

PROLOCKEY CBL04-1 – Khóa Đế Cầu Chì Đa Năng 20A–400A | Universal Fuse Holder Lockout

Giới thiệu PROLOCKEY CBL04-1

PROLOCKEY CBL04-1 là thiết bị khóa đế cầu chì đa năng – Universal Fuse Holder Lockout thuộc hệ thống Lockout Tagout (LOTO), được sử dụng để hỗ trợ cô lập và kiểm soát các điểm cầu chì trong quá trình bảo trì, sửa chữa, kiểm tra và bảo dưỡng thiết bị điện.

Sản phẩm được thiết kế để khóa các đế cầu chì tương thích trong dải 20A–400A. Với cấu tạo bằng nylon PA6 gia cường, thân khóa có tính cách điện theo thông tin kỹ thuật, kết hợp cùng cơ cấu vít bằng thép không gỉ, PROLOCKEY CBL04-1 phù hợp cho nhiều ứng dụng trong môi trường điện và công nghiệp.

Điểm đặc trưng của model CBL04-1 là thiết kế dạng khóa cầu chì chuyên dụng với cơ cấu cố định chắc chắn, cần sử dụng dụng cụ khi lắp đặt. Điều này giúp kỹ thuật viên cố định thiết bị tại vị trí phù hợp trên đế cầu chì trước khi thực hiện quy trình khóa và gắn thẻ cảnh báo.

Trong hoạt động bảo trì máy móc và hệ thống điện, việc chỉ ngắt thiết bị hoặc tháo cầu chì chưa phải lúc nào cũng đủ để kiểm soát nguy cơ cấp điện trở lại ngoài ý muốn. Một người không biết thiết bị đang được sửa chữa có thể khôi phục nguồn điện hoặc lắp lại cầu chì. Vì vậy, việc sử dụng thiết bị Lockout phù hợp tại điểm cô lập là một phần quan trọng trong chương trình kiểm soát năng lượng nguy hiểm.

PROLOCKEY CBL04-1 giúp tạo điểm kiểm soát vật lý tại vị trí đế cầu chì tương thích, đồng thời có thể kết hợp với ổ khóa an toàn LOTO và thẻ cảnh báo Lockout Tag theo quy trình an toàn của doanh nghiệp.

Thông số kỹ thuật PROLOCKEY CBL04-1

Khóa đế cầu chì PROLOCKEY CBL04-1 dùng để làm gì?

CBL04-1 được sử dụng trong các ứng dụng Lockout Tagout cho hệ thống điện, đặc biệt tại các vị trí sử dụng cầu chì làm một phần của hệ thống cấp nguồn hoặc bảo vệ mạch điện.

Khi thiết bị điện cần được bảo trì, sửa chữa hoặc kiểm tra, nguồn năng lượng phải được xác định và cô lập theo quy trình an toàn. Nếu vị trí cô lập sử dụng cầu chì hoặc đế cầu chì, một thiết bị Fuse Holder Lockout phù hợp có thể được sử dụng để kiểm soát điểm này.

Các ứng dụng phổ biến bao gồm:

• Bảo trì máy móc công nghiệp.
• Sửa chữa hệ thống điện.
• Kiểm tra tủ điện.
• Bảo dưỡng thiết bị sản xuất.
• Thay thế linh kiện.
• Khắc phục sự cố.
• Kiểm tra hệ thống điều khiển.
• Thực hiện Lockout Tagout trước khi làm việc.

Thiết bị giúp tạo ra một trạng thái nhận diện rõ ràng rằng điểm cầu chì đang được kiểm soát và không nên tự ý can thiệp khi chưa hoàn tất công việc.

Phù hợp với cầu chì từ 20A đến 400A

Theo thông tin kỹ thuật được cung cấp, PROLOCKEY CBL04-1 có khả năng khóa các đế cầu chì tương thích trong phạm vi 20A–400A.

Phạm vi này giúp sản phẩm có thể được sử dụng trong nhiều môi trường công nghiệp như:

• Nhà máy sản xuất.
• Tủ điện công nghiệp.
• Xưởng cơ khí.
• Hệ thống M&E.
• Phòng kỹ thuật.
• Dây chuyền sản xuất.
• Khu vực bảo trì.
• Hệ thống cấp nguồn thiết bị.

Tuy nhiên, 20A–400A là thông số về phạm vi ứng dụng được nhà sản xuất cung cấp. Trước khi sử dụng thực tế, cần kiểm tra cấu trúc của đế cầu chì, kích thước vị trí lắp và khả năng tương thích với thiết bị.

Thiết kế chuyên dụng cho khóa cầu chì LOTO

Trong một hệ thống công nghiệp, nguồn điện có thể được cô lập bằng nhiều thiết bị khác nhau, chẳng hạn:

• MCB.
• MCCB.
• Aptomat.
• Cầu dao.
• Công tắc.
• Phích cắm.
• Cầu chì.
• Công tắc điều khiển.
• Nút nhấn.

Mỗi điểm cô lập thường có cấu trúc riêng, vì vậy không phải một loại khóa có thể sử dụng cho tất cả các ứng dụng.

PROLOCKEY CBL04-1 được thiết kế cho nhóm ứng dụng khóa đế cầu chì, giúp bổ sung thêm giải pháp Lockout cho các hệ thống mà cầu chì là một điểm cần kiểm soát.

Trong một bộ LOTO điện hoàn chỉnh, doanh nghiệp có thể trang bị đồng thời:

CBL04-1 là một phần trong nhóm thiết bị hỗ trợ xây dựng hệ thống Lockout Tagout đa dạng và linh hoạt hơn.

Thân khóa bằng nylon PA6 gia cường

PROLOCKEY CBL04-1 được sản xuất với phần thân bằng nylon PA6 gia cường.

Đây là vật liệu kỹ thuật phù hợp cho các sản phẩm sử dụng trong môi trường công nghiệp. Theo thông số kỹ thuật, thân khóa có đặc tính cách điện.

Những đặc điểm này giúp sản phẩm phù hợp với ứng dụng khóa tại các điểm thuộc hệ thống điện. Tuy nhiên, cần lưu ý rằng thiết bị Lockout không thay thế cho các biện pháp an toàn điện khác.

Người thực hiện công việc vẫn cần:

• Cô lập nguồn theo đúng quy trình.
• Kiểm tra các nguồn điện liên quan.
• Xác minh tình trạng mất điện.
• Kiểm soát nguồn điện dự phòng nếu có.
• Sử dụng PPE phù hợp.
• Tuân thủ quy trình an toàn của doanh nghiệp.

Vít thép không gỉ – cơ cấu cố định chắc chắn

Theo thông tin kỹ thuật, CBL04-1 sử dụng vít bằng thép không gỉ và cần sử dụng dụng cụ để lắp đặt.

Cơ cấu này giúp người sử dụng điều chỉnh và cố định thiết bị tại vị trí phù hợp trên đế cầu chì tương thích.

Quy trình thao tác cơ bản có thể gồm:

1. Xác định đúng vị trí đế cầu chì cần cô lập.
2. Đưa CBL04-1 vào vị trí phù hợp.
3. Sử dụng dụng cụ để điều chỉnh cơ cấu vít.
4. Kiểm tra độ cố định của thiết bị.
5. Thực hiện khóa theo quy trình LOTO.
6. Gắn thẻ cảnh báo.

Việc cố định bằng cơ cấu vít phù hợp với các ứng dụng cần sự ổn định trong quá trình thực hiện bảo trì.

Khả năng chịu nhiệt từ -20°C đến +120°C

Theo thông số kỹ thuật, PROLOCKEY CBL04-1 có thể sử dụng trong phạm vi nhiệt độ:

-20°C đến +120°C

Dải nhiệt độ này giúp thiết bị phù hợp với nhiều điều kiện làm việc trong môi trường công nghiệp.

Sản phẩm có thể được trang bị tại:

• Nhà máy.
• Xưởng sản xuất.
• Phòng điện.
• Tủ điều khiển.
• Khu vực máy móc.
• Hệ thống kỹ thuật công trình.

Đối với môi trường có nhiệt độ, hóa chất hoặc điều kiện vận hành đặc biệt vượt ngoài giới hạn kỹ thuật, cần đánh giá sự phù hợp trước khi sử dụng.

Kích thước PROLOCKEY CBL04-1

Theo thông số sản phẩm, kích thước tổng thể là:

65,5 × 34,5 × 15 mm

So với một số dòng khóa cầu chì dạng nhỏ hơn, CBL04-1 có thiết kế thân rộng hơn, phù hợp với cấu trúc đế cầu chì tương ứng.

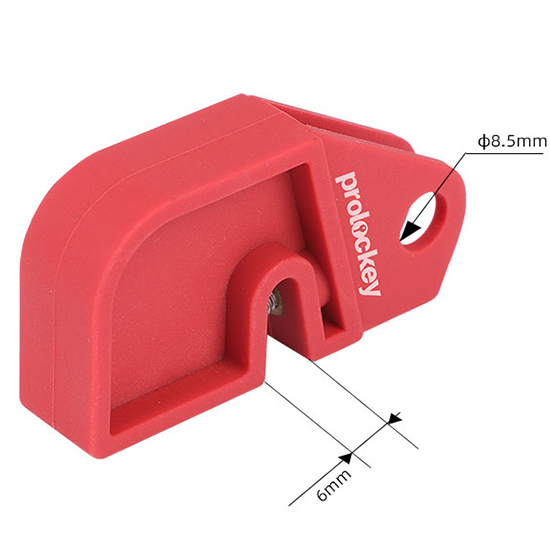

Theo hình ảnh sản phẩm:

• Đường kính lỗ khóa khoảng 8,5 mm.
• Kích thước vị trí thao tác/cố định được thể hiện khoảng 6 mm.

Người dùng nên kiểm tra kích thước thực tế của vị trí cần khóa trước khi lựa chọn sản phẩm.

Ứng dụng của PROLOCKEY CBL04-1 trong nhà máy

1. Bảo trì máy móc sản xuất

Trong quá trình bảo trì máy móc, kỹ thuật viên cần kiểm soát toàn bộ các nguồn năng lượng có thể gây nguy hiểm.

Nếu thiết bị được cấp nguồn thông qua hệ thống có cầu chì, CBL04-1 có thể được sử dụng để khóa đế cầu chì tương thích theo quy trình LOTO.

2. Tủ điện công nghiệp

Các tủ điện có thể chứa:

• Cầu chì.
• MCB.
• MCCB.
• Contactor.
• Relay.
• Thiết bị điều khiển.

Mỗi thiết bị có thể yêu cầu phương pháp cô lập khác nhau.

Khóa đế cầu chì PROLOCKEY CBL04-1 giúp mở rộng khả năng trang bị Lockout cho các hệ thống sử dụng cầu chì.

3. Hệ thống M&E

Đội kỹ thuật M&E thường làm việc với:

• Máy bơm.
• Quạt.
• HVAC.
• Hệ thống chiếu sáng.
• Tủ phân phối.
• Hệ thống điều khiển.

Việc trang bị nhiều loại thiết bị LOTO giúp kỹ thuật viên lựa chọn đúng phương án cho từng điểm cô lập.

4. Đội bảo trì lưu động

CBL04-1 có kích thước tương đối nhỏ gọn, thuận tiện để mang theo trong:

• Túi LOTO.
• Hộp dụng cụ.
• Xe đẩy bảo trì.
• Lockout Station.

Sản phẩm có thể được kết hợp cùng các thiết bị khóa điện khác để tạo thành bộ Lockout Tagout chuyên dụng.

Hướng dẫn sử dụng PROLOCKEY CBL04-1

Quy trình dưới đây mang tính tham khảo. Việc thực hiện Lockout Tagout cần tuân thủ quy định, quy trình an toàn điện và hướng dẫn nội bộ của đơn vị.

Bước 1: Chuẩn bị công việc

Xác định thiết bị cần bảo trì, sửa chữa hoặc kiểm tra.

Xem xét toàn bộ các nguồn năng lượng liên quan.

Bước 2: Thông báo

Thông báo cho nhân viên hoặc các bộ phận liên quan rằng thiết bị sẽ được dừng và cô lập để thực hiện công việc.

Bước 3: Dừng thiết bị

Dừng máy hoặc hệ thống theo đúng quy trình vận hành.

Bước 4: Xác định điểm cầu chì

Xác định chính xác cầu chì hoặc đế cầu chì liên quan đến nguồn điện cần cô lập.

Bước 5: Cô lập nguồn

Thực hiện thao tác cô lập theo quy trình kỹ thuật của hệ thống.

Bước 6: Lắp PROLOCKEY CBL04-1

Đặt khóa vào vị trí phù hợp trên đế cầu chì tương thích.

Sử dụng dụng cụ thích hợp để điều chỉnh và cố định cơ cấu vít.

Bước 7: Gắn ổ khóa an toàn

Thực hiện khóa theo quy trình Lockout Tagout đang áp dụng tại doanh nghiệp.

Trong trường hợp phù hợp, có thể sử dụng cùng ổ khóa an toàn LOTO.

Bước 8: Gắn thẻ cảnh báo

Gắn thẻ cảnh báo để nhận diện người thực hiện khóa, tình trạng công việc hoặc thông tin cần thiết theo quy định nội bộ.

Bước 9: Xác minh tình trạng cô lập

Trước khi bắt đầu công việc, cần xác minh rằng nguồn năng lượng đã được cô lập và kiểm soát đúng cách.

Ưu điểm nổi bật của PROLOCKEY CBL04-1

Khóa đế cầu chì đa năng

Phù hợp cho các đế cầu chì tương thích trong dải 20A–400A.

Thiết kế chuyên dụng cho LOTO điện

Hỗ trợ cô lập các điểm cầu chì trong quá trình bảo trì.

Thân nylon PA6 gia cường

Phù hợp với môi trường công nghiệp và có đặc tính cách điện theo thông tin kỹ thuật.

Vít bằng thép không gỉ

Hỗ trợ cơ cấu cố định thiết bị.

Chịu nhiệt rộng

Làm việc trong khoảng -20°C đến +120°C.

Thiết kế nhỏ gọn

Kích thước 65,5 × 34,5 × 15 mm, thuận tiện cho việc lưu trữ trong bộ LOTO.

Có thể kết hợp với hệ thống Lockout Tagout

Sử dụng cùng ổ khóa an toàn và thẻ cảnh báo theo quy trình áp dụng.

So sánh PROLOCKEY CBL04-1 với CBL03-1 và CBL03-2

Nên chọn CBL04-1 khi nào?

PROLOCKEY CBL04-1 phù hợp khi:

• Cần khóa đế cầu chì có cấu trúc tương thích với thiết kế CBL04.
• Cần cơ cấu cố định bằng vít.
• Ưu tiên khả năng cố định chắc chắn.
• Đội kỹ thuật có sẵn dụng cụ thao tác.
• Doanh nghiệp đang xây dựng bộ LOTO điện với nhiều loại khóa cầu chì khác nhau.

Câu hỏi thường gặp

PROLOCKEY CBL04-1 dùng để khóa gì?

Sản phẩm được sử dụng để khóa đế hoặc giá cầu chì tương thích trong hệ thống điện.

Sản phẩm phù hợp với cầu chì bao nhiêu ampe?

Theo thông tin kỹ thuật, CBL04-1 có thể khóa các ứng dụng cầu chì tương thích trong dải 20A–400A.

CBL04-1 có cần dụng cụ để lắp đặt không?

Có. Sản phẩm sử dụng cơ cấu vít và cần dụng cụ để thao tác lắp đặt.

Thân sản phẩm làm bằng vật liệu gì?

Thân khóa được chế tạo từ nylon PA6 gia cường.

Vít được làm bằng gì?

Theo thông số kỹ thuật, vít được làm từ thép không gỉ.

Nhiệt độ sử dụng là bao nhiêu?

Sản phẩm có phạm vi nhiệt độ sử dụng từ:

-20°C đến +120°C.

Kích thước PROLOCKEY CBL04-1?

Kích thước tổng thể là:

65,5 × 34,5 × 15 mm.

Có thể dùng CBL04-1 thay cho tất cả các loại khóa cầu chì không?

Không nên mặc định như vậy. Cần kiểm tra kích thước, hình dạng và cấu trúc thực tế của đế cầu chì để xác định khả năng tương thích.

Kết luận

PROLOCKEY CBL04-1 Universal Fuse Holder Lockout là giải pháp khóa đế cầu chì chuyên dụng dành cho các chương trình Lockout Tagout điện trong nhà máy và môi trường công nghiệp.

Sản phẩm nổi bật với:

• Khả năng ứng dụng cho cầu chì tương thích 20A–400A.
• Thân nylon PA6 gia cường.
• Có tính cách điện theo thông số kỹ thuật.
• Cơ cấu vít bằng thép không gỉ.
• Cần dụng cụ để lắp đặt.
• Khả năng chịu nhiệt -20°C đến +120°C.
• Kích thước 65,5 × 34,5 × 15 mm.
• Thiết kế phù hợp để bổ sung vào bộ LOTO điện chuyên nghiệp.

Khi được lựa chọn đúng với cấu trúc thực tế của đế cầu chì và kết hợp cùng ổ khóa an toàn, thẻ Lockout Tagout và quy trình cô lập năng lượng phù hợp, PROLOCKEY CBL04-1 giúp tăng cường khả năng kiểm soát các điểm nguồn điện trong quá trình bảo trì và sửa chữa thiết bị.
