Khóa Aptomat Đa Cực Dạng Kẹp Grip Tight PROLOCKEY CBL41

PROLOCKEY CBL41 – Khóa Aptomat Đa Cực Dạng Vít | Grip Tight Circuit Breaker Lockout

Giới thiệu khóa aptomat PROLOCKEY CBL41

PROLOCKEY CBL41 là thiết bị khóa aptomat đa cực (Circuit Breaker Lockout) được thiết kế để khóa các loại aptomat từ 2 cực trở lên và nhiều loại công tắc có thanh liên động/tay gạt dạng thanh nối (tie-bar toggle). Sản phẩm là một thiết bị quan trọng trong hệ thống Lockout Tagout – LOTO, hỗ trợ cô lập và kiểm soát nguồn điện trong quá trình bảo trì, sửa chữa, kiểm tra hoặc vệ sinh máy móc, thiết bị và hệ thống điện.

Trong môi trường công nghiệp, việc đưa aptomat về vị trí OFF chỉ là một phần của quá trình cô lập năng lượng. Nếu không có biện pháp kiểm soát vật lý phù hợp, aptomat có thể bị đóng điện trở lại bởi người không biết thiết bị đang được bảo trì. Đây là một trong những rủi ro có thể dẫn đến khởi động ngoài ý muốn hoặc tái cấp nguồn khi nhân viên vẫn đang làm việc trên thiết bị.

Khóa aptomat PROLOCKEY CBL41 được thiết kế với cơ cấu Grip Tight, sử dụng vít khóa tích hợp để cố định trực tiếp vào tay gạt hoặc thanh liên động của aptomat tương thích. Người sử dụng có thể thao tác nhanh bằng vít có sẵn mà không cần mang theo thêm dụng cụ khóa chuyên dụng. Khi cần điều chỉnh lực siết, phần đầu vít có rãnh cho phép sử dụng tua vít.

Với thiết kế nhỏ gọn, thân khóa bằng nylon PA6 tăng cường, vít bằng inox 304, khả năng làm việc trong dải nhiệt độ từ -20°C đến +120°C, PROLOCKEY CBL41 phù hợp để sử dụng trong nhiều môi trường công nghiệp, tủ điện, nhà máy và khu vực bảo trì.

Thông số kỹ thuật PROLOCKEY CBL41

Lưu ý: Khả năng sử dụng phụ thuộc vào kích thước, hình dạng và khoảng cách của tay gạt aptomat. Nên kiểm tra thực tế trước khi lựa chọn hoặc triển khai số lượng lớn.

PROLOCKEY CBL41 dùng để khóa loại aptomat nào?

CBL41 được thiết kế chủ yếu cho:

• Aptomat 2 cực.
• Aptomat 3 cực.
• Aptomat 4 cực hoặc loại đa cực tương thích.
• Circuit breaker có thanh liên động.
• Một số loại aptomat có tay gạt dạng thanh nối – tie-bar toggle.
• Các aptomat có khoảng cách giữa các cực tương đối hẹp.

Đây là điểm khác biệt đáng chú ý của CBL41 so với nhiều loại khóa MCB chỉ được thiết kế cho aptomat một cực.

Trong thực tế, các hệ thống điện công nghiệp thường sử dụng aptomat đa cực để cô lập nguồn cho:

• Động cơ điện.
• Máy bơm.
• Máy nén khí.
• Hệ thống HVAC.
• Dây chuyền sản xuất.
• Máy gia công.
• Tủ điều khiển.
• Thiết bị 3 pha.
• Hệ thống phân phối điện.

Khi thực hiện bảo trì, aptomat đa cực cần được cô lập và khóa đúng cách để hạn chế khả năng tái cấp điện ngoài ý muốn.

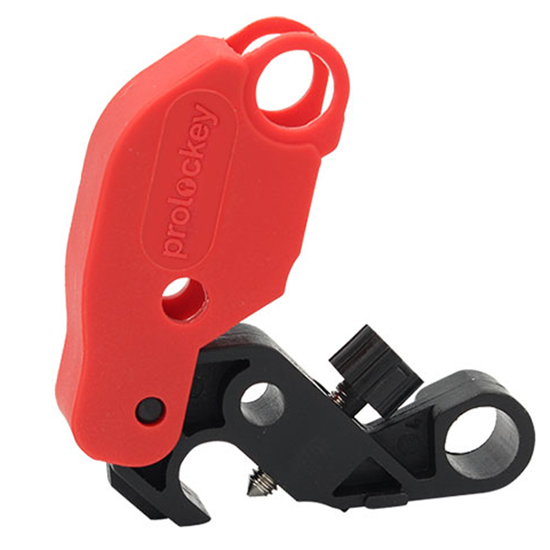

Thiết kế Grip Tight – cố định chắc chắn bằng vít khóa tích hợp

PROLOCKEY CBL41 sử dụng thiết kế Grip Tight, nghĩa là thiết bị được đặt vào vị trí tay gạt hoặc thanh liên động của aptomat tương thích và được cố định bằng vít khóa tích hợp.

Ưu điểm của thiết kế này là khả năng:

• Điều chỉnh độ siết.
• Tạo lực giữ tại vị trí khóa.
• Phù hợp với một số kích thước tay gạt khác nhau trong phạm vi thiết kế.
• Giảm nguy cơ thiết bị bị lỏng trong quá trình sử dụng.
• Hỗ trợ khóa các aptomat có khoảng cách giữa các cực hẹp.

Vít khóa được tích hợp trực tiếp trên thiết bị, giúp kỹ thuật viên không cần chuẩn bị thêm cơ cấu cố định riêng.

Phần vít có thể thao tác trực tiếp bằng tay. Ngoài ra, thiết kế có rãnh cho phép sử dụng tua vít để điều chỉnh khi cần thiết.

Thiết kế nhỏ gọn – phù hợp với aptomat đặt sát nhau

Một ưu điểm quan trọng của PROLOCKEY CBL41 là thân khóa có kích thước nhỏ gọn:

50,5 × 26 × 14 mm

Trong các tủ điện công nghiệp, nhiều aptomat thường được lắp đặt sát nhau để tối ưu không gian. Một thiết bị khóa có kích thước quá lớn có thể gây khó khăn khi lắp đặt hoặc ảnh hưởng đến các aptomat bên cạnh.

CBL41 được thiết kế để hỗ trợ khóa các aptomat có khoảng cách gần nhau, đặc biệt phù hợp với:

• Tủ điện phân phối.
• Tủ MCC.
• Tủ điều khiển.
• Tủ máy.
• Hệ thống điện công nghiệp có mật độ thiết bị cao.

Thiết kế compact giúp kỹ thuật viên có thể bố trí thiết bị Lockout mà không cần tháo rời các thành phần khác của tủ điện.

Thân khóa bằng nylon PA6 tăng cường

PROLOCKEY CBL41 sử dụng nylon PA6 tăng cường làm vật liệu chính cho thân khóa.

Đây là loại vật liệu nhựa kỹ thuật được lựa chọn cho các ứng dụng yêu cầu:

• Độ bền cơ học.
• Khả năng chịu va đập.
• Đặc tính cách điện.
• Khả năng sử dụng trong môi trường công nghiệp.

Theo thông tin sản phẩm, thân khóa có tính cách điện và có thể làm việc trong dải nhiệt độ:

-20°C đến +120°C

Dải nhiệt độ này giúp sản phẩm phù hợp với nhiều điều kiện sử dụng trong môi trường công nghiệp thông thường.

Vít khóa bằng thép không gỉ 304

Cơ cấu vít của PROLOCKEY CBL41 được làm từ thép không gỉ 304.

Vít đóng vai trò cố định thiết bị tại vị trí tay gạt hoặc thanh liên động của aptomat. Vật liệu inox giúp cơ cấu có độ bền phù hợp với quá trình sử dụng và thao tác lặp lại.

Thiết kế vít tích hợp giúp:

• Thao tác nhanh.
• Dễ kiểm soát lực siết.
• Không cần sử dụng thêm bộ phận cố định riêng.
• Có thể điều chỉnh bằng tay.
• Có thể sử dụng tua vít khi cần.

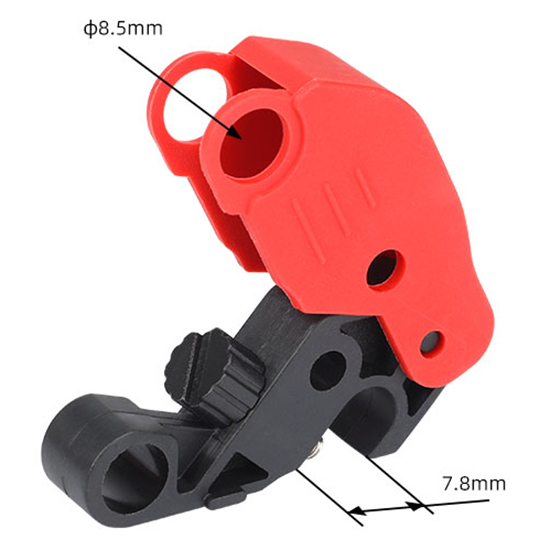

Lỗ khóa đường kính 8,5 mm

PROLOCKEY CBL41 được trang bị lỗ khóa có đường kính:

Ø8,5 mm

Vị trí này cho phép sử dụng kết hợp với ổ khóa an toàn Lockout Tagout có kích thước càng khóa phù hợp.

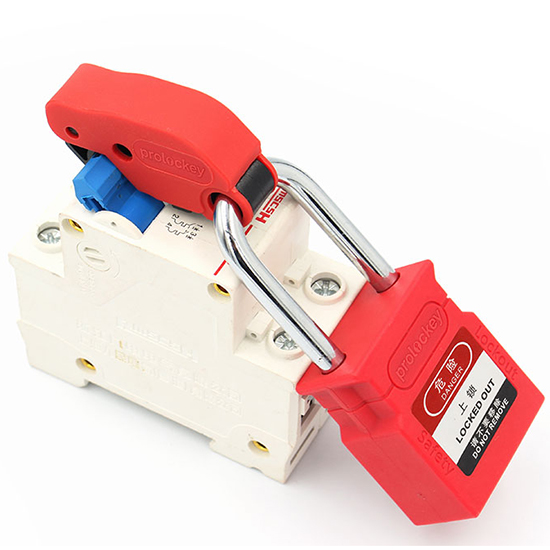

Sau khi CBL41 được cố định trên aptomat, người thực hiện Lockout có thể:

1. Luồn ổ khóa an toàn qua lỗ khóa.
2. Khóa thiết bị tại vị trí cô lập.
3. Gắn thẻ cảnh báo LOTO.
4. Ghi thông tin người thực hiện và thời gian nếu quy trình nội bộ yêu cầu.

Việc kết hợp thiết bị khóa aptomat, ổ khóa cá nhân và thẻ cảnh báo giúp việc quản lý điểm cô lập trở nên rõ ràng hơn.

Ứng dụng của khóa aptomat đa cực PROLOCKEY CBL41

1. Khóa aptomat trong tủ điện công nghiệp

CBL41 phù hợp để sử dụng tại các tủ điện có:

• MCB đa cực.
• MCCB có cấu trúc tay gạt tương thích.
• Circuit breaker có thanh liên động.
• Aptomat điều khiển nguồn thiết bị.

Thiết bị giúp tạo điểm khóa vật lý sau khi nguồn điện đã được cô lập.

2. Bảo trì động cơ và thiết bị 3 pha

Các động cơ công nghiệp thường sử dụng nguồn điện đa pha và aptomat nhiều cực.

Trong quá trình:

• Bảo trì.
• Thay động cơ.
• Kiểm tra vòng bi.
• Sửa chữa hệ thống truyền động.
• Kiểm tra bơm.
• Bảo dưỡng quạt.

nguồn điện cần được cô lập theo quy trình an toàn.

Nếu aptomat có cấu trúc tương thích, PROLOCKEY CBL41 có thể được sử dụng để khóa vị trí cô lập.

3. Nhà máy và dây chuyền sản xuất

CBL41 phù hợp để bổ sung vào hệ thống Lockout Tagout tại:

• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Nhà máy dệt may.
• Nhà máy bao bì.
• Nhà máy hóa chất.
• Nhà máy sản xuất vật liệu.
• Xưởng sản xuất.

Các đội bảo trì có thể trang bị CBL41 trong túi LOTO hoặc hộp Lockout để xử lý các aptomat đa cực tương thích.

4. Hệ thống M&E

Đối với công tác bảo trì M&E, thiết bị có thể được sử dụng tại các hệ thống:

• Điều hòa HVAC.
• Bơm nước.
• Quạt thông gió.
• Tủ điều khiển.
• Hệ thống cấp điện.
• Hệ thống chiếu sáng công nghiệp.
• Máy phát điện và hệ thống phụ trợ có điểm cô lập tương thích.

Hướng dẫn sử dụng PROLOCKEY CBL41

Quy trình dưới đây mang tính tham khảo. Người sử dụng cần tuân thủ quy trình Lockout Tagout, quy định an toàn điện và hướng dẫn nội bộ của đơn vị.

Bước 1: Xác định nguồn năng lượng

Xác định:

• Thiết bị cần bảo trì.
• Aptomat cấp nguồn.
• Các nguồn điện liên quan.
• Các nguồn năng lượng phụ.
• Người chịu trách nhiệm thực hiện công việc.

Không nên giả định rằng thiết bị chỉ có một nguồn năng lượng.

Bước 2: Thông báo cho người liên quan

Thông báo cho nhân viên vận hành và những người làm việc trong khu vực trước khi dừng thiết bị.

Bước 3: Dừng thiết bị

Thực hiện quy trình dừng máy theo hướng dẫn vận hành.

Bước 4: Cô lập nguồn điện

Đưa aptomat về trạng thái OFF hoặc trạng thái cô lập theo quy trình an toàn áp dụng.

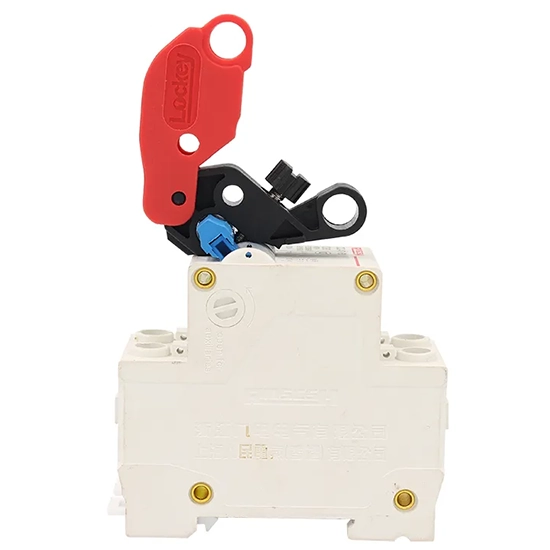

Bước 5: Lắp khóa CBL41

Đặt PROLOCKEY CBL41 vào vị trí tay gạt hoặc thanh liên động tương thích.

Bước 6: Siết vít cố định

Sử dụng vít tích hợp để cố định thiết bị.

Có thể thao tác bằng tay hoặc điều chỉnh bằng tua vít thông qua phần rãnh nếu cần.

Không nên siết vượt quá mức cần thiết gây ảnh hưởng đến aptomat hoặc thiết bị khóa.

Bước 7: Gắn ổ khóa an toàn

Luồn ổ khóa an toàn phù hợp qua lỗ khóa Ø8,5 mm.

Bước 8: Gắn thẻ cảnh báo

Gắn thẻ Lockout Tagout để nhận diện tình trạng thiết bị và người thực hiện công việc theo quy định nội bộ.

Bước 9: Xác minh trạng thái cô lập

Trước khi bắt đầu công việc, cần thực hiện bước xác minh phù hợp để đảm bảo nguồn năng lượng nguy hiểm đã được kiểm soát.

Vì sao cần khóa aptomat đa cực trong Lockout Tagout?

Các aptomat đa cực thường kiểm soát nguồn điện cho thiết bị công suất lớn hoặc hệ thống nhiều pha.

Nếu nguồn điện được cô lập nhưng không có biện pháp khóa vật lý, vẫn tồn tại nguy cơ:

• Người khác đóng lại aptomat.
• Aptomat bị thao tác nhầm.
• Thiết bị được cấp điện trong khi đang bảo trì.
• Máy móc khởi động ngoài ý muốn.

Khóa aptomat giúp tăng cường kiểm soát tại chính điểm cô lập.

Tuy nhiên, cần lưu ý rằng thiết bị Lockout chỉ là một phần của quy trình kiểm soát năng lượng nguy hiểm. Một quy trình LOTO đầy đủ thường bao gồm việc xác định nguồn năng lượng, thông báo, dừng thiết bị, cô lập, khóa, gắn thẻ, giải phóng năng lượng tích trữ và xác minh trạng thái an toàn trước khi làm việc.

Ưu điểm nổi bật của PROLOCKEY CBL41

Phù hợp với aptomat đa cực

Thiết kế dành cho aptomat từ 2 cực trở lên và nhiều loại tay gạt có thanh liên động tương thích.

Thiết kế Grip Tight

Cơ cấu vít giúp cố định thiết bị tại vị trí khóa.

Không cần dụng cụ khóa riêng

Có thể thao tác trực tiếp bằng vít tích hợp.

Có thể điều chỉnh bằng tua vít

Thiết kế rãnh cho phép điều chỉnh khi cần lực siết hoặc thao tác chính xác hơn.

Kích thước compact

Phù hợp với các aptomat đặt gần nhau trong tủ điện.

Thân nylon PA6 tăng cường

Có đặc tính cách điện theo thông tin kỹ thuật sản phẩm.

Vít inox 304

Hỗ trợ độ bền của cơ cấu cố định.

Dải nhiệt độ rộng

Hoạt động từ -20°C đến +120°C.

Lỗ khóa Ø8,5 mm

Có thể kết hợp với ổ khóa an toàn có kích thước càng khóa phù hợp.

So sánh PROLOCKEY CBL41 với một số dòng khóa aptomat khác

Do cấu trúc của mỗi loại aptomat khác nhau, doanh nghiệp nên trang bị nhiều loại khóa aptomat trong bộ Lockout Tagout thay vì sử dụng một loại duy nhất.

Câu hỏi thường gặp

PROLOCKEY CBL41 dùng cho aptomat mấy cực?

Sản phẩm được thiết kế để khóa aptomat 2 cực và các aptomat nhiều cực tương thích.

CBL41 có dùng cho aptomat 1 cực không?

Sản phẩm chủ yếu hướng đến aptomat đa cực và các loại tay gạt có thanh liên động. Đối với aptomat 1 cực, nên lựa chọn dòng khóa MCB chuyên dụng phù hợp hơn.

Có cần tua vít để lắp CBL41 không?

Thông thường không bắt buộc vì sản phẩm có vít khóa tích hợp. Tuy nhiên, phần vít có rãnh cho phép sử dụng tua vít để điều chỉnh khi cần.

Lỗ khóa của CBL41 có kích thước bao nhiêu?

Đường kính lỗ khóa là 8,5 mm.

Vật liệu của PROLOCKEY CBL41 là gì?

Thân khóa làm từ nylon PA6 tăng cường, vít bằng thép không gỉ 304.

Nhiệt độ sử dụng của sản phẩm?

Theo thông số kỹ thuật, sản phẩm có thể hoạt động trong khoảng:

-20°C đến +120°C.

Kết luận

PROLOCKEY CBL41 Circuit Breaker Lockout là giải pháp khóa aptomat đa cực nhỏ gọn, phù hợp cho các ứng dụng Lockout Tagout trong nhà máy, tủ điện và môi trường bảo trì công nghiệp.

Các đặc điểm chính gồm:

• Khóa aptomat 2 cực và đa cực tương thích.
• Phù hợp với nhiều loại tie-bar toggle.
• Thiết kế Grip Tight.
• Có vít khóa tích hợp.
• Có thể thao tác bằng tay.
• Có rãnh hỗ trợ điều chỉnh bằng tua vít.
• Thân bằng nylon PA6 tăng cường.
• Vít bằng inox 304.
• Có tính cách điện theo thông số sản phẩm.
• Lỗ khóa Ø8,5 mm.
• Kích thước 50,5 × 26 × 14 mm.
• Dải nhiệt độ -20°C đến +120°C.

Đây là lựa chọn phù hợp để bổ sung vào bộ Lockout Tagout điện, túi LOTO cá nhân, hộp khóa an toàn hoặc trạm Lockout Tagout, đặc biệt tại các nhà máy và hệ thống sử dụng aptomat đa cực.
