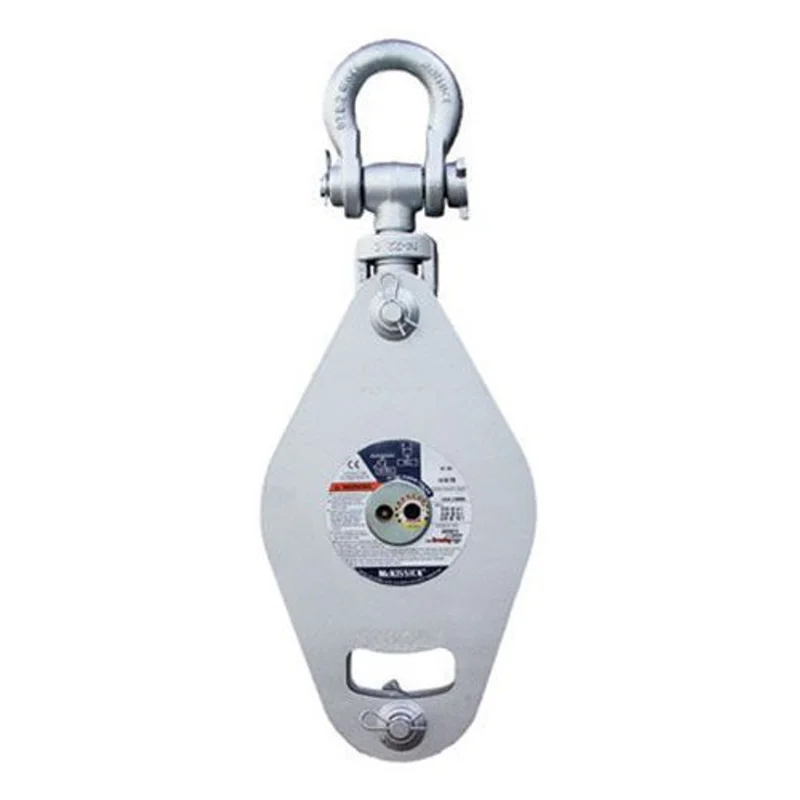

Hoist Block Crosby G-491: Ròng Rọc Tower/Derrick Mạ Kẽm 4-30 Tấn

Ròng rọc nâng hạ tháp cẩu mạ kẽm Crosby G-491 là một thành phần thiết yếu trong các hệ thống nâng hạ công nghiệp nặng, được thiết kế đặc biệt cho các ứng dụng sử dụng cáp thép trong môi trường khắc nghiệt. Sản phẩm này thuộc dòng Tower/Derrick Hoist Block của Crosby, nổi bật với lớp hoàn thiện mạ kẽm (galvanized finish) giúp tăng cường khả năng chống ăn mòn so với phiên bản sơn M-491. Với dải tải trọng làm việc an toàn (WLL) từ 4 đến 30 tấn, G-491 đảm bảo độ tin cậy và hiệu suất cao trong các công trình xây dựng, lắp dựng tháp và ngành dầu khí.

Tóm tắt nhanh

• Tải trọng làm việc an toàn (WLL): Từ 4 đến 30 tấn, đáp ứng đa dạng nhu cầu nâng hạ công nghiệp.
• Đường kính sheave: Từ 203 mm đến 508 mm, tối ưu cho cáp thép từ 10 mm đến 32 mm.
• Chống ăn mòn: Lớp mạ kẽm (galvanized finish) vượt trội so với phiên bản sơn M-491.
• Tiêu chuẩn & chứng nhận: Sản xuất tại cơ sở đạt chứng nhận API Q1 và ABS Type Approval.
• Thiết kế đặc biệt: Recessed side plate và ổ bi côn kín giúp tăng cường an toàn và tuổi thọ.

Đặc điểm kỹ thuật nổi bật

Kết cấu recessed side plate

Thiết kế side plate dạng recessed (tấm bên lõm vào) là một đặc điểm an toàn quan trọng của dòng G-491. Việc giảm khe hở giữa mép sheave và side plate giúp giữ cụm sheave ổn định trong thân block, ngay cả khi chốt tâm chịu tải bất thường hoặc va đập mạnh. Điều này ngăn chặn sheave bị bung ra khỏi block, giảm thiểu rủi ro tai nạn trong quá trình vận hành tải trọng lớn.

Sheave thép dùng cho cáp thép dual-rated

Ròng rọc G-491 được trang bị sheave thép dual-rated wireline, cho phép mỗi cấu hình tương thích với một phạm vi đường kính cáp thép nhất định, tối ưu hóa sự phù hợp với nhiều loại cáp. Đối với các block có đường kính sheave từ 14 inch (356 mm) trở lên, Crosby sử dụng công nghệ Roll Forged sheaves với rãnh được xử lý nhiệt bề mặt (flame-hardened grooves). Quá trình xử lý nhiệt này tăng cường độ cứng và khả năng chống mài mòn của rãnh sheave, kéo dài tuổi thọ của cả sheave và cáp thép, đặc biệt khi làm việc với tốc độ cao và tải nặng.

Ổ bi côn kín (Sealed tapered roller bearings)

Việc sử dụng ổ bi côn kín giúp bảo vệ các bộ phận bên trong khỏi bụi bẩn và độ ẩm, kéo dài tuổi thọ của chốt tâm (center pin) và ổ bi. Thiết kế này cũng cho phép ròng rọc vận hành ở tốc độ đường cáp cao hơn so với các loại snatch block tiêu chuẩn, giảm ma sát và tăng hiệu suất tổng thể của hệ thống nâng hạ. Điều này đặc biệt quan trọng trong các ứng dụng công nghiệp yêu cầu chu kỳ làm việc liên tục và tốc độ cao.

Chi tiết thép rèn xử lý nhiệt

Các bộ phận chịu lực chính như swivel, tee, yoke và shackle của G-491 được chế tạo từ thép rèn và trải qua quá trình xử lý nhiệt Quenched & Tempered. Quá trình này giúp cải thiện đáng kể độ bền, độ cứng và khả năng chống mỏi của vật liệu, đảm bảo rằng các chi tiết này có thể chịu được tải trọng lớn và các điều kiện làm việc khắc nghiệt trong thời gian dài mà không bị biến dạng hay hỏng hóc.

Bôi trơn qua center pin và Shackle fitting xoay

Thiết kế cho phép bôi trơn sheave thông qua center pin giúp công tác bảo dưỡng định kỳ trở nên đơn giản và hiệu quả. Người vận hành có thể dễ dàng tra mỡ vào các bộ phận chuyển động, đảm bảo hoạt động trơn tru và kéo dài tuổi thọ của block. Ngoài ra, cấu hình shackle fitting có khả năng xoay (swivel) mang lại sự linh hoạt đáng kể trong việc định vị block khi lắp đặt vào hệ thống nâng, giúp tiết kiệm thời gian và công sức.

Phiên bản mạ kẽm (Galvanized finish)

Điểm khác biệt chính của G-491 so với M-491 là lớp hoàn thiện mạ kẽm. Lớp mạ kẽm cung cấp khả năng chống ăn mòn vượt trội, làm cho G-491 trở thành lựa chọn lý tưởng cho các ứng dụng ngoài trời hoặc trong môi trường có độ ẩm cao, hóa chất hoặc các yếu tố ăn mòn khác, nơi phiên bản sơn M-491 có thể không đáp ứng đủ yêu cầu bảo vệ bề mặt.

Thông số kỹ thuật

Lưu ý: Thông số được đối chiếu với bảng kỹ thuật hiện hành của Kito Crosby. G-491 không có phiên bản 3 tấn/152 mm trong bảng cấu hình hiện tại.

Tiêu chuẩn & kiểm định

Dòng Crosby G-491, cùng với M-491, được sản xuất tại các cơ sở đạt chứng nhận API Q1, một tiêu chuẩn chất lượng nghiêm ngặt của Viện Dầu khí Hoa Kỳ, đảm bảo quy trình sản xuất tuân thủ các yêu cầu cao nhất về an toàn và độ tin cậy. Ngoài ra, sản phẩm còn có ABS Type Approval and Certification, chứng nhận từ Cục Vận tải Biển Hoa Kỳ, xác nhận sự phù hợp với các hướng dẫn cụ thể cho thiết bị nâng và hệ thống khoan, đặc biệt quan trọng trong ngành dầu khí và hàng hải. Đối với các ứng dụng Tower Erection, Crosby tham chiếu OSHA Directive CPL 2-1.36, hướng dẫn của Cơ quan Quản lý An toàn và Sức khỏe Lao động Hoa Kỳ về an toàn trong lắp dựng tháp. Trong các ứng dụng Tugger/Derrick, sản phẩm tuân thủ API RP54, khuyến nghị thực hành của Viện Dầu khí Hoa Kỳ về an toàn trong vận hành giàn khoan. Việc tuân thủ các tiêu chuẩn này đảm bảo rằng G-491 đáp ứng các yêu cầu an toàn và hiệu suất cao nhất trong ngành.

Hướng dẫn chọn đúng

Việc lựa chọn đúng ròng rọc Crosby G-491 là cực kỳ quan trọng để đảm bảo an toàn và hiệu quả vận hành. Không nên chỉ dựa vào tải trọng danh nghĩa (WLL).

• Xác định tải trọng làm việc an toàn (WLL) thực tế: Nếu chọn block có WLL thấp hơn tải trọng cần nâng, ròng rọc có thể bị quá tải, dẫn đến biến dạng, hỏng hóc hoặc đứt gãy, gây tai nạn nghiêm trọng.
• Đường kính cáp thép: Chọn sheave không phù hợp với đường kính cáp có thể gây mài mòn nhanh chóng cho cả cáp và rãnh sheave, giảm tuổi thọ thiết bị và tăng nguy cơ đứt cáp. Cáp quá nhỏ sẽ bị kẹt, cáp quá lớn sẽ không nằm đúng rãnh.
• Đường kính sheave: Sheave quá nhỏ so với đường kính cáp sẽ làm cáp bị uốn cong quá mức, gây mỏi và đứt cáp sớm. Ngược lại, sheave quá lớn có thể không cần thiết và tăng chi phí.
• Môi trường làm việc: Mặc dù G-491 có lớp mạ kẽm chống ăn mòn, nhưng nếu môi trường có hóa chất đặc biệt hoặc nhiệt độ cực đoan, cần tham khảo ý kiến chuyên gia để đảm bảo lớp mạ kẽm đủ khả năng bảo vệ. Chọn sai có thể dẫn đến ăn mòn nhanh, giảm tuổi thọ sản phẩm.
• Cấu hình hệ thống nâng: Cần xem xét toàn bộ hệ thống (tời, cáp, móc, điểm neo, phương án reeving) để đảm bảo tất cả các thành phần tương thích và đáp ứng yêu cầu an toàn. Lựa chọn sai một thành phần có thể làm suy yếu toàn bộ hệ thống.

Hướng dẫn sử dụng & bảo quản

Hướng dẫn sử dụng

1. Kiểm tra trước khi sử dụng: Luôn kiểm tra ròng rọc G-491 trước mỗi lần sử dụng để phát hiện các dấu hiệu hư hỏng như nứt, biến dạng, mòn quá mức trên sheave, side plate, chốt tâm, swivel, tee, yoke hoặc shackle. Đảm bảo ổ bi quay trơn tru và không có tiếng ồn bất thường.
2. Lắp đặt đúng cách: Lắp đặt ròng rọc vào hệ thống nâng theo đúng hướng dẫn của nhà sản xuất và thiết kế hệ thống. Đảm bảo tất cả các chốt và khớp nối được khóa chặt. Sử dụng shackle fitting xoay để định vị block một cách chính xác.
3. Định tuyến cáp: Đảm bảo cáp thép được định tuyến đúng trong rãnh sheave, không bị chồng chéo hay kẹt. Kiểm tra đường kính cáp phù hợp với sheave đã chọn.
4. Vận hành trong giới hạn WLL: Không bao giờ vượt quá tải trọng làm việc an toàn (WLL) đã quy định cho từng cấu hình ròng rọc. Quá tải có thể dẫn đến hỏng hóc nghiêm trọng và tai nạn.
5. Kiểm soát tốc độ: Vận hành hệ thống nâng hạ ở tốc độ được khuyến nghị. Tốc độ quá cao có thể gây mài mòn nhanh chóng và tăng nguy cơ mất kiểm soát tải.

Hướng dẫn bảo quản

• Bôi trơn định kỳ: Thực hiện bôi trơn sheave thông qua center pin theo chu kỳ khuyến nghị của nhà sản xuất (thường là sau mỗi 100 giờ hoạt động hoặc định kỳ hàng tháng). Sử dụng loại mỡ bôi trơn phù hợp để giảm ma sát và chống ăn mòn.
• Làm sạch: Sau khi sử dụng, làm sạch ròng rọc khỏi bụi bẩn, bùn đất hoặc các chất ăn mòn. Điều này giúp ngăn ngừa sự tích tụ gây tắc nghẽn hoặc mài mòn.
• Kiểm tra định kỳ: Ngoài kiểm tra trước khi sử dụng, cần thực hiện kiểm tra chi tiết hơn định kỳ (ví dụ: hàng quý hoặc nửa năm) bởi người có chuyên môn. Kiểm tra kỹ lưỡng các mối hàn, chốt, ổ bi và bề mặt mạ kẽm.
• Lưu trữ: Bảo quản ròng rọc ở nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với hóa chất ăn mòn hoặc môi trường ẩm ướt kéo dài để duy trì lớp mạ kẽm.
• Dấu hiệu phải ngừng sử dụng: Ngừng sử dụng ngay lập tức nếu phát hiện bất kỳ vết nứt nào, biến dạng vĩnh viễn, mòn sheave vượt quá giới hạn cho phép, hoặc bất kỳ hư hỏng nào ảnh hưởng đến tính toàn vẹn cấu trúc của ròng rọc. Thay thế bằng thiết bị mới hoặc sửa chữa bởi chuyên gia có chứng nhận.

Ứng dụng thực tế

• Lắp dựng tháp viễn thông và điện gió: Trong các dự án lắp dựng tháp cao, ròng rọc Crosby G-491 được sử dụng như một phần của hệ thống Tower Erection để dẫn hướng cáp thép, nâng hạ các đoạn tháp, turbine hoặc các cấu kiện lớn lên cao. Lớp mạ kẽm của G-491 đặc biệt phù hợp với môi trường ngoài trời, nơi thiết bị phải chịu tác động của thời tiết và ăn mòn.
• Nâng hạ trong ngành dầu khí: Trên các giàn khoan dầu khí ngoài khơi, ròng rọc Crosby G-491 thường được tích hợp vào hệ thống Derrick Hoist hoặc Tugger Hoist. Chúng giúp dẫn hướng cáp thép để nâng, hạ các thiết bị khoan, ống dẫn và vật tư nặng trong môi trường biển mặn khắc nghiệt, nơi khả năng chống ăn mòn là yếu tố sống còn.
• Xây dựng công trình công nghiệp nặng: Tại các công trường xây dựng nhà máy thép, nhà máy điện hoặc cầu lớn, G-491 được sử dụng để định tuyến cáp thép từ tời kéo mặt đất hoặc cẩu, hỗ trợ nâng hạ và di chuyển các cấu kiện thép, bê tông đúc sẵn có tải trọng lớn. Khả năng làm việc với cáp thép đường kính lớn và tải trọng cao của G-491 đảm bảo an toàn và hiệu quả cho các công việc này.
• Lắp đặt máy móc trong nhà máy: Trong các nhà máy sản xuất lớn, khi cần lắp đặt hoặc di chuyển các máy móc công nghiệp nặng, G-491 được dùng để tạo ra các hệ thống ròng rọc phức tạp, giúp phân bổ lực kéo và nâng hạ tải trọng một cách chính xác.

So sánh với lựa chọn khác

Câu hỏi thường gặp

Crosby G-491 là gì?

Crosby G-491 là một loại Tower/Derrick Hoist Block chuyên dụng của thương hiệu Crosby, được thiết kế để sử dụng trong các hệ thống nâng hạ bằng cáp thép. Sản phẩm này đặc biệt phù hợp cho các ứng dụng Tugger Hoist, Derrick và Tower Erection, nơi yêu cầu độ tin cậy cao và khả năng làm việc với tải trọng lớn.

G-491 có tải trọng làm việc an toàn (WLL) bao nhiêu?

Các cấu hình của ròng rọc Crosby G-491 hiện được liệt kê có tải trọng làm việc an toàn (WLL) dao động từ 4 tấn đến 30 tấn. Tùy thuộc vào model cụ thể và đường kính sheave, người dùng có thể lựa chọn sản phẩm phù hợp với yêu cầu tải trọng của hệ thống nâng hạ.

G-491 sử dụng cáp thép đường kính bao nhiêu?

Tùy theo model và cấu hình của ròng rọc G-491, sản phẩm này tương thích với cáp thép có đường kính từ khoảng 10 mm đến 32 mm. Việc lựa chọn đúng đường kính cáp phù hợp với sheave là rất quan trọng để đảm bảo an toàn và tối ưu hóa tuổi thọ của cả cáp và ròng rọc.

G-491 có phải là phiên bản mạ kẽm của M-491 không?

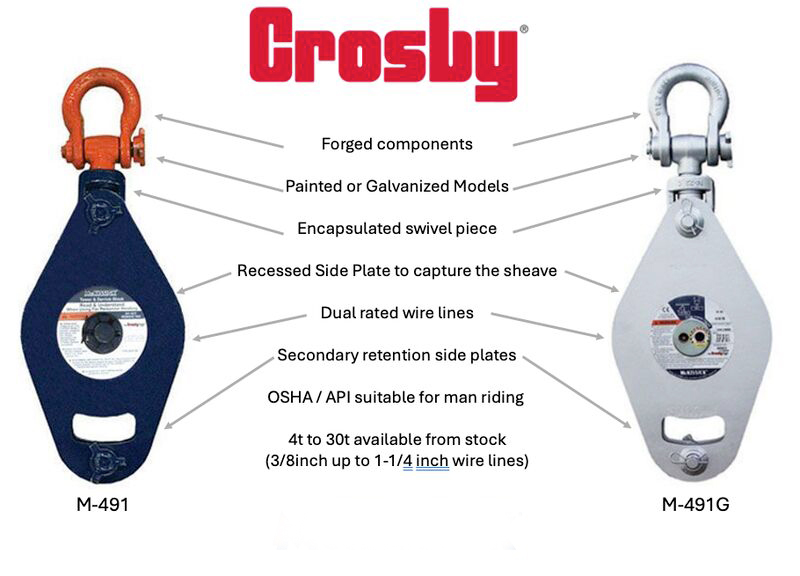

Đúng vậy. Crosby G-491 là phiên bản mạ kẽm (galvanized) của dòng M-491 Tower/Derrick Hoist Block. Điểm khác biệt chính là G-491 có lớp hoàn thiện bề mặt mạ kẽm, mang lại khả năng chống ăn mòn cao hơn so với phiên bản M-491 được sơn thông thường, phù hợp cho các môi trường làm việc khắc nghiệt hơn.

G-491 có phù hợp với môi trường ngoài trời không?

Với lớp hoàn thiện mạ kẽm, Crosby G-491 là lựa chọn rất phù hợp cho các ứng dụng ngoài trời hoặc trong môi trường có yếu tố ăn mòn cao như khu vực ven biển, giàn khoan dầu khí, hoặc các công trường xây dựng tiếp xúc trực tiếp với thời tiết. Lớp mạ kẽm cung cấp khả năng bảo vệ bề mặt vượt trội, giúp kéo dài tuổi thọ sản phẩm so với các phiên bản sơn.

Làm thế nào để chọn đúng model G-491?

Để chọn đúng model G-491, bạn cần xác định đồng thời tải trọng cần nâng (WLL), đường kính cáp thép sẽ sử dụng, và đường kính sheave phù hợp. Không nên chỉ dựa vào tải trọng danh nghĩa. Hãy tham khảo bảng thông số kỹ thuật chi tiết của Crosby để đối chiếu các yếu tố này và chọn mã Stock No. chính xác, đảm bảo an toàn và hiệu quả cho hệ thống nâng hạ của bạn.
