Bộ Trạm Quản Lý Khóa LOTO PROLOCKEY LG02

Bộ trạm quản lý khóa LOTO PROLOCKEY LG02 – Lockout Tagout Station cỡ lớn

PROLOCKEY LG02 là bộ trạm quản lý khóa Lockout Tagout (LOTO) cỡ lớn, được thiết kế để tập trung, lưu trữ và kiểm soát các thiết bị LOTO tại nhà máy, xưởng sản xuất, khu vực bảo trì và các vị trí cần triển khai chương trình kiểm soát năng lượng.

So với PROLOCKEY LG01, phiên bản LG02 sử dụng trạm LS02 kích thước lớn hơn, đồng thời được trang bị 10 khóa an toàn P38S-RED và 24 thẻ cảnh báo LT03, phù hợp hơn với đội bảo trì có nhiều người sử dụng hoặc những khu vực cần quản lý LOTO tập trung.

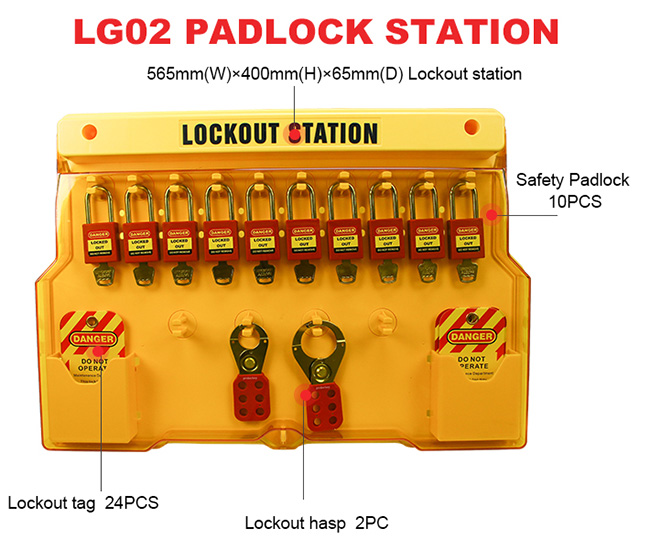

Bộ sản phẩm gồm:

• 01 trạm khóa LOTO LS02
• 10 khóa an toàn P38S-RED
• 01 khóa nhóm SH01
• 01 khóa nhóm SH02
• 24 thẻ cảnh báo LT03
• Một số dây rút

Trạm LS02 sử dụng nhựa PC cho phần nắp và nhựa ABS kỹ thuật cho phần đế, thiết kế dạng tích hợp với nắp có thể khóa, giúp hỗ trợ kiểm soát thiết bị và hạn chế người không có nhiệm vụ tự ý lấy hoặc di chuyển khóa.

Kích thước tổng thể của trạm:

565 mm (rộng) × 400 mm (cao) × 65 mm (dày).

1. Tổng quan về PROLOCKEY LG02

Trong hệ thống Lockout Tagout – LOTO, ngoài việc lựa chọn khóa và thiết bị khóa phù hợp, doanh nghiệp còn cần có phương án lưu trữ, cấp phát, kiểm kê và thu hồi thiết bị LOTO.

Đặc biệt tại các nhà máy có nhiều nhân viên bảo trì, nếu khóa an toàn và thẻ cảnh báo được lưu trữ rải rác, việc quản lý có thể trở nên khó khăn.

PROLOCKEY LG02 được thiết kế như một trạm LOTO tập trung, cho phép doanh nghiệp bố trí các thiết bị khóa tại một vị trí cố định và dễ nhận biết.

Với cấu hình 10 khóa an toàn + 2 hasp + 24 thẻ cảnh báo, LG02 có khả năng phục vụ quy mô sử dụng lớn hơn so với các bộ LOTO cá nhân hoặc trạm LOTO cỡ nhỏ.

Sản phẩm phù hợp với mô hình:

Một khu vực sản xuất → một trạm LOTO → nhiều người sử dụng → quản lý tập trung.

2. Cấu hình chi tiết bộ PROLOCKEY LG02

Cấu hình này hướng tới quản lý LOTO tập trung cho nhóm bảo trì, thay vì chỉ phục vụ một cá nhân.

3. Trạm khóa LOTO PROLOCKEY LS02

LS02 là thành phần trung tâm của bộ LG02.

Đây là trạm chuyên dụng để lưu trữ và quản lý các thiết bị Lockout Tagout.

Kích thước:

565 × 400 × 65 mm

So với trạm LS01 của LG01, LS02 có kích thước lớn hơn, phù hợp khi cần bố trí số lượng thiết bị nhiều hơn.

Trạm có thể được sử dụng để quản lý:

• Khóa an toàn.
• Khóa nhóm.
• Thẻ cảnh báo.
• Dây rút.
• Các phụ kiện LOTO tương thích khác.

Việc tập trung thiết bị tại một vị trí giúp người phụ trách dễ dàng kiểm tra tình trạng của trạm trước và sau mỗi ca làm việc.

4. Nắp PC và đế ABS kỹ thuật

LS02 sử dụng cấu trúc vật liệu:

Nắp: PC – Polycarbonate

Đế: ABS – Acrylonitrile Butadiene Styrene

Đây là hai loại nhựa kỹ thuật được sử dụng phổ biến trong nhiều thiết bị công nghiệp.

Ưu điểm của PC

Polycarbonate có đặc tính:

• Độ bền cơ học tốt.
• Khả năng chịu va đập tương đối cao.
• Độ cứng phù hợp.
• Trọng lượng nhẹ hơn nhiều vật liệu kim loại.

Ưu điểm của ABS

ABS có:

• Độ cứng tốt.
• Khả năng gia công thuận tiện.
• Trọng lượng tương đối nhẹ.
• Phù hợp với các sản phẩm vỏ và thiết bị kỹ thuật.

Việc kết hợp PC và ABS giúp LS02 cân bằng giữa độ bền, trọng lượng và tính thực dụng.

5. Thiết kế một khối với nắp khóa

Một ưu điểm quan trọng của LG02 là LS02 được thiết kế dạng một khối tích hợp với nắp đậy có khả năng khóa.

Khi đóng nắp, người quản lý có thể kiểm soát việc tiếp cận thiết bị bên trong theo quy trình nội bộ.

Tính năng này giúp hạn chế:

• Người không có nhiệm vụ tự ý lấy khóa.
• Khóa bị di chuyển khỏi vị trí.
• Thiết bị bị thất lạc.
• Thẻ cảnh báo bị sử dụng ngoài kiểm soát.

Đối với môi trường có nhiều ca làm việc, đây là một tính năng có giá trị trong công tác quản lý thiết bị an toàn.

6. Mười khóa an toàn P38S-RED

Bộ LG02 được trang bị 10 khóa an toàn P38S-RED.

Đây là số lượng khóa lớn hơn đáng kể so với LG01, giúp LG02 phù hợp với đội ngũ bảo trì có nhiều người tham gia.

Các khóa có thể được phân bổ theo:

• Kỹ thuật viên.
• Nhóm bảo trì.
• Khu vực làm việc.
• Ca sản xuất.
• Công việc bảo trì cụ thể.

Doanh nghiệp nên xây dựng quy định cấp phát khóa rõ ràng để mỗi khóa có thể được nhận diện và quản lý theo người sử dụng hoặc nhiệm vụ.

7. Khóa nhóm SH01 và SH02

LG02 bao gồm:

• 01 khóa nhóm SH01
• 01 khóa nhóm SH02

Hasp là thiết bị hỗ trợ khóa nhóm trong các tình huống có nhiều người cùng tham gia công việc.

Ví dụ, một dây chuyền cần được bảo trì bởi nhiều kỹ thuật viên. Theo quy trình phù hợp, khóa nhóm có thể hỗ trợ để từng người tham gia duy trì quyền kiểm soát khóa cá nhân của mình.

Khi lựa chọn SH01 hoặc SH02, cần căn cứ vào:

• Thiết kế điểm khóa.
• Kích thước điểm cô lập.
• Không gian thao tác.
• Số lượng khóa cần sử dụng.
• Yêu cầu của quy trình LOTO.

Không nên mặc định hai model có khả năng thay thế hoàn toàn cho nhau trong mọi trường hợp.

8. Hai mươi bốn thẻ cảnh báo LT03

LG02 được cung cấp 24 thẻ cảnh báo LT03.

Đây là số lượng thẻ lớn, phù hợp với việc quản lý nhiều điểm hoặc nhiều công việc bảo trì.

Thẻ có thể được sử dụng để nhận diện tình trạng thiết bị theo quy trình của doanh nghiệp.

Thông tin trên thẻ có thể bao gồm:

• Tên người thực hiện.
• Bộ phận.
• Thiết bị.
• Ngày bảo trì.
• Nội dung công việc.
• Cảnh báo không vận hành.

Thẻ giúp tăng khả năng nhận diện trực quan tại khu vực làm việc.

Lưu ý: Thẻ cảnh báo không phải là phương tiện thay thế cho khóa cô lập khi quy trình kiểm soát năng lượng yêu cầu Lockout.

9. Dây rút đi kèm

Bộ LG02 có kèm một số lượng dây rút.

Dây rút có thể hỗ trợ:

• Cố định thẻ.
• Gắn nhận diện.
• Quản lý phụ kiện.
• Bố trí thiết bị gọn gàng.

Số lượng dây rút được cung cấp theo cấu hình sản phẩm và nên được sử dụng theo quy trình quản lý nội bộ.

10. Kích thước lớn hơn, khả năng quản lý tốt hơn

LS02 có kích thước:

565 mm × 400 mm × 65 mm

So với LG01:

Có thể thấy LG02 được thiết kế cho quy mô quản lý lớn hơn, đặc biệt ở số lượng khóa và thẻ.

11. Ưu điểm nổi bật của PROLOCKEY LG02

11.1. Trạm LOTO quy mô lớn

LS02 có kích thước lớn, phù hợp với nhu cầu quản lý nhiều thiết bị.

11.2. 10 khóa an toàn

Số lượng 10 P38S-RED phù hợp với đội bảo trì hoặc khu vực có nhiều người sử dụng.

11.3. 24 thẻ cảnh báo

Cung cấp số lượng thẻ lớn để phục vụ nhiều điểm cảnh báo.

11.4. Có khóa nhóm

SH01 và SH02 hỗ trợ các tình huống LOTO nhóm.

11.5. Nắp khóa

Giúp tăng khả năng kiểm soát quyền tiếp cận thiết bị.

11.6. PC + ABS

Kết cấu sử dụng vật liệu nhựa kỹ thuật, vừa chắc chắn vừa tương đối nhẹ.

11.7. Quản lý trực quan

Tập trung thiết bị tại một vị trí giúp việc kiểm kê và cấp phát thuận tiện hơn.

12. Ứng dụng PROLOCKEY LG02

Nhà máy sản xuất

LG02 có thể được sử dụng làm trạm LOTO chung cho một khu vực sản xuất.

Nhà máy cơ khí

Phù hợp với các khu vực thường xuyên thực hiện bảo trì máy móc.

Xưởng bảo trì

Có thể bố trí tại khu vực đội bảo trì lấy và hoàn trả thiết bị.

Khu vực M&E

Hỗ trợ quản lý thiết bị LOTO cho nhóm kỹ thuật cơ điện.

Phòng HSE/EHS

Có thể sử dụng làm điểm quản lý thiết bị LOTO tập trung.

Dây chuyền sản xuất

Có thể đặt tại vị trí thuận tiện cho nhân viên được phép tiếp cận.

Khu vực bảo trì thiết bị

Phù hợp với những nơi thường xuyên thực hiện công việc cô lập năng lượng.

13. LG02 phù hợp với đội bảo trì nhiều người

Một trong những điểm khác biệt của LG02 là 10 khóa an toàn.

Trong một công việc bảo trì lớn, có thể có nhiều nhân sự cùng tham gia:

• Điện.
• Cơ khí.
• Tự động hóa.
• Bảo trì.
• M&E.
• Nhà thầu.

Việc trang bị số lượng khóa đủ cho người được ủy quyền giúp doanh nghiệp dễ dàng xây dựng mô hình LOTO cá nhân kết hợp LOTO nhóm theo quy trình của mình.

Tuy nhiên, số lượng khóa không đồng nghĩa với số lượng người có thể đồng thời thực hiện một quy trình LOTO. Việc này vẫn phải tuân theo quy trình kiểm soát năng lượng cụ thể của doanh nghiệp.

14. LG02 trong mô hình Centralized LOTO Station

Doanh nghiệp có thể xây dựng mô hình:

Khu vực 1

LS02 → khóa + hasp + tag

Khu vực 2

LS02 → khóa + hasp + tag

Khu vực 3

LS02 → khóa + hasp + tag

Mỗi trạm phục vụ một khu vực hoặc một nhóm thiết bị.

Mô hình này giúp:

• Chuẩn hóa vị trí lưu trữ.
• Giảm thời gian tìm kiếm.
• Dễ kiểm kê.
• Dễ đào tạo nhân viên.
• Hạn chế thất lạc thiết bị.
• Tạo nhận diện trực quan cho chương trình LOTO.

15. Hướng dẫn triển khai trạm LG02

Bước 1: Lựa chọn vị trí

Đặt LS02 tại vị trí dễ tiếp cận đối với nhân viên được cấp quyền.

Bước 2: Xác định người quản lý

Chỉ định người hoặc bộ phận chịu trách nhiệm kiểm kê trạm.

Bước 3: Phân loại thiết bị

Bố trí khóa, hasp và thẻ theo khu vực hoặc chức năng.

Bước 4: Cấp phát

Người được phép lấy thiết bị theo công việc đã được phê duyệt.

Bước 5: Thực hiện LOTO

Áp dụng quy trình cô lập và kiểm soát năng lượng của doanh nghiệp.

Bước 6: Theo dõi

Kiểm tra các thiết bị đang được sử dụng.

Bước 7: Thu hồi

Sau khi công việc hoàn thành, thu hồi thiết bị theo quy định.

Bước 8: Kiểm kê

Đảm bảo số lượng khóa, hasp và thẻ được đưa về đúng vị trí.

16. Bảng thông số kỹ thuật PROLOCKEY LG02

17. So sánh PROLOCKEY LG01 và LG02

Khi nên chọn LG01?

Chọn LG01 nếu doanh nghiệp cần một trạm LOTO nhỏ gọn cho một khu vực có số lượng người sử dụng hạn chế.

Khi nên chọn LG02?

LG02 phù hợp hơn khi cần:

• Nhiều khóa cá nhân.
• Nhiều thẻ cảnh báo.
• Một trạm quản lý LOTO lớn.
• Phục vụ đội bảo trì nhiều người.
• Xây dựng trạm LOTO tập trung cho khu vực sản xuất.

18. LG02 kết hợp với bộ LOTO cá nhân

LG02 và bộ LOTO cá nhân không nhất thiết phải lựa chọn một trong hai.

Doanh nghiệp có thể triển khai:

LG02 = Trạm quản lý LOTO trung tâm

LG51/LG52/LG04/LG31/LG41 = Bộ LOTO cá nhân

Mô hình này giúp vừa có:

• Thiết bị LOTO tập trung.
• Bộ khóa riêng cho kỹ thuật viên.
• Khóa nhóm.
• Thẻ cảnh báo.
• Thiết bị khóa chuyên dụng.

Đây là hướng tiếp cận phù hợp khi doanh nghiệp muốn chuẩn hóa hệ thống LOTO theo từng cấp độ.

19. Câu hỏi thường gặp về PROLOCKEY LG02

PROLOCKEY LG02 là gì?

LG02 là bộ trạm quản lý Lockout Tagout cỡ lớn, dùng để lưu trữ và kiểm soát thiết bị LOTO.

LG02 có bao nhiêu khóa?

Có 10 khóa an toàn P38S-RED.

LG02 có bao nhiêu thẻ?

Có 24 thẻ cảnh báo LT03.

LG02 có khóa nhóm không?

Có, gồm SH01 và SH02.

LS02 làm bằng vật liệu gì?

Nắp sử dụng PC, đế sử dụng ABS kỹ thuật.

LG02 có nắp khóa không?

Có. LS02 có thiết kế nắp khóa nhằm hỗ trợ kiểm soát quyền tiếp cận thiết bị.

Kích thước LG02?

565 × 400 × 65 mm.

LG02 dùng cho cá nhân hay tập thể?

LG02 chủ yếu phù hợp với quản lý LOTO tập trung cho nhóm bảo trì hoặc khu vực sản xuất.

Có thể bổ sung thêm thiết bị vào LS02 không?

Có thể bổ sung tùy theo không gian chứa thực tế và kích thước thiết bị. Cần kiểm tra khả năng chứa trước khi mở rộng cấu hình.

20. Kết luận

Bộ trạm quản lý khóa LOTO PROLOCKEY LG02 là giải pháp dành cho doanh nghiệp cần xây dựng trạm Lockout Tagout tập trung có quy mô lớn hơn.

Với 01 trạm LS02, 10 khóa an toàn P38S-RED, 02 khóa nhóm SH01/SH02, 24 thẻ LT03 và dây rút, LG02 cung cấp cấu hình phù hợp cho các đội bảo trì và khu vực sản xuất có nhiều người sử dụng.

Thiết kế nắp PC + đế ABS, dạng một khối và có nắp khóa, giúp trạm vừa có tính trực quan vừa hỗ trợ kiểm soát việc tiếp cận thiết bị.

Kích thước 565 × 400 × 65 mm cho phép bố trí số lượng thiết bị lớn hơn so với trạm LG01, trong khi vẫn duy trì thiết kế tương đối mỏng.

PROLOCKEY LG02 phù hợp để triển khai tại nhà máy, xưởng sản xuất, phòng bảo trì, khu vực M&E, phòng HSE/EHS và các khu vực cần quản lý thiết bị Lockout Tagout tập trung.

Khi đưa vào sử dụng, doanh nghiệp nên kết hợp LG02 với quy trình LOTO được phê duyệt, đào tạo nhân sự, nhận diện nguồn năng lượng, quy trình cấp phát – thu hồi khóa và xác minh trạng thái cô lập, thay vì xem trạm khóa là giải pháp độc lập.
