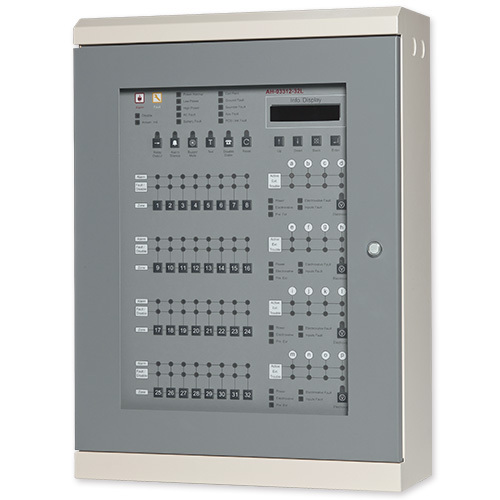

Tủ điều khiển báo cháy thường 32 vùng HORING AH-03312-32L

Tình trạng: Còn hàng

Viết đánh giá

Với cấu hình hỗ trợ lên đến 32 vùng độc lập, tủ báo cháy HORING AH-03312-32L chính là giải pháp chuyên nghiệp dành cho hệ thống báo cháy thường quy mô lớn, đáp ứng mọi yêu cầu nghiêm ngặt về an toàn và quản lý hệ thống.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Hệ thống báo cháy HORING, Tủ điều khiển báo cháy HORING AH-03312, Tủ điều khiển báo cháy thông thường 8 vùng HORING AH-03312-8L, Tủ báo cháy thông thường HORING, Tủ báo cháy HORING AH-03312, Hệ thống báo cháy thông thường HORING, Tủ điều khiển báo cháy 32 vùng, Tủ điều khiển báo cháy cho công trình, Tủ điều khiển báo cháy giá rẻ, Thiết bị phòng cháy chữa cháy HORING, Tủ báo cháy thông thường cho chung cư, Tủ điều khiển báo cháy cho nhà máy, Tủ điều khiển báo cháy cho nhà ở, Tủ báo cháy HORING cho công trình công nghiệp, Cách lắp đặt tủ điều khiển báo cháy, Tủ báo cháy thông thường nhiều vùng, Bảo trì tủ điều khiển báo cháy HORING, Tủ báo cháy HORING cho nhà cao tầng, Tủ báo cháy nhiều vùng HORING, Tủ báo cháy HORING công nghệ cao, Hệ thống phòng cháy chữa cháy cho nhà xưởng

🔥 HORING AH-03312-32L – Tủ Báo Cháy Thường 32 Vùng | Giải Pháp Giám Sát Diện Rộng, Ổn Định, Dễ Triển Khai

AH-03312-32L là mẫu tủ trung tâm báo cháy thường 32 vùng đến từ thương hiệu uy tín HORING LIH INDUSTRIAL – Đài Loan, chuyên dùng trong các công trình yêu cầu giám sát cháy diện rộng, chia vùng rõ ràng, hoạt động ổn định và dễ vận hành. Với khả năng xử lý đồng thời lên đến 32 vùng báo cháy độc lập, tủ phù hợp cho nhà máy lớn, tòa nhà văn phòng cao tầng, bệnh viện, trung tâm thương mại, khu công nghiệp, hoặc các công trình cần phân vùng quản lý chi tiết.

1. Giới thiệu tổng quan
HORING AH-03312-32L sử dụng công nghệ Conventional – giúp triển khai hệ thống báo cháy đơn giản, dễ thay thế thiết bị, không phụ thuộc phần mềm lập trình. Tủ có khả năng nhận tín hiệu cảnh báo cháy từ các đầu báo khói, đầu báo nhiệt, nút nhấn khẩn và điều khiển còi chuông báo động ngay tức thì. Thiết kế vỏ thép công nghiệp, mạch vi xử lý thông minh, có tích hợp chức năng giám sát lỗi, hiển thị đèn LED cho từng vùng – giúp tối ưu vận hành và xử lý sự cố nhanh chóng.

2. Ưu điểm kỹ thuật nổi bật
🔹 Giám sát đến 32 vùng – chia nhỏ theo khu vực chi tiết
Mỗi vùng là một đường tín hiệu độc lập, giúp quản lý chính xác từng khu vực như: tầng lầu, khu kỹ thuật, kho hàng, khu văn phòng, bếp, khu vực nguy cơ cao...
🔹 Vi xử lý thế hệ mới – Giảm báo giả, phát hiện lỗi chính xác
Mạch điện tử sử dụng vi điều khiển giúp giám sát liên tục trạng thái từng vùng (hở mạch, chập mạch, mất kết nối). Phân tích tín hiệu thông minh giúp giảm cảnh báo giả do nhiễu điện hoặc sự cố đầu báo.
🔹 Hỗ trợ còi, chuông, relay kết nối hệ thống
Có 2 ngõ ra báo động 24VDC, tổng tải lên đến 2A, điều khiển chuông/còi hoặc đèn cảnh báo. Có 2 relay cho báo cháy và báo lỗi, sử dụng tiếp điểm khô NO/NC để kết nối với các hệ thống ngoài (hệ thống điều khiển, hệ thống giám sát, quay số điện thoại...).
🔹 Vận hành an toàn khi mất điện
Tủ sử dụng 2 ắc quy 12VDC (dung lượng khuyến nghị 4.5–7Ah) để duy trì hoạt động liên tục khi mất điện lưới.
🔹 Màn hiển thị đèn LED dễ quan sát – Dễ bảo trì
Mỗi vùng có đèn LED báo trạng thái: Cháy (Fire), Lỗi (Trouble), Tắt (Disable). Dễ dàng cô lập (bỏ qua) từng vùng trong quá trình kiểm tra hoặc bảo trì đầu báo.

3. Thông số kỹ thuật chi tiết HORING AH-03312-32L

Thông số	Chi tiết kỹ thuật
Model	AH-03312-32L
Loại hệ thống	Tủ trung tâm báo cháy thường (Conventional)
Số vùng giám sát	32 vùng độc lập
Nguồn chính	220VAC ±10%, 50Hz
Nguồn dự phòng	24VDC từ ắc quy (2 × 12V/4.5Ah hoặc 7Ah)
Dòng ra chuông/còi	2A tổng công suất cho 2 ngõ báo cháy 24VDC
Relay ngõ ra	1 relay báo cháy (NO/NC), 1 relay báo lỗi (NO/NC)
Đầu vào hỗ trợ	Đầu báo khói, đầu báo nhiệt, nút nhấn khẩn thường 2 dây
Điện trở cuối đường (EOL)	4.7kΩ mỗi zone
Số đầu báo/zone (khuyến nghị)	Tối đa ~30 thiết bị HORING/zone
Chất liệu vỏ tủ	Thép mạ, sơn tĩnh điện chống ăn mòn
Kích thước tủ (C x R x S)	550 x 420 x 150 mm
Trọng lượng tủ	Khoảng 10–12kg (chưa gồm ắc quy)
Môi trường hoạt động	0~50°C; độ ẩm ≤ 95% RH (không ngưng tụ)
Chứng nhận	CNS (Đài Loan), tương thích tiêu chuẩn UL/CE
Xuất xứ	Horing Lih – Đài Loan

4. Kết nối hệ thống thiết bị báo cháy
✅ Thiết bị tương thích
- Đầu báo khói thường: AH-03111
- Đầu báo nhiệt thường: AH-03121
- Nút nhấn khẩn cấp: AH-0817
- Chuông/còi báo động: AH-9717 hoặc tương đương 24VDC
- Ắc quy 12V/7Ah – lưu điện ~24–48 giờ tùy tải
✅ Nguyên lý kết nối
- Mỗi zone kết nối với các đầu báo/nút nhấn song song, cuối đường đấu điện trở 4.7kΩ để giám sát trạng thái.
- 2 ngõ ra 24VDC điều khiển thiết bị báo động chung (chuông, còi, đèn…).
- Relay cháy/lỗi kết nối với tủ quay số, hệ thống giám sát từ xa, BMS, hoặc điều khiển quạt hút khói, ngắt điện…

5. Ứng dụng thực tế

Loại công trình	Khu vực ứng dụng
Tòa nhà văn phòng ≥ 10 tầng	Giám sát từng tầng + khu kỹ thuật, tầng hầm, phòng điện
Trung tâm thương mại	Khu bán lẻ, kho hàng, hành lang, phòng máy
Bệnh viện, trường học lớn	Mỗi khu nhà, tầng học, phòng hóa chất, nhà ăn
Nhà máy, khu công nghiệp	Phân xưởng, phòng điều khiển, kho vật tư, khu nguy hiểm
Căn hộ cao cấp, khách sạn	Giám sát từng tầng, phòng kỹ thuật, bếp trung tâm

6. Ưu điểm nổi bật khi chọn AH-03312-32L
✅ Phân vùng tối đa – kiểm soát sự cố nhanh
➡️ Dễ xác định vị trí cháy/lỗi, giúp rút ngắn thời gian phản ứng và xử lý.
✅ Không yêu cầu lập trình – dễ triển khai
➡️ Hệ thống Conventional đơn giản, dễ thay thế linh kiện, chi phí thấp hơn hệ địa chỉ.
✅ Tính tương thích cao – đầu báo phổ biến
➡️ Kết nối tốt với nhiều loại đầu báo thường có mặt tại Việt Nam.
✅ Sản phẩm nhập khẩu chính hãng – tiêu chuẩn quốc tế
➡️ Thương hiệu Horing được công nhận tại nhiều quốc gia châu Á – đáp ứng quy chuẩn PCCC.

7. Tài liệu hỗ trợ & phụ kiện khuyến nghị
📁 Tài liệu đi kèm:Catalog chi tiết (PDF); Sơ đồ đấu nối hệ thống, Hướng dẫn lắp đặt và vận hành
🔧 Phụ kiện nên dùng cùng: Ắc quy Vision 12V/7Ah; Đầu báo khói/nhiệt Horing; Nút nhấn khẩn thường; Chuông/còi báo cháy Horing L-Series; Relay kết nối hệ thống thông gió hoặc quay số tự động

8. Bảng So Sánh Các Model Tủ Trung Tâm Báo Cháy HORING AH-03312 Series

Thông số	AH-03312-4L	AH-03312-8L	AH-03312-32L
Số vùng giám sát (zone)	4 vùng	8 vùng	32 vùng
Công nghệ	Thường (Conventional)	Thường (Conventional)	Thường (Conventional)
Nguồn cấp chính	220VAC ±10%, 50Hz	220VAC ±10%, 50Hz	220VAC ±10%, 50Hz
Nguồn dự phòng	2 x 12VDC (4.5Ah–7Ah)	2 x 12VDC (4.5Ah–7Ah)	2 x 12VDC (4.5Ah–7Ah)
Ngõ ra báo cháy 24VDC	1.5A tổng tải	1.5A tổng tải	2.0A tổng tải
Relay ngõ ra	Báo cháy & báo lỗi (NO/NC)	Báo cháy & báo lỗi (NO/NC)	Báo cháy & báo lỗi (NO/NC)
LED báo trạng thái vùng	Có – từng vùng	Có – từng vùng	Có – từng vùng
Cách ly (Disable) vùng báo cháy	Có	Có	Có
Điện trở cuối đường (EOL)	4.7kΩ	4.7kΩ	4.7kΩ
Số đầu báo/zone (khuyến nghị)	~20–25 thiết bị/zone	~25–30 thiết bị/zone	~30 thiết bị/zone
Chất liệu vỏ tủ	Thép mạ – sơn tĩnh điện	Thép mạ – sơn tĩnh điện	Thép mạ – sơn tĩnh điện
Kích thước tủ (C x R x S)	330 x 265 x 100 mm	380 x 320 x 100 mm	550 x 420 x 150 mm
Trọng lượng (chưa ắc quy)	~4kg	~6kg	~12kg
Ứng dụng khuyến nghị	Nhà ở, văn phòng nhỏ, shop, nhà xưởng nhỏ	Văn phòng, trường học, chung cư 5–7 tầng	Nhà máy lớn, bệnh viện, tòa nhà ≥ 10 tầng

🧭 Gợi ý chọn model phù hợp theo quy mô công trình

Loại công trình	Model phù hợp
Nhà ở, cửa hàng, văn phòng nhỏ	AH-03312-4L
Trường học, khách sạn mini, chung cư thấp tầng	AH-03312-8L
Nhà máy, trung tâm thương mại, tòa nhà lớn	AH-03312-32L

9. Kết luận
Nếu bạn đang tìm kiếm tủ báo cháy thường quy mô lớn, chia vùng chi tiết, vận hành ổn định, không phức tạp như hệ địa chỉ, thì HORING AH-03312-32L là một trong những lựa chọn hiệu quả nhất về hiệu suất – độ tin cậy – chi phí đầu tư. Đây là giải pháp tối ưu cho các dự án yêu cầu chia vùng báo cháy rõ ràng, dễ quản lý và dễ bảo trì.

📞 Liên hệ ngay để nhận báo giá ưu đãi – bản vẽ hệ thống – tư vấn chọn đầu báo phù hợp cho từng khu vực.

Thông số kỷ thuật: Tủ điều khiển trung tâm báo cháy HORING AH-03312
- Mã sản phẩm: AH-03312-32L
- Thương hiệu : HORING LIH
- Cấu hình vùng: 32 vùng
- Nguồn cấp điện: 220V AC/50Hz (hoặc tùy chọn khác theo nhu cầu)
- Dung lượng pin: 24V/12Ah
- Dòng ra tối đa: 2A @ 24V DC
- Số đầu báo nhiệt kết nối: Không giới hạn (ngoại trừ loại điện tử)
- Số đầu báo khói kết nối: 30 đầu báo mỗi vùng (dành riêng cho sản phẩm của Horing Lih)
- Số chuông báo cháy kết nối tối đa: 40 chuông báo cháy (dòng điện 25mA) cho mỗi mạch âm thanh
- Điện trở cuối tuyến: 4.7kΩ cho mỗi vùng
- Vật liệu chế tạo: Thép tấm dày 1.2mm
- Kích thước: 550 x 400 x 150 mm
- Tùy chọn thêm: Màn hình hiển thị LCD (2x20) với bàn phím chức năng
