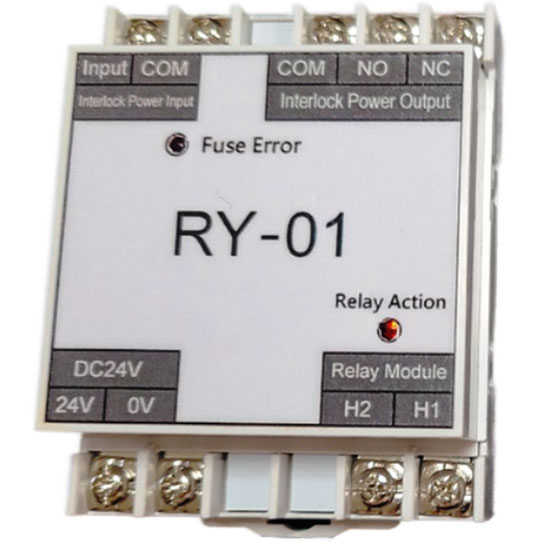

Module điều khiển điện áp ngõ ra 24VDC YUNYANG RY-01

Tình trạng:

Viết đánh giá

Mô-đun đầu ra điều khiển điện áp YUNYANG RY-01 là một thiết bị quan trọng trong hệ thống báo cháy và điều khiển tự động, được thiết kế để điều khiển các thiết bị ngoại vi công suất cao. RY-01 giúp cô lập tín hiệu điều khiển giữa mô-đun chính và thiết bị ngoại vi, đồng thời cung cấp các tính năng bảo vệ an toàn, đảm bảo hoạt động ổn định và tin cậy cho hệ thống.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Module điều khiển ngõ ra không áp YUNYANG RY-01, Mô-đun đầu ra điều khiển điện áp YUNYANG RY-01, Module điều khiển ngõ ra điện áp 24VDC YUNYANG RY-01, Module điều khiển điện áp ngõ ra 24VDC YUNYANG RY-01, RY-01, Mô-đun đầu ra điều khiển điện áp YUNYANG RY-01 24VDC

🔧 Mô-đun Điều Khiển Ngõ Ra Không Mang Điện (Voltage-Free) YUNYANG RY-01

Thiết bị trung gian cách ly điện áp chuyên dụng cho điều khiển thiết bị ngoại vi công suất lớn

📝 Giới thiệu tổng quan
YUNYANG RY-01 là mô-đun ngõ ra điện áp chuyên dùng trong hệ thống báo cháy, điều khiển tự động và giám sát công nghiệp. Sản phẩm đảm nhận vai trò trung gian cách ly tín hiệu điều khiển giữa tủ trung tâm và các thiết bị ngoại vi có công suất cao như còi báo cháy, đèn chớp, quạt hút khói, motor bơm, v.v.
Với thiết kế điện tử tích hợp relay công suất cao, khả năng bảo vệ thông minh và terminal đấu dây lớn, RY-01 mang đến giải pháp điều khiển ngõ ra ổn định, an toàn và đáng tin cậy cho các hệ thống quan trọng.

🔍 Tính năng nổi bật
✅ 1. Cách ly điều khiển – bảo vệ toàn hệ thống
- RY-01 được thiết kế để cách ly hoàn toàn tín hiệu điều khiển logic (24VDC) khỏi tải đầu ra cao áp lên đến 277VAC – 16A.
- Điều này không chỉ bảo vệ các thiết bị điều khiển trung tâm khỏi xung điện, quá dòng, mà còn đảm bảo an toàn cho người thao tác và hệ thống dây dẫn.
✅ 2. Ngõ ra tiếp điểm relay không mang điện (dry contact)
- Không xuất nguồn trực tiếp ra tải, mà cung cấp một tiếp điểm khô (không phân cực) để người dùng tự cấp điện phù hợp với thiết bị ngoại vi.
- Cho phép ứng dụng linh hoạt với nhiều loại điện áp AC hoặc DC, phù hợp đa thiết bị: còi, đèn, motor, contactor…
✅ 3. Bảo vệ quá tải bằng cầu chì tự động
- Tích hợp cầu chì bảo vệ chống dòng quá tải hoặc sự cố ngắn mạch, giúp ngắt mạch an toàn và giảm thiểu nguy cơ hư hại cho thiết bị tải hoặc mô-đun.
✅ 4. Hiển thị trạng thái thông minh bằng LED
- Đèn LED 1: Báo tín hiệu kích hoạt – xác nhận rằng mô-đun đang nhận tín hiệu điều khiển từ hệ thống.
- Đèn LED 2: Cảnh báo quá tải – cảnh báo người dùng khi xuất hiện tình trạng ngắn mạch hoặc dòng vượt ngưỡng cho phép.
- Giúp kỹ thuật viên kiểm tra, bảo trì thiết bị nhanh chóng mà không cần tháo rời hoặc đo kiểm phức tạp.
✅ 5. Khối đấu dây lớn – An toàn, dễ lắp đặt
- Sử dụng terminal dạng lớn cho phép đấu dây nhanh, chắc chắn, phù hợp với cả dây tiết diện lớn từ thiết bị công suất cao.
- Hạn chế tình trạng tiếp xúc không tốt gây sinh nhiệt, hở mạch hoặc đánh lửa.

📐 Thông số kỹ thuật chi tiết

Hạng mục	Giá trị / Mô tả
Điện áp điều khiển	24VDC (từ tủ trung tâm hoặc module kích đầu ra)
Dòng tiêu thụ tại ngõ vào	20mA
Loại ngõ ra	Tiếp điểm relay không mang điện (Dry Contact)
Khả năng chịu tải tiếp điểm	Tối đa 277VAC / 16A (tải trở kháng)
Bảo vệ quá tải	Cầu chì tích hợp bên trong mô-đun
Hiển thị	2 LED: Hoạt động (Action), Quá tải (Overload)
Kích thước vật lý	64mm (cao) × 60mm (rộng) × 25mm (dày)
Cách lắp đặt	Gắn ray DIN, vít hoặc trong hộp kỹ thuật
Tiêu chuẩn an toàn	Tuân thủ các yêu cầu cách ly, chống ngắn mạch trong công nghiệp

🏭 Ứng dụng kỹ thuật thực tế
🔔 Trong hệ thống báo cháy tự động: Làm ngõ ra điều khiển còi, đèn, quạt hút khói, motor bơm dựa trên tín hiệu kích từ trung tâm hoặc module điều khiển địa chỉ.
🏢 Trong hệ thống BMS (Tòa nhà thông minh): Điều khiển các thiết bị như HVAC, hệ thống thông gió khẩn, ánh sáng khẩn cấp, thang máy ưu tiên khi xảy ra sự cố.
🧪 Trong nhà máy sản xuất: Ứng dụng như bộ relay trung gian, hỗ trợ cách ly tín hiệu điều khiển PLC với thiết bị tải lớn hoặc tải nhiễu.
🚨 Tương thích đa hệ: Có thể sử dụng với các hệ thống báo cháy hoặc điều khiển của Hochiki, Notifier, GST, Siemens, Apollo… thông qua tín hiệu tiếp điểm thường mở.

📦 Lý do nên chọn YUNYANG RY-01
- Thiết kế nhỏ gọn nhưng chịu tải mạnh
- Tích hợp tính năng bảo vệ và cảnh báo trực quan
- Đáp ứng tiêu chuẩn kỹ thuật cao cho hệ thống an toàn – PCCC
- Dễ dàng lắp đặt, đấu nối và bảo trì
- Độ tin cậy cao – phù hợp với môi trường công nghiệp khắt khe

📦 Tổng kết
YUNYANG RY-01 là mô-đun lý tưởng cho các hệ thống cần điều khiển thiết bị ngoại vi công suất lớn mà vẫn đảm bảo cách ly điện áp và an toàn tuyệt đối. Thiết kế nhỏ gọn, dễ lắp đặt, hiển thị trạng thái rõ ràng và khả năng bảo vệ quá tải thông minh giúp nâng cao độ ổn định và tuổi thọ cho toàn bộ hệ thống điều khiển.
